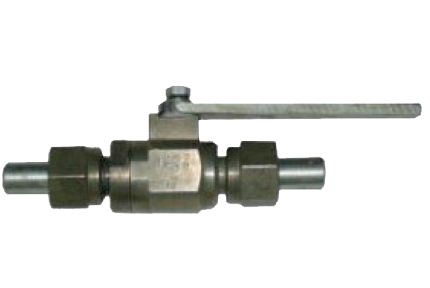

Кран запорный шаровой СК 39012 - 010

Голосов: 1
Документация:
Паспорт(711.53 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Кран запорный шаровой СК 39012 - 010 предназначен для установки в качестве запорного устройства на трубопроводах подвода природного газа к измерительным приборам .

  • Присоединение к трубопроводу: смотри таблицу.
  • Установочное положение на трубопроводе: любое.
Характеристики
Обозначение (табличная фигура) DN, мм PN, МПа Рабочая среда Температура рабочей среды Т,°С Материал корпусных деталей Размеры, мм Вид управления (тип электропривода) Вид присоединения Масса, кг
D L L1 L2 H H1
СК39012 -010 10 12 Газ природный -40 до +50 Сталь 40Х ГОСТ4543 -71 10 75 31,5 107 58 42 ручной Цапковое М20х1,5

0,

360

-01 Муфтовое Rc1/2 0,460
02 Ниппельное под сварку 0,525
03 -40 до +70 Цапковое М20х1,5 0,360
04 Муфтовое Rc1/2 0,460
-05 Ниппельное под сварку 0,525
-06 40 до +50 12Х18Н10Т ГОСТ5632 -72 Цапковое М20х1,5 0,360
-07 Муфтовое Rc1/2 0,460
-08 Ниппельное под сварку 0,525
-09 40 до +70 Цапковое М20х1,5 0,360
-10 Муфтовое Rc1/2 0,460
-11 Ниппельное под сварку 0,525
-12 -40 до +50 Сталь 40Х ГОСТ4543 -71 Ниппельно - муфтовое 0,500
-13 -40 до +70
-14 -40 до +50 12Х18Н10Т ГОСТ5632 -72
15 40 до +70
