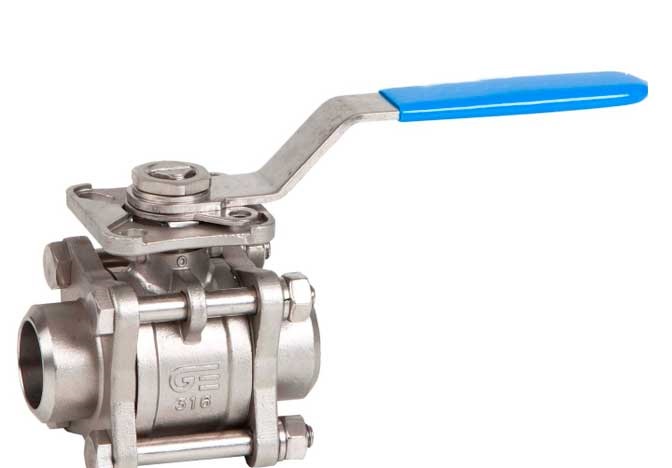

Краны АРС1 с электроприводом МЭОФ

Average: 10 (1 vote)

Краны АРС1 с электроприводом МЭОФ предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Габаритные размеры кранов АРС1 с электроприводом МЭОФ
Обозначение PN, МПа DN Размеры, мм Масса, кг
B C D D1 D2 H L L1 изделие м.к.
фланц под привар mф mп
АРС1.015.ХХ.Х.Х.5.Х**.М 1,6 2,5 4,0 15 160 145 95 20 77 330 132 140 123 16,5 15,0 2,7
АРС1.020.ХХ.Х.Х.5.Х**.М 20 165 105 28 82 332 136 150 17,8 16,0 3,1
АРС1.025.ХХ.Х.Х.5.Х**.М 25 170 150 115 33 96 341 150 160 18,4 17,8 4,7
АРС1.032.ХХ.Х.Х.5.Х**.М 32 215 200 135 40 114 350 180 18,8 17,8 6,0
АРС1.040.ХХ.Х.Х.5.Х**.М 40 220 145 48 135 355 190 22,5 19,4 6,7
АРС1.050.ХХ.Х.Х.5.Х**.М 1,6 2,5 50 230 205 160 61 129 345 215 230 26,5 22,2 6,8
4,0 189 230 8,4
АРС1.065.ХХ.Х.Х.5.Х**.М 1,6 2,5 65 240 235 180 78 178 475 290 242 53,5 47,5 9,2
4,0 180 12,9
АРС1.080.ХХ.Х.Х.5.Х**.М 1,6 2,5 80 245 250 195 90 150 493 275 310 63,5 56,1 15,1
4,0 197
АРС1.100.ХХ.Х.Х.5.Х**.М 1,6 100 305 310 215 116 230 545 345 315 84,7 75,7 12,5
2,5 4,0 230 25,2
АРС1.150.ХХ.Х.Х.5.Х**.М 1,6 150 335 365 280 170 335 565 480 140,5 121,5 21,7
2,5 4,0 300 43,1

АРС1.200.ХХ.Х.Х.5.Х**.М 1,6 200 550 550 335 219 390 925 600 375 250,0 230,0 22,0
2,5 360 28,0
4,0 375 222 51,0

Обозначение

  • В - габаритный размер в ширину крана шарового фланцевого с электроприводом,
  • С - габаритный размер в ширину крана шарового под приварку с электроприводом,
  • mф - масса крана шарового фланцевого с электрооприводом,
  • mс - масса крана шарового под приварку с электроприводом,
  • х** - исполнение по взрывозащите,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815, прокладки, болты (шпильки) и гайки.

Схематическое изображение кранов АРС1 с электроприводом МЭОФ

Схематическое изображение кранов АРС1 с электроприводом МЭОФ
