Краны АРС1 (присоединение штуцерное, ниппельное)

Average: 10 (1 vote)

Краны АРС1 (присоединение штуцерное, ниппельное) предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС1 обозначаются так: АРС1.010.40.1.4, где

  • 1 - кран шаровой запорный
  • 010 - диаметр условного прохода (DN, мм)
  • 40 - условное давление (PN, кГс/см2)
  • 1 - исполнение по марке материала (ст.20)
  • 4 - исполнение по типу присоединения (штуцерное)
Габаритные размеры
Обозначение PN, МПа DN Размеры, мм Масса, кг
D D1 H H1 L L1
АРС 1.010.ХХ.Х.4 1,6 2,5 4,0 10 55 14,0 89,5 117,0 188 174 2,17
АРС 1.015.ХХ.Х.4 15 18,5 118,5 146,0 220 2,16
АРС 1.020.ХХ.Х.4 20 59 25,0 92,0 121,5 214 2,46
АРС 1.025.ХХ.Х.4 25 73 32,0 100,0 136,5 254 3,27
АРС 1.032.ХХ.Х.4 32 95 34,0 115,0 162,0 260 200 6,10

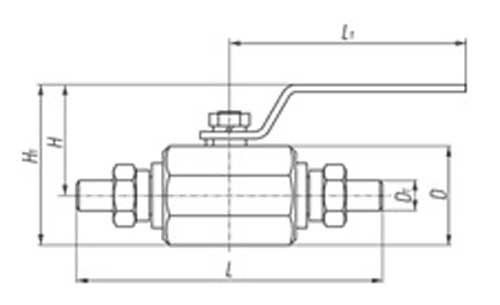

Схематическое изображение кранов АРС1 (присоединение штуцерное, ниппельное)

Схематическое изображение кранов АРС1 (присоединение штуцерное, ниппельное)
