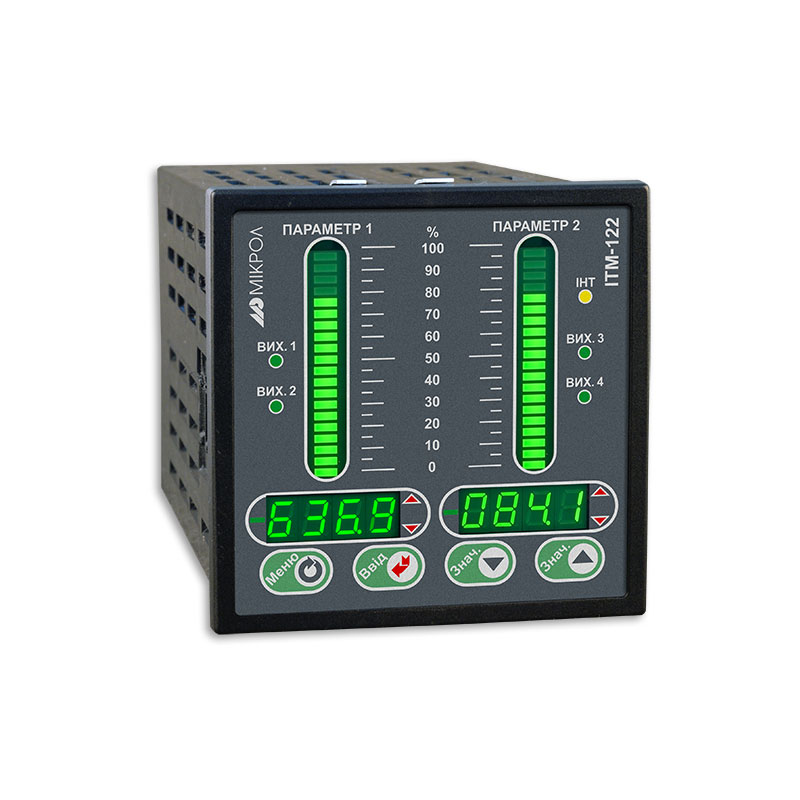

Индикатор ИТМ-122У представляет собой цифровой 2-канальный индикатор с цифровыми выходами. Устройства этого типа рассчитаны на работу как механизмы автономного плана. Допускается вариант использования как составляющего элемента в продукции АСУТП современных предприятий. Предложенные индикаторы построены с целью измерения физических параметров, их последующей визуализацией, а также для управления исполнительными механизмами.

Назначение индикатора ИТМ-122У

Микроконтроллерные индикаторы имеют в своей конструкции два аналоговых входа, которые могут конфигурироваться под два независимых измерительных канала. К входам устройства ИТМ-122У могут подключаться датчики разных типов – с унифицированным сигналом, а также термопары и термические преобразователи сопротивлений.

Индикатор ИТМ-122У имеет в своем составе 4 дискретных выхода, которые могут подключаться на транзистор, реле или оптосемистор.

Получаемый устройством сигнал из датчиков преобразуется и выводится на 4-сегментный цифровой индикатор.

Кроме измерений сигналов, поступивших с датчиков, устройство может самостоятельно генерировать управляющие импульсы для передачи их на исполнительные механизмы.

Преимущества индикатора ИТМ-122У

  • Возможность установки предельного минимального и максимального значения измеряемых величин для работы устройства в режиме сигнализатора;
  • Высокая точность измерений, достигаемая благодаря использованию 3-уровневой гальванической развязки;
  • Генерирование сигналов технологической сигнализации.

Каналы для измерений:

Число 2

Входы и выходы:

Число 2; аналоговый тип;

Число 1; аналоговый тип. Число 4; дискретный тип.

Продолжительность измерений:

Длится в среднем 0,101 секунды

Питающая сеть имеет напряжением в таких цепях с током:

переменного плана:

от 100 В до 242 В и частотой 50Гц;

постоянного плана:

от 18 В до 36 В;

Исполнение / уровень защищенности:

Щитового плана / IP тридцать

Габаритные / монтажные размеры:

96х96х160 мм / двести мм

Весовой показатель устройства:

597 грамм

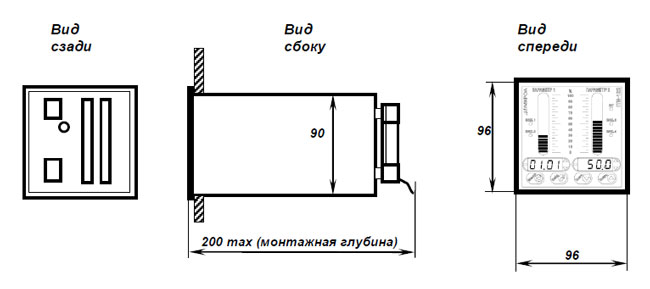

Размеры ИТМ-122У

Размеры ИТМ-122У
