Индикатор ИТМ-110H
24404 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Индикатор ИТМ-110H предназначен для измерение одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование, использование математических функций и отображение на встроенном четырехразрядном цифровом дисплее.
Область применения
Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Конструктивное исполнение

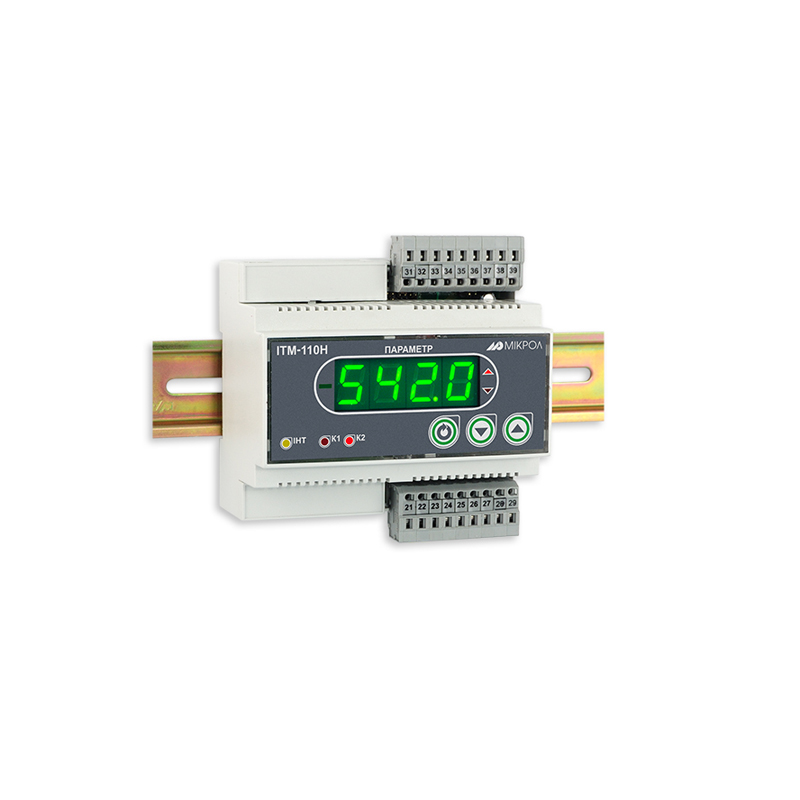

На передней панели индикатора ИТМ-110H размещены:
- Цифровой дисплей,
- Индикаторы уставок MIN-MAX технологической сигнализации,
- Индикатор состояния дискретного выхода,
- Индикатор работы интерфейса,
- Клавиши программирования.
Цифровой дисплей передней панели индикатора ИТМ-110Н в режиме РАБОТА индицирует значение измеряемой величины, или выход одного из функциональных блоков.
В режиме КОНФИГУРИРОВАНИЕ цифровой дисплей индицирует уровень конфигурации, затем номер пункта меню, затем мигая значение параметра выбранного пункта меню.
Эксплуатация
Оптимальными условиями для использования индикатора ИТМ-110H являются:
- температура окружающей среды от -40°С до +70°С,
- атмосферное давление от 84 до 106,7 кПа,
- вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Характеристики
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала: | |
| Унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| Напряжения | 0-75 мВ, 0-200 мВ, 0-2 В, 0-10 В |
| От термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| От термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период обновления информации на дисплее: не более | 0,5 сек |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Аналоговый выходной сигнал (опция) | |
| Количество аналоговых выходов | 1 (при заказе опции аналогового выхода) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | ±0,2% |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 14 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 2 |
| Типы выходов: | |
| Транзистор ОК | до 40В, 100мА |
| Механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| Твердотельное реле | до 40В, 0.5АAC/ADC |
| Гальваническая развязка дискретных вых | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| Переменного тока | 100 .. 242 В, 50 Гц |
| Постоянного тока | 18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 4,5 ВА |
| Ток потребления по питанию 24В, не более: | 150 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | на DIN-рейку, настенный, IP30 |
| Габаритные размеры (ВхШхГ) | 110х106х58 мм |
| Масса блока, не более | 0,3 кг |
Комплектация
| Обозначение | Наименование | Количество |
| ПРМК.421457.031 | Индикатор технологический микропроцессорный ИТМ-110Н | 1 |
| ПРМК.421457.031 РЭ | Руководство по эксплуатации | 1* |
| ПРМК.421457.031 ПС | Паспорт | 1 |
| ПЗ-02 | Комплект крепежных зажимных элементов | 1 |
| 231-209/026-000 | Разъем для подключения внешних входных и выходных цепей | 1 |
| 231-209/026-000 | Разъем для подключения внешних входных и выходных цепей | 1** |
| 231-203/026-000 | Разъем сетевой (220 В) | 1** |
| 231-206/026-000 | Разъем для подключения внешних входных и выходных цепей | 1*** |
| 734-203 | Разъем сетевой (24 В) | 1*** |
| 231-131 | Рычаг монтажный | 1 |
| 734-230 | Рычаг монтажный | 1*** |
| * - 1 экземпляр на любое количество индикаторов при поставке в один адрес ** - При поставке регулятора с питанием 220 В переменного тока *** - При поставке регулятора с питанием 24 В постоянного тока |
||
