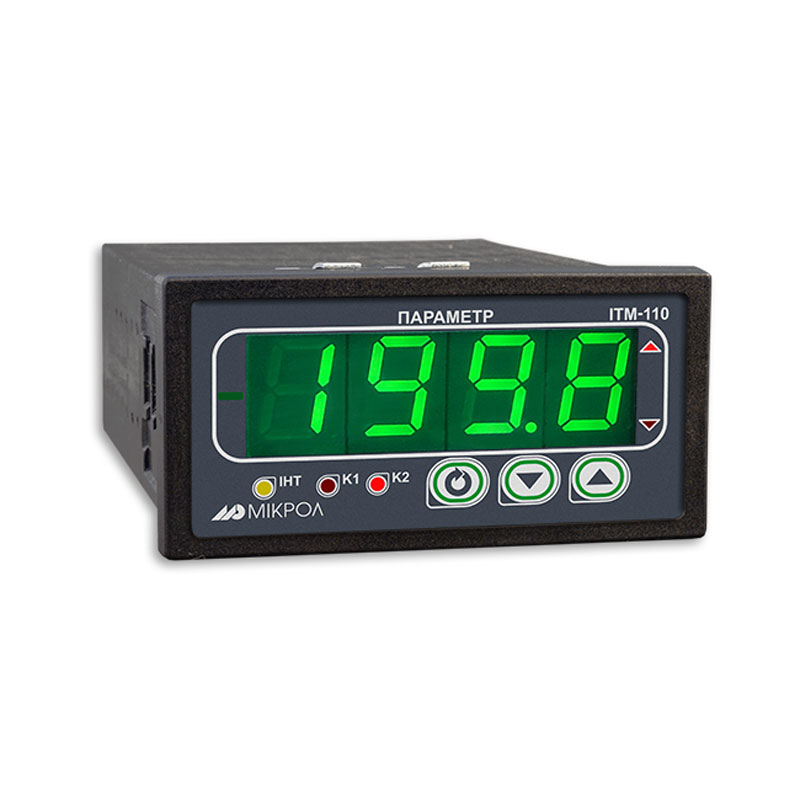

Индикатор ИТМ-110 относится к новым высокопроизводительным индикаторам, построенным на основе микропроцессоров. Предложенная модель регулятора является одноканальным устройством с цифровыми выходами. ИТМ может использоваться в качества автономного прибора или в качестве составляющего элемента для масштабных систем АСУТП предприятий энергетической, химической, металлургической и других промышленных областей.

Применение ИТМ-110

Микропроцессорные индикаторы предложенной модели используются для измерения, обработки и последующей визуализации одного параметра физической величины (температура, давление, расход и др.). Обработка входящего сигнала происходит с использованием набора математических функций, а визуализация осуществляется на имеющийся цифровой индикатор.

Регулирование входных сигналов можно выполнять по 2-х или 3-позиционному алгоритму с возможностью установки граничных значений измеряемого параметра. В этом случае индикатор ИТМ-110 может использоваться в качестве устройства сигнализации о превышении установленных значений.

Предложенный индикатор может успешно использоваться в качестве устройства, подающего управляющие сигналы в системах блокировки, аварийного отключения и защиты промышленного оборудования.

Основные преимущества, о которых следует узнать

  • Наличие гальванической развязки между входом, выходом и питающей цепью;
  • Высокая точность измеряемых параметров;
  • Возможность обмена данными между индикатором и внешними устройствами по интерфейсу rs-485 с применением протокола modbus;
  • Наличие двух функциональных блоков математических расчетов с возможностью выбора математических функций для каждого из них.

Количество входов:

1, аналоговый вариант

Гальваническая развязка:

3-уровневая

Количество выходов:

1 аналоговый и 2 цифровых

Тип выхода:

-транзистор;

-твердотельное реле;

-механическое реле;

Питающее напряжение:

-переменный ток:

-постоянный ток:

100 .. 242В, 50Гц

18 .. 36В

Исполнение корпуса / защищенность:

щитовой / IP30

Габаритные параметры:

48х96х162 мм

Вес:

не более 350 грамм

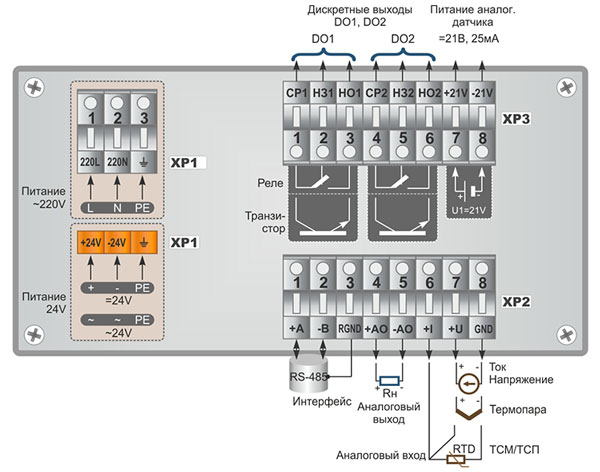

Схема подключения на задней панели

Схема подключения задней панели индиктаора
