Индикатор ИТМ-101
12572 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Индикатор ИТМ-101 предназначен для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.
Функциональные возможности
Внутренняя программная память индикатора ИТМ-101 содержит большое количество стандартных функций необходимых для управления технологическими процессами и решения большинства инженерных прикладных задач, например, таких как:
- сравнение результата преобразования с уставками минимум и максимум, и сигнализацию отклонений,
- программная калибровка канала по внешнему образцовому источнику аналогового сигнала,
- цифровая фильтрация (для ослабления влияния промышленных помех),
- кусочно-линейная интерполяция входного сигнала по 20-ти точкам,
- масштабирование шкалы измеряемого параметра,
- конфигурирование логики работы выходного дискретного устройства,
- ретрансмиссия входного аналогового параметра на аналоговый выход устройства (в случае заказа опции аналогового выхода АО) и многое др.
Индикатор ИТМ-101(В) конфигурируется при помощи передней панели прибора или через интерфейс RS-485 (протокол ModBus). Параметры конфигурации индикатора ИТМ-101(В) сохраняются в энергонезависимой памяти.
Конструктивное исполнение

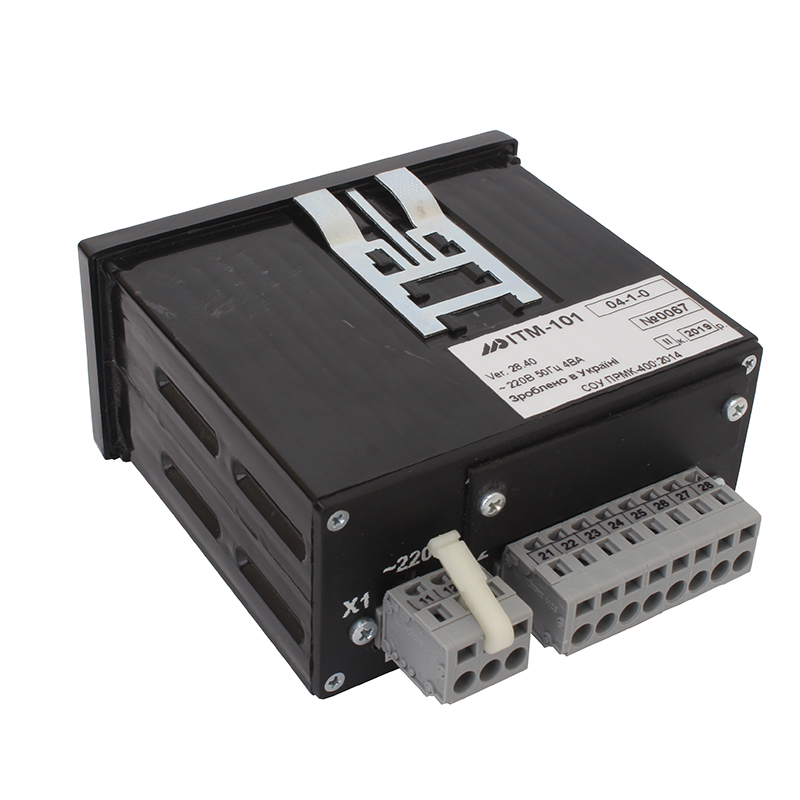

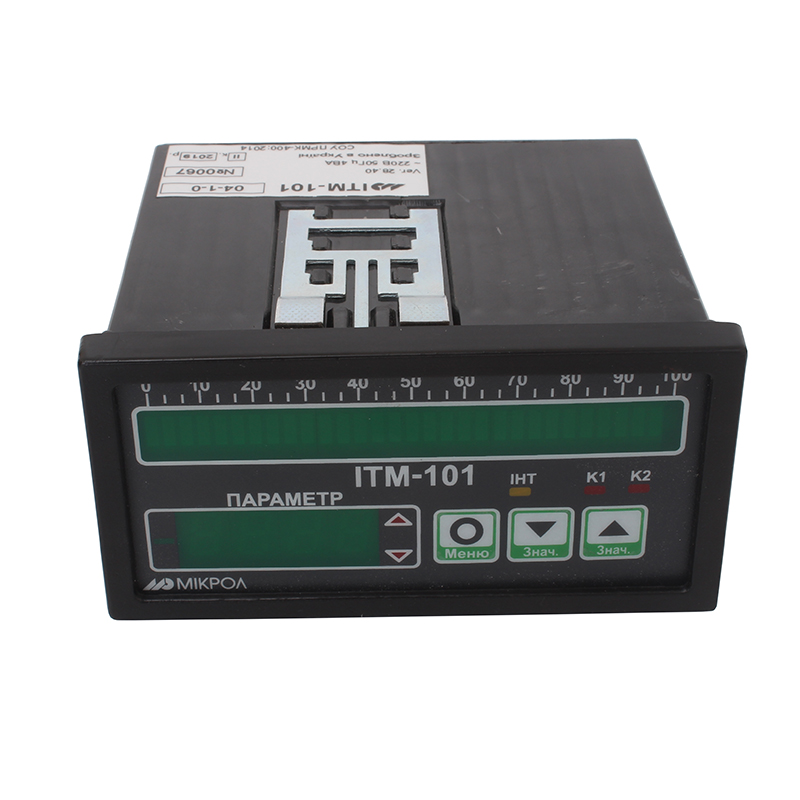

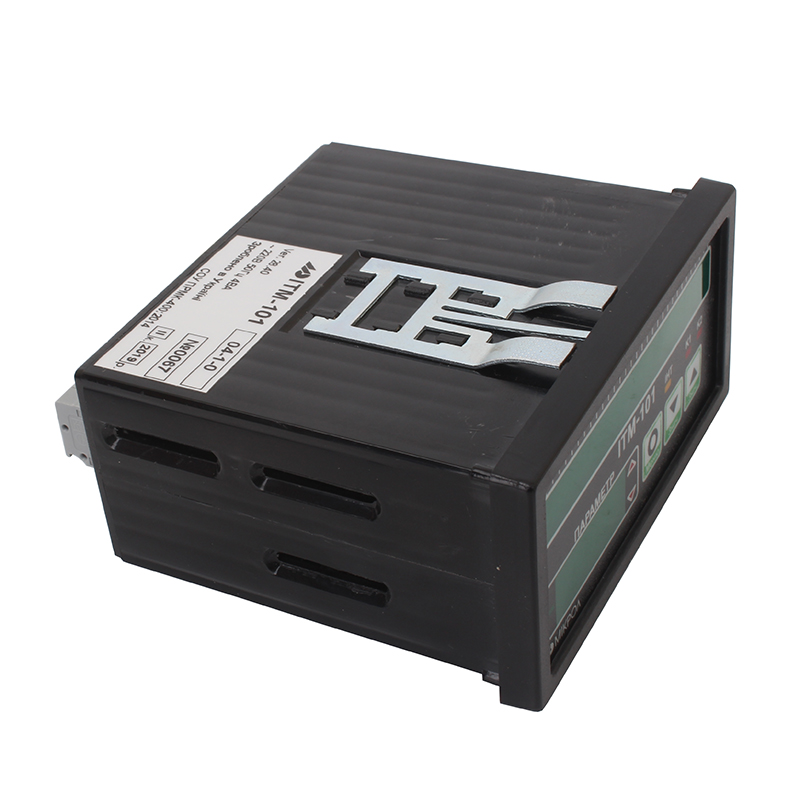

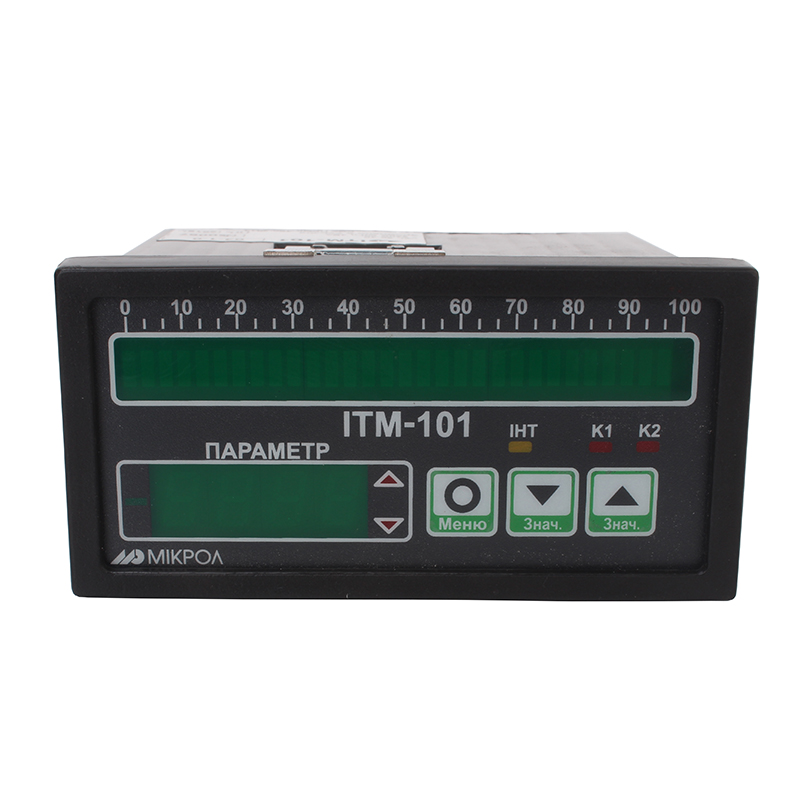

На передней панели индикатора размещены:
- Цифровой дисплей,
- Индикаторы уставок MIN-MAX технологической сигнализации,
- Индикатор состояния дискретного выхода,
- Индикатор работы интерфейса,
- Клавиши программирования.
Эксплуатация
Оптимальными условиями для использования индикатора ИТМ-101 являются:
- температура окружающей среды от -40°С до +70°С,
- атмосферное давление от 84 до 106,7 кПа,
- вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Характеристики
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала: | |
| Унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| Напряжения | 0-50мВ, 0-200 мВ, 0-1 В |
| От термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000 |
| От термопреобразователи сопротивлений NTC | 1 кОм, от минус 50 °С до плюс 150°С 3 кОм, от минус 40 °С до плюс 150°С 5 кОм, от минус 30 °С до плюс 150°С 10 кОм, от минус 20 °С до плюс 150°С |
| От термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Основная приведенная погрешность преобразования | ± 0,2% (± 2,0% для NTC) |
| Аналоговый выходной сигнал | |
| Количество аналоговых выходов | 1 (при условии заказа) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн=2кОм) |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 20 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 1 (при условии заказа) |
| Типы выходов: | |
| Транзистор ОК | до 40В, 100мА |
| Механическое реле (переключаемый контакт) | до 220В, 8А переменного тока при резистивной нагрузке |
| до 220В, 3А переменного тока при индуктивной нагрузке (cosφ=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| Переменного тока | 100 .. 242 В, 50 Гц |
| Потребляемая мощность от сети переменного тока, не более: | 4 ВА |
| Корпус | |
| Тип корпуса | щитовой, IP30 |
| Габаритные размеры (ВхШхГ) | 48х96х106 мм |
| Масса блока, не более | 0,25 кг |
Комплектация
| Обозначение | Наименование | Количество |
| ПРМК.421457.067 | Индикатор технологический микропроцессорный ИТМ-101 | 1* |
| ПРМК.421457.072 | Индикатор технологический микропроцессорный ИТМ-101В | 1* |
| ПРМК.421457.067 ПС | Паспорт индикатора ИТМ-101 | 1* |
| ПРМК.421457.072 ПС | Паспорт индикатора ИТМ-101В | 1* |
| ПРМК.421457.067 РЭ | Руководство по эксплуатации | 1** |
| ПЗ-02 | Комплект крепежных зажимных элементов | 1 |
| 231-108/026-000 | Разъем для подключения внешних входных и выходных цепей | 1 |
| 231-103/026-000 | Разъем сетевой (220 В) | 1 |
| 231-131 | Рычаг монтажный | 1 |
| * - согласно заказу ** - 1 экземпляр на любое количество индикаторов при поставке в один адрес |
||
