Индикатор ИТМ-100

Average: 9 (1 vote)

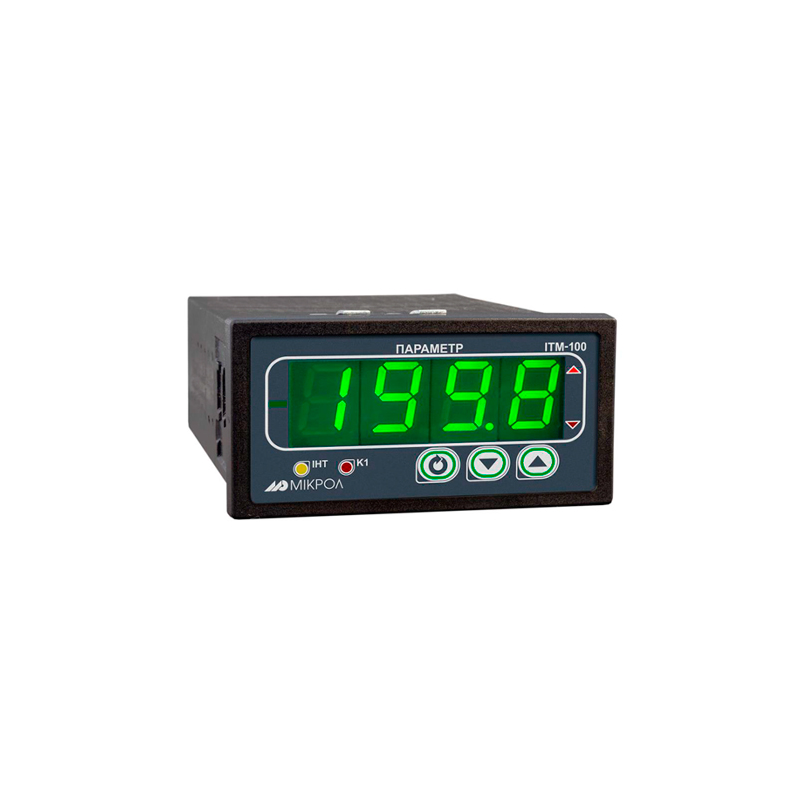

Индикатор ИТМ-100 предназначен для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.

Область применения

Микропроцессорный индикатор широко используется в системах сигнализаций, блокировок и защит технологического оборудования.

Функциональные возможности

Внутренняя программная память индикатора ИТМ-100 содержит большое количество стандартных функций необходимых для управления технологическими процессами и решения большинства инженерных прикладных задач, например, таких как:

  • сравнение результата преобразования с уставками минимум и максимум, и сигнализацию отклонений,
  • программная калибровка канала по внешнему образцовому источнику аналогового сигнала,
  • цифровая фильтрация (для ослабления влияния промышленных помех),
  • кусочно-линейная интерполяция входного сигнала по 20-ти точкам,
  • масштабирование шкалы измеряемого параметра,
  • конфигурирование логики работы выходного дискретного устройства,
  • ретрансмиссия входного аналогового параметра на аналоговый выход устройства (в случае заказа опции аналогового выхода АО) и многое др.

Индикатор ИТМ-100 конфигурируется при помощи передней панели прибора или через интерфейс RS-485 (протокол ModBus). Параметры конфигурации индикатора ИТМ-100 сохраняются в энергонезависимой памяти.

Эксплуатация

Оптимальными условиями для использования индикатора ИТМ-100 являются:

  • температура окружающей среды от -40°С до +70°С
  • атмосферное давление от 84 до 106,7 кПа
  • вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Техническая характеристика
Параметры Значение
Аналоговый входной сигнал
Количество аналоговых входов 1
Диапазон изменения входного сигнала:
  • унифицированные
  • напряжения
  • от термопреобразователей сопротивления
  • от термопреобразователи сопротивлений NTC
  • от термопар
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
0-50мВ, 0-200 мВ, 0-1 В
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000
1 кОм, от - 50 °С до + 150°С
3 кОм, от - 40 °С до + 150°С
5 кОм, от - 30 °С до + 150°С
10 кОм, от - 20 °С до + 150°С
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Основная приведенная погрешность преобразования ± 0,2% (± 2,0% для NTC)
Аналоговый выходной сигнал
Количество аналоговых выходов 1 (при условии заказа)
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм)
Цифровая индикация
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 20 мм
Дискретные выходные сигналы
Количество дискретных выходов 1 (при условии заказа)
Типы выходов:
Транзистор ОК до 40В, 100мА
Механическое реле (переключаемый контакт) до 220В, 8А переменного тока при резистивной нагрузке
до 220В, 3А переменного тока при индуктивной нагрузке (cos=0,4)
от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
Последовательный интерфейс RS-485
Тип канала асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания переменного тока 100 .. 242 В, 50 Гц
Потребляемая мощность от сети переменного тока, не более: 4 ВА
Тип корпуса щитовой, IP30
Габаритные размеры (ВхШхГ) 48х96х106 мм
Масса блока, не более 0,25 кг
Обозначение Наименование Количество
ПРМК.421457.071 Индикатор технологический микропроцессорный ИТМ-100 1
ПРМК.421457.071 РЭ Руководство по эксплуатации 1*
ПРМК.421457.067 ПС Паспорт 1
ПЗ-02 Комплект крепежных зажимных элементов 1
231-108/026-000 Разъем для подключения внешних входных и выходных цепей 1
231-103/026-000 Разъем сетевой (220 В) 1
231-131 Рычаг монтажный 1
* - 1 экземпляр на любое количество индикаторов при поставке в один адрес
