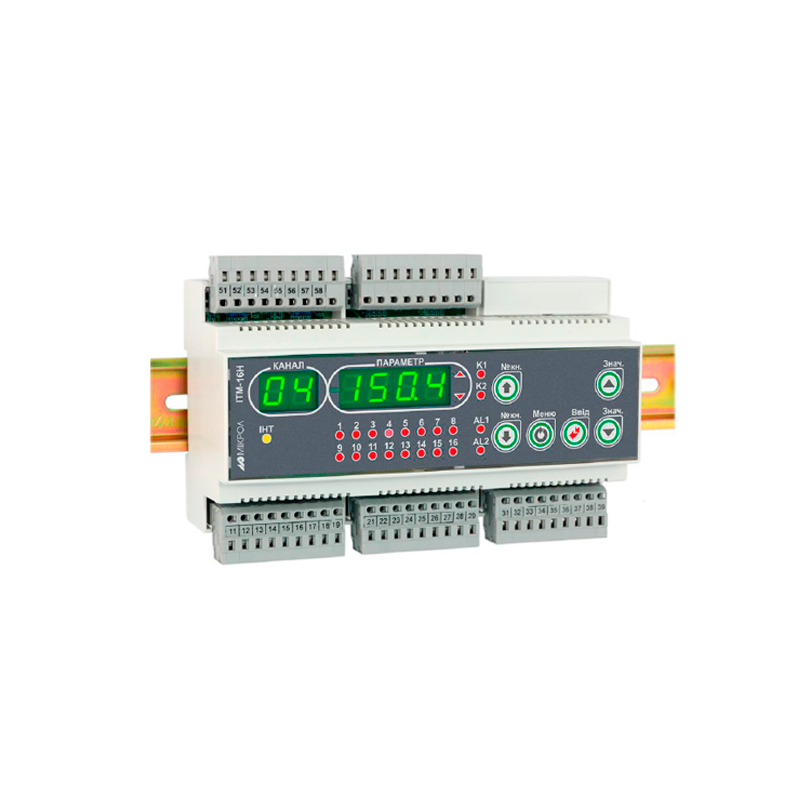

Индикатор ИТМ-16Н

Average: 9 (1 vote)

Индикатор ИТМ-16Н предназначен для измерения до 16 контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения текущих значений на встроенном четырехразрядном цифровом дисплее.

Устройство и принцип действия

На передней панели индикатора размещены:

  • Цифровые дисплеи,
  • Индикаторы технологической сигнализации соответствующих каналов,
  • Индикаторы дискретных выходов,
  • Клавиши программирования.

Индикатор ИТМ-16Н представляет собой устройство измерения значения входного параметра, обработки и преобразования.

Индикатор работает под управлением современного, высокоинтегрированного микроконтроллера RISC архитектуры, изготовленного по высокоскоростной КМОП технологии с низким энергопотреблением. В постоянном запоминающем устройстве располагается большое количество функций для решения задач контроля. Посредством конфигурирования пользователь может самостоятельно настраивать индикатор на решение определенных задач.

Индикатор оснащен аналого-цифровым преобразователем, узлами цифро-дискретного вывода, сторожевыми схемами для контроля циклов работы программы, энергонезависимой памятью EEPROM, NVRAM для сохранения пользовательских параметров конфигурации и данных.

Внутренняя программа индикатора ИТМ-16Н функционирует с постоянным временным циклом. В начале каждого цикла внутренней рабочей программы считывается значение аналогового входа, производится считывание и обработка клавиатуры (подавление дребезга и обнаружение достоверности), прием команд и данных из последовательного интерфейса. При помощи этих входных сигналов осуществляются, в соответствии с запрограммированными функциями и пользовательскими параметрами конфигурации, все расчеты. После этого осуществляется вывод информации на аналоговый и дискретные выходы, индикационные элементы, а также фиксация вычисленных величин для режима передачи последовательного интерфейса.

Эксплуатация

Оптимальными условиями для использования индикатора ИТМ-16Н являются:

  • температура окружающей среды от -40°С до +70°С,
  • атмосферное давление от 84 до 106,7 кПа,
  • вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Техническая характеристика Значение
Аналоговые входные сигналы
Количество аналоговых входов 16
Типы входных аналоговых сигналов
Унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Напряжение 0-50 мВ, 0-200 мВ, 0-1 В
Термопреобразователь сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Термопара ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования ± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходов до 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Гальваническая изоляция Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность формирования выходного сигнала ≤ 0,4 %
Цифровая индикация
Точность индикации ± 0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм
Дискретные входные сигналы
Количество дискретных входов до 16
Сигнал логического "0" – состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической "1" – состояние ВКЛЮЧЕНО 19-32В
Входной ток (потребление по входу) ≤ 10 мА
Гальваническая развязка дискретных входов групповая развязка
Дискретные выходные сигналы
Количество дискретных выходов до 18
Типы выходов:
Транзистор ОК до 40В, 100мА
Твердотельное реле до 220В, 8А
Гальваническая развязка дискретных выходов Выходы гальванически изолированы от других входов и остальных цепей,
напряжение гальванической развязки не менее 1500 В
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
Переменного тока от 100В до 242В, (50 ± 1) Гц
Постоянного тока от 18В до 36В
Потребляемая мощность от сети переменного тока, не более: не более 5 ВА
Ток потребления по питанию 24В, не более: не более 300 мА
Корпус
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Корпус ИТМ-16 Н (ВхШхГ): 110 х 160 х 58 мм
Корпус МР-51Н-11,13,15 (ВхШхГ): 110 х 160 х 58 мм
Монтажная глубина 63 мм
Масса блока, не более 500 г
Комплект поставки индикатора ИТМ-16Н
Обозначение Наименование Количество
ПРМК.421457.050 Индикатор технологический микропроцессорный ИТМ-16Н 1
ПРМК.421457.050 ПС Паспорт 1
ПРМК.421457.050 РЭ Руководство по эксплуатации 1*
231-103/026-000 Разъем сетевой (220 В) 1**
734-203 Разъем сетевой (24 В) 1***
734-112 Разъем для подключения внешних входных и выходных цепей 4
734-107 Разъем для подключения внешних входных и выходных цепей 1
734-130 Рычаг монтаж 1
231-131 Рычаг монтажный 1**
* - 1 экземпляр на любое количество изделий при поставке в один адрес
** - При поставке индикатора с питанием 220 В переменного тока
*** - При поставке индикатора с питанием 24 В постоянного тока
Комплект поставки модулей расширения
Обозначение Наименование Количество
  Модуль расширения МР-51Н 1
  Паспорт 1
  Шлейф соединительный 1
232-203/026-000 Разъем сетевой (220 В) 1*
734-203 Разъем сетевой (24 В) 1**
734-106 Розетка угловая 1***
232-209/026-000 Разъем для подключения внешних входных и выходных цепей 4
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1
* - 1 шт. при поставке модуля расширения с питанием 220 В переменного тока
** - 1 шт. при поставке модуля расширения с питанием 24 В постоянного тока
*** - 1 шт. при заказе модулей расширения МР-51Н-11, МР-51Н-13, МР-51Н-15
