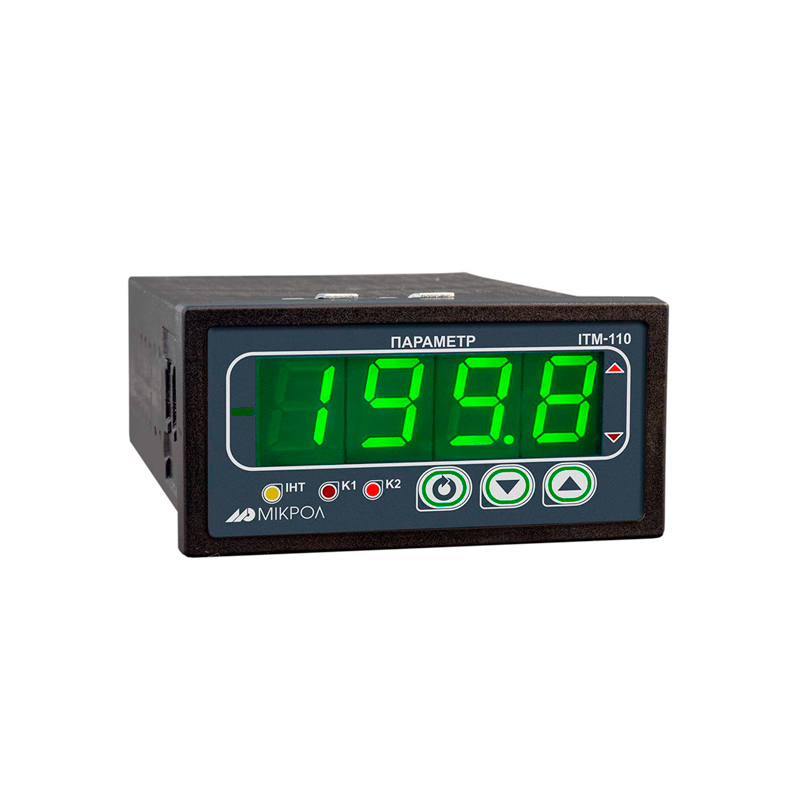

Индикатор ИТМ-110С

Average: 9 (1 vote)

Индикатор ИТМ-110С предназначен для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом индикаторе.

Устройство и принцип действия

Индикатор ИТМ-110С сконструирован по блочному принципу и включает:

  • пластмассовый корпус,
  • фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации,
  • блок задней части с сетевым разъемом и разъемом для подключения питания.

Для наблюдения и управления технологическим процессом индикатор оборудован активной четырехразрядной цифровой индикацией для отображения измеряемой величины, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Цифровой дисплей передней панели индикатора ИТМ-110С в режиме РАБОТА индицирует значение измеряемой величины.

В режиме КОНФИГУРИРОВАНИЕ цифровой дисплей индицирует уровень конфигурации, затем номер и название пункта меню, затем, мигая, значение параметра выбранного пункта меню.

Эксплуатация

Оптимальными условиями для использования индикатора ИТМ-110С являются:

  • температура окружающей среды от -40°С до +70°С,
  • атмосферное давление от 84 до 106,7 кПа,
  • вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Техническая характеристика Значение
Цифровая индикация
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 20 мм
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
Переменного тока ~ от 100 В до 242 В, 50 Гц
Постоянного тока = от 18 В до 36 В
Потребляемая мощность от сети переменного тока, не более: 6,5 ВА
Ток потребления по питанию 24В, не более: не более 180 мА
Корпус
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Размеры фронтальной рамки) 48 х 96 мм
Монтажная глубина 170 мм max
Вырез на панели (92^+0,8) х (45^+0,8) мм
Масса блока, не более 0,35 кг
Обозначение Наименование изделия Количество
ПРМК.421457.055 Технологический микропроцессорный индикатор ИТМ-110С 1
ПРМК.421457.055 РЭ Руководство по эксплуатации (из расчета - 1 экземпляр на любое количество изделий при поставке в один адрес) 1
ПРМК.421457.055 ПС Паспорт 1
ПЗ-02 Комплект крепежных зажимных элементов 1
231-108/026-000 Розетка прямая 1
231-103/026-000 Розетка прямая 1*
734-203 Розетка прямая 1**
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1**

* При поставке индикатора с питанием 220 В переменного тока
** При поставке индикатора с питанием 24 В постоянного тока
