Индикатор ИТМ-115 является цифровым индикатором нового класса с дискретными выходами. Устройство имеет в своей конструкции один канал для измерений, посредством которого можно выполнять контроль одного физического параметра и осуществлять управление технологическими процессами. Предложенный индикатор может работать как автономный прибор, так и в составе АСУТП в таких отраслях промышленности, как энергетика, металлургия, машиностроение и др.

Функциональные особенности ИТМ-115

Индикатор ИТМ-115 позволяет измерять и контролировать один физический параметр (температура, давление, уровень и др.) с последующей обработкой полученного с унифицированного датчика сигнала и вывода значение на цифровой дисплей. С помощью индикатора этой модели можно формировать дискретные сигналы управления для их передачи на внешние исполнительные механизмы.

Предложенное устройство индикации поддерживает режим визуализации параметров, которые передаются к ИТМ 115 серии от внешних устройств. Также индикатор позволяет формировать сигналы технологической сигнализации, которая свидетельствует о режимах работы устройства и о выходе контролируемых параметров за установленный предел значений.

Отличительной чертой нового оборудования является возможность его установки в системы контроля, защиты и блокировки различного технологического оборудования.

Конструкционные особенности

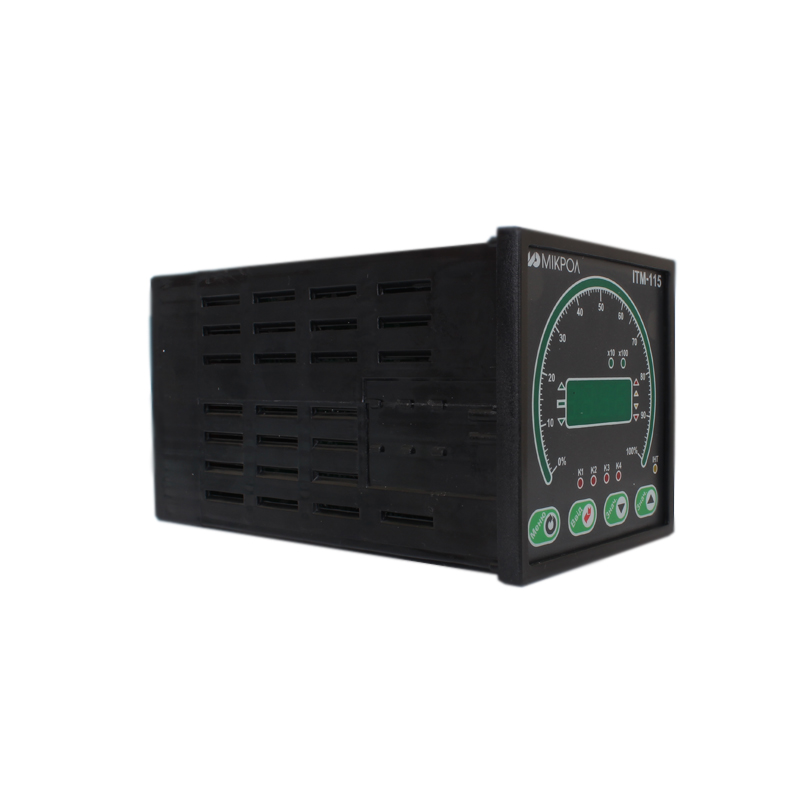

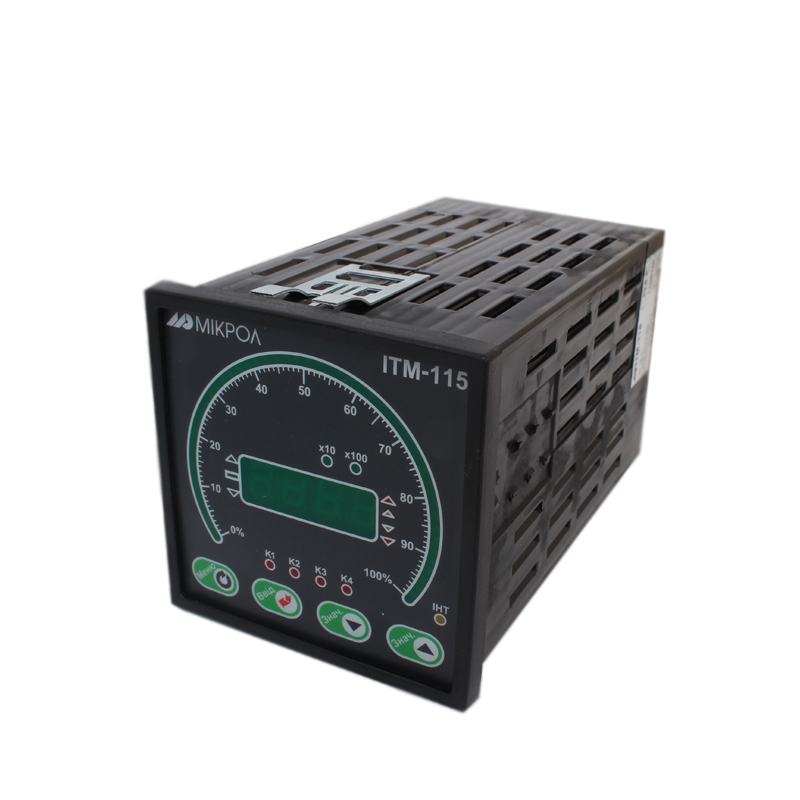

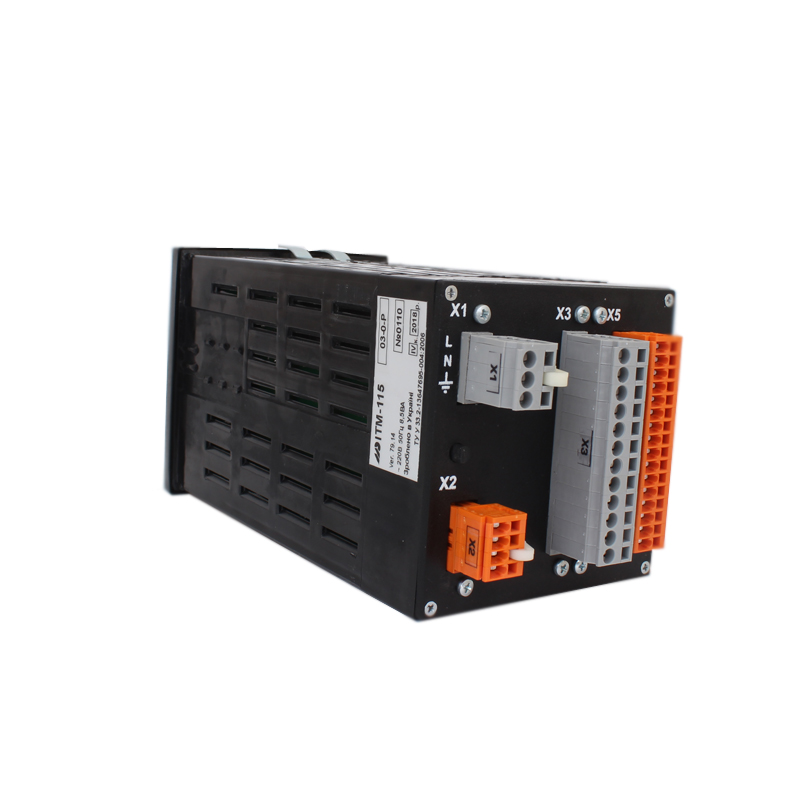

Индикатор выполнен в корпусном исполнении щитового типа и владеет высоким уровнем защиты от внешних воздействий – IP30. Передняя панель выполнена в виде функциональной, на которой расположены клавиши для программирования, индикаторы установок, линейный индикатор и цифровой дисплей. На заднюю панель выведены все коммутационные разъемы – входы и выходы.

Входные стороны:

Одна, аналогового плана

Гальваническая развязка:

3-х уровневая

Величина напряжения питания:



для переменного тока:

99,99…262,01 Вольта

для постоянного тока:

17,95…36,05 Вольт

Потребление индикатором



постоянный ток:

не более 250мА

мощность в сети переменного тока:

не более 8,5ВА

Тип корпуса / защищенность / монтаж:

настенный / IP30 / на DIN-рейку

Габаритные размеры:

96х96х189мм

Монтажная глубина в миллиметрах:

200 единиц

Весовое значение:

602 грамма

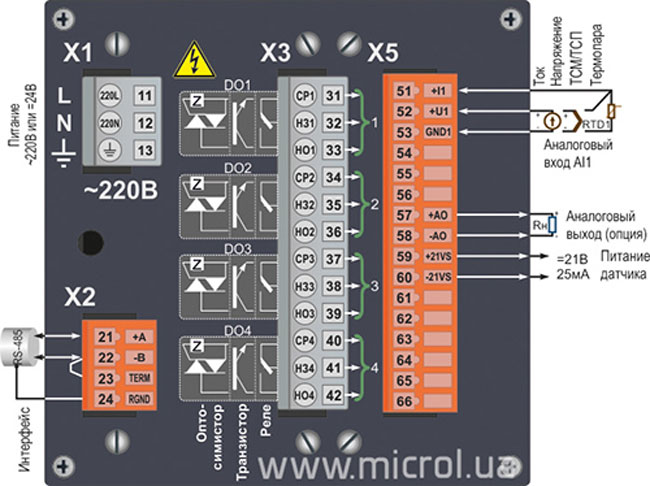

Подключение ИТМ-115

Подключение индикатора
