Индикатор ИТМ-115С

Average: 7 (1 vote)

Индикатор ИТМ-115С предназначен для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом и аналоговом линейном индикаторе.

Структура условного обозначения

Индикаторы ИТМ-115С маркируются так: ИТМ-115С-D-U, где:

  • D - тип выходных дискретных сигналов:
    • 0 - без дискретных выходов,
    • Т - транзисторные выходы,
    • Р - релейные выходы,
    • С - оптосимисторные выходы.
  • U - напряжение питания:
    • 220 - 220 В переменного тока,
    • 24 - 24 В постоянного тока.

Устройство и принцип действия

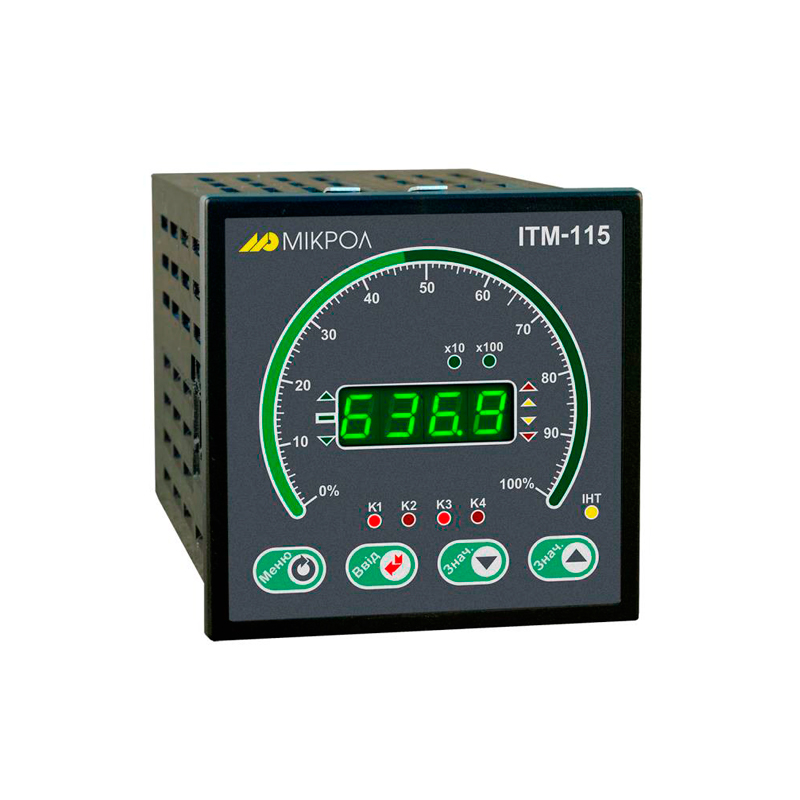

На передней панели индикатора ИТМ-115С размещены:

  • Цифровой дисплей,
  • Линейный индикатор,
  • Индикаторы уставок MIN-MAX технологической сигнализации соответствующих каналов,
  • Индикаторы состояния дискретных выходов,
  • Клавиши программирования.

Внутренняя программная память индикатора ИТМ-115С содержит большое количество стандартных функций необходимых для управления технологическими процессами и решения большинства инженерных прикладных задач, например, таких как:

  • сравнение значений полученных параметров с уставками минимум и максимум, и сигнализация отклонений,
  • конфигурирование логики работы выходных дискретных устройств.

Индикатор конфигурируется при помощи передней панели прибора или через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного индикатора при работе в современных сетях управления и сбора информации. Параметры конфигурации индикатора ИТМ-115С сохраняются в энергонезависимой памяти.

Индикатор может изготавливаться по индивидуальному техническому заданию для выполнения конкретной технологической задачи.

Эксплуатация

Оптимальными условиями для использования индикатора ИТМ-115С являются:

  • температура окружающей среды от -40°С до +70°С,
  • атмосферное давление от 85 до 106,7 кПа,
  • вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Техническая характеристика Значение
Дискретные выходные сигналы
Количество дискретных выходов 4
Типы выходов:
Транзистор ОК до 40В, 100мА
Механическое реле (переключаемый контакт) до 220В, 8А
Выход - оптосимистор до 300В переменного тока, до 0.7A, до 1.0А в импульсном режиме
Гальваническая развязка дискретных выходов первый, второй и группа, состоящая из третьего и четвертого выходов, гаьванически изолированы между собой и от других цепей
Цифровая индикация
Цифровая: Точность индикации ±0,01%
Линейная: Точность индикации ±2,00%
Количество разрядов цифрового индикатора 4
Количество сегментов линейного индикатора 51
Высота цифр светодиодных индикаторов 10 мм
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
Переменного тока ~ от 100 В до 242 В, 50 Гц
Постоянного тока = от 18 В до 36 В
Потребляемая мощность от сети переменного тока, не более: 8,5 ВА
Ток потребления по питанию 24В, не более: не более 250 мА
Корпус
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Размеры фронтальной рамки) 96 х 96 мм
Монтажная глубина 200 мм max
Вырез на панели (92^+0,8) х (92^+0,8) мм
Масса блока, не более не более 0,6 кг
Обозначение Наименование Количество
ПРМК.421457.052 Технологический микропроцессорный индикатор ИТМ-115С 1
ПРМК.421457.052 РЭ Руководство по эксплуатации 1*
ПРМК.421457.052 ПС Паспорт 1
ПЗ-02 Комплект крепежных зажимных элементов 1
734-204 Разъем для подключения интерфейса 1
231-112/026-000 Разъем для подключения дискретных выходных сигналов 1**
231-103/026-000 Разъем сетевой (220 В) 1***
734-203 Разъем сетевой (24 В) 1****
231-131 Рычаг монтажный 1
734-230 Рычаг монтажный 1*****
* - 1 экземпляр на любое количество блоков при поставке в один адрес
** - при условии заказа дискретных выходов
*** - При поставке регулятора с питанием 220 В переменного тока
**** - При поставке регулятора с питанием 24 В постоянного тока
***** - При поставке регулятора с питанием 220 В переменного тока или при условии заказа опции дискретных выходов
