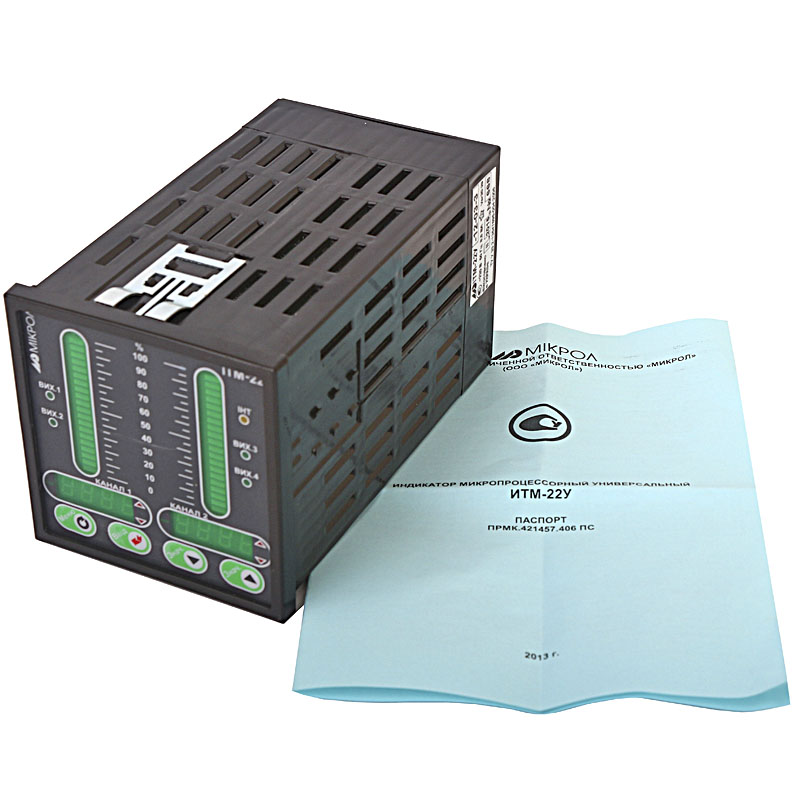

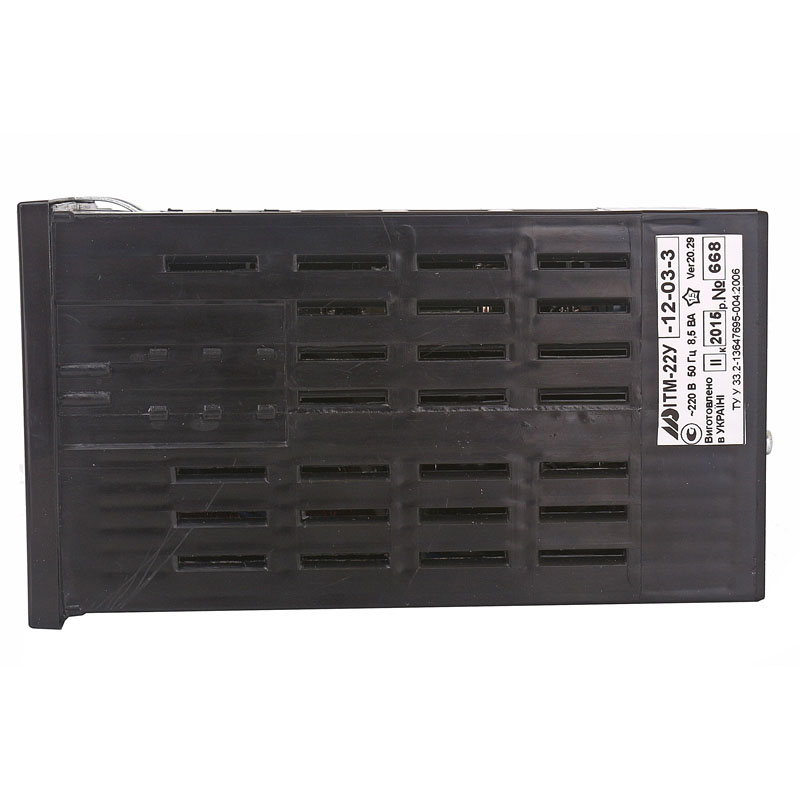

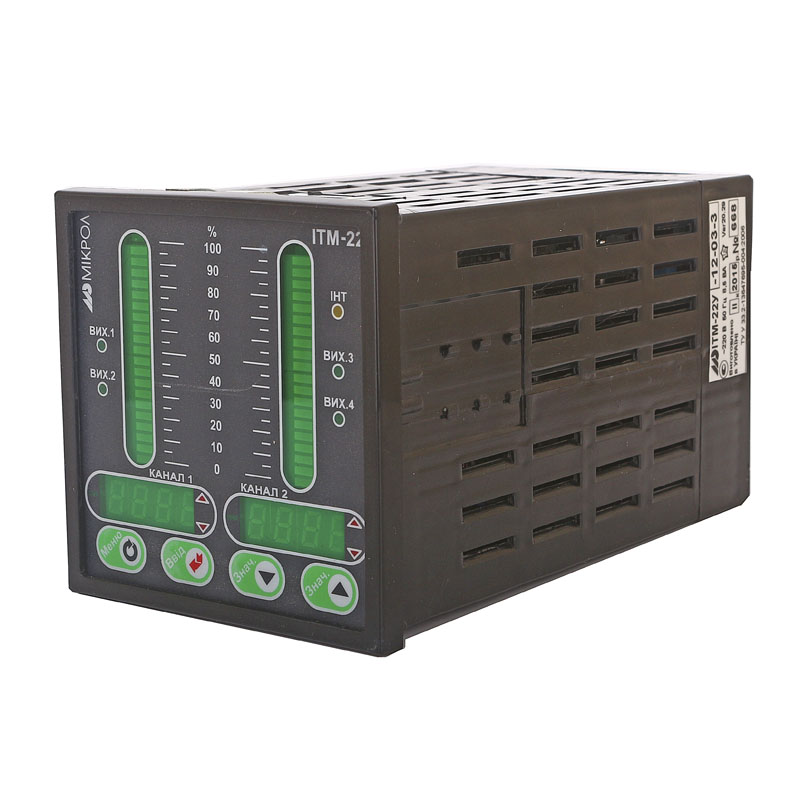

Индикатор ИТМ-22У

No votes yet

Индикаторы ИТМ-22У представляют собой новый класс современных универсальных двухканальных цифровых индикаторов с дискретными выходами. В своей структуре индикаторы содержат два независимых канала измерения. Индикатор ИТМ-22У позволяет обеспечить высокую точность измерения технологического параметра.

Отличительной особенностью индикатора является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания. Индикаторы предназначены как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Предназначение

  • для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых и аналоговых, линейных – только в ИТМ-22У индикаторах
  • индикатор формирует выходные дискретные сигналы управления внешними исполнительными механизмами, обеспечивая дискретное регулирование входных параметров по 2-х или 3-х позиционному закону в соответствии с заданной пользователем логикой работы и параметрами регулирования
  • предназначен для индикации технологических параметров получаемых по интерфейсу от внешних устройств

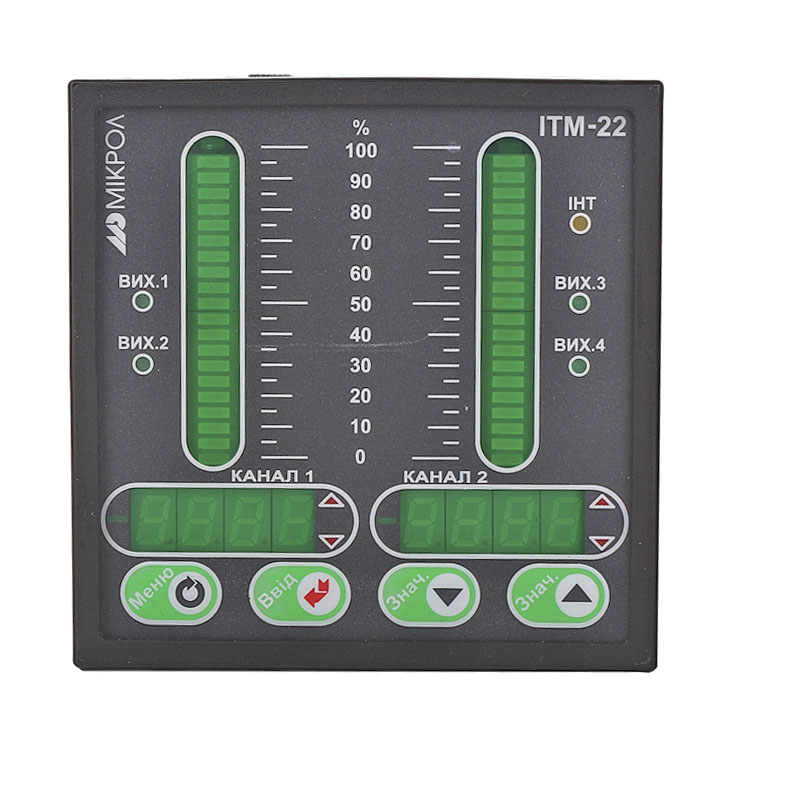

  • формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемых или измеряемых параметров.
  • ИТМ-22У может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Отличительной особенностью новых устройств является наличие 3-уровневой гальванической изоляции меду входами, выходами и питающей цепью.

Особенности

  • Измерение двух физических параметров по двум независимым каналам;
  • Индикация 2-х контролируемых параметров с возможностью применения уставок (максимум и минимум по измеряемому параметру) для срабатывания сигнализации;
  • Позиционное (двух или трех) регулирование входных параметров в поддержании выбранной логики, которую выставил пользователь;
  • Работа с датчиками унифицированных токовых сигналов и температурными датчиками типа термопар, термопроебразователей
  • Возможность управления любым внешним механизмом с помощью импульсов, которые формируются индикатором.

Обозначение при заказе:

ИТМ-20У-АА-ВВ-С-DD,

Где:
АА и ВВ, соответственно код входа 1-го и 2-го каналов

01 - унифицированный 0-5 мА
02 - унифицированный 0-20 мА
03 - унифицированный 4-20 мА
04 - унифицированный 0-10 В
05 - Напряжение 0 … 75 мВ
06 - Напряжение 0 … 200 мВ
07 - Напряжение 0 … 2В
08 - ТСМ 50М, W100=1,426, -50 … +200°С
09 - ТСМ 100М, W100=1,426, -50 … +200°С
10 - ТСМ гр.23, -50 … +180°С
11 - ТСП 50П, W100=1,391, -50 … +650°С
12 - ТСП 100П, W100=1,391, -50 … +650°С
13 - ТСП гр.21, -50 … +650°С
14 - Термопара ТХА, 0 … +1300°С
15 - Термопара ТХК, 0 … +800°С

C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 — КБЗ отсутствует,
Т 0,75 — с транзисторным выходом КБЗ-25-11-0,75,
Р 0,75 — с релейным выходом КБЗ-28Р-11-0,75,
С 0,75 — с симисторными выходами КБЗ-28С-11-0,75,
К 0,75 — с твердотельными реле КБЗ-28К-11-0,75.

Примечание

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.

Каналы для измерений, количество:

2 канала

Наличие гальванической развязки:

+, трехуровневая

Количество дискретных выходов:

4 выхода

Длительность измерений:

0,1 (секунды)

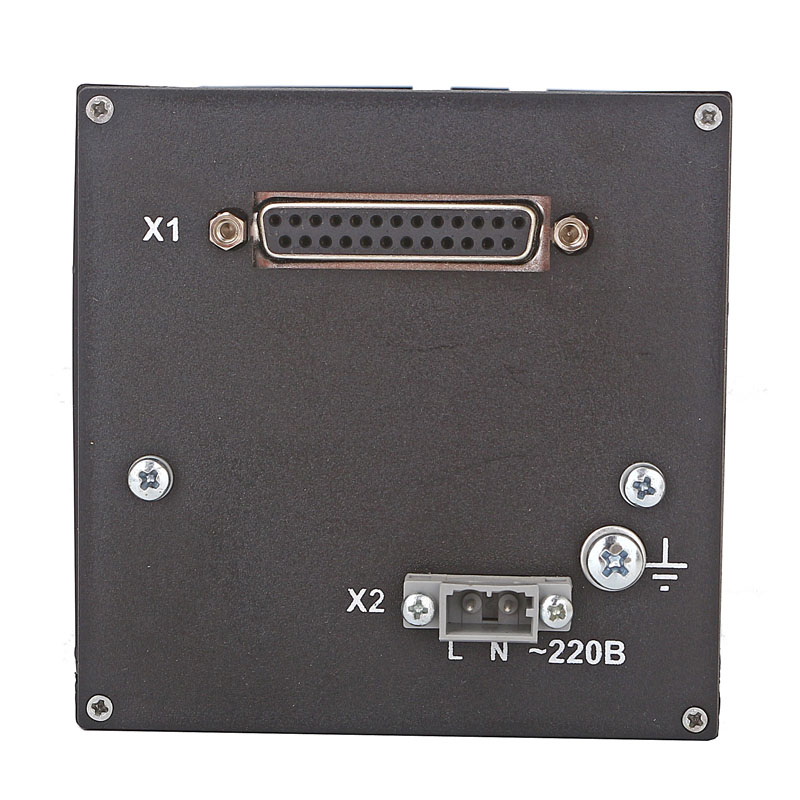

Напряжение питания:

220В, 50Гц

Значение потребляемой мощности:

4,0+4,5 Вт

Исполнение прибора / защита:

щитовое / IP30

Габаритные параметры:

96х96х185мм

Монтажная глубина:

240см

Индикатор весит:

1,1 килограмма
