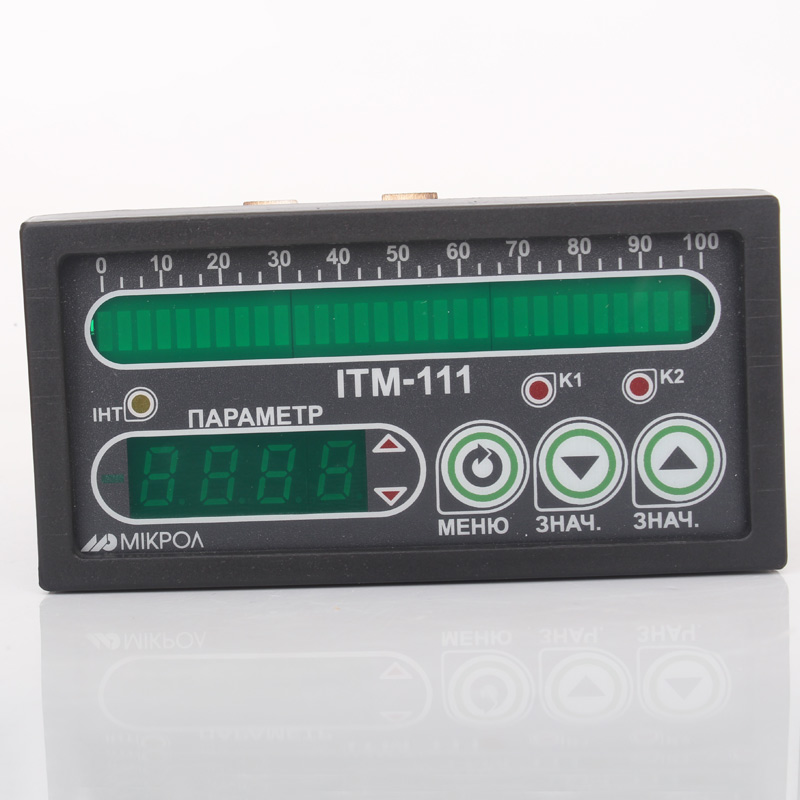

Индикатор ИТМ-111(В)

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор ИТМ-111(В) во всей своей линейке относятся к микропроцессорным универсальным 1-канальным индикаторам с дискретными выходами. С помощью предложенных устройств обеспечивается измерение с высокой точностью одного технологического параметра, с возможностью управления исполнительными механизмами. Цифровые индикаторы могут использоваться как автономно работающие устройства, либо их работа зависит от соседних частей, так индикатор устанавливается в системы АСУТП предприятий различных отраслей промышленности.

Функциональные возможности индикатора ИТМ-111В

Индикатор ИТМ-111(В) имеюет один измерительный канал и позволяют контролировать значение одного физического параметра с последующей обработкой полученных результатов и вывода соответствующей информации на цифровое табло. Предложенная модель индикатора может работать в режиме компаратора, формируя выходной дискретный сигнал для управления внешними исполнительными механизмами. При наличии аналогового выхода устройство может генерировать и аналоговый выходной управляющий сигнал в соответствии с выбранной для этого математической функцией.

Предложенная модель индикатора может иметь два исполнения – для горизонтального и вертикального монтажа. Оба исполнения устройства отличаются высокой точностью измеряемого параметра благодаря использованию 3-уровневой гальванической развязки.

Характеристики

Вход:

Один аналоговый

Гальваническая развязка:

3-уровневая

Тип выхода:

-транзистор;

-механическое реле;

-твердотельное реле;

Питающее напряжение:

переменный ток:

от 100 до 242В, 50Гц

постоянный ток:

от 18 до 36В

Потребление устройством

ток:

180мА

мощность:

6,5ВА

Тип корпуса / защищенность:

щитовой / IP30

Габаритные параметры:

ИТМ-111:

4,8х9,6х16 см

ИТМ-111В:

9,6х4,8х16 см

Масса (точный показатель)

347 грамм

Схемы

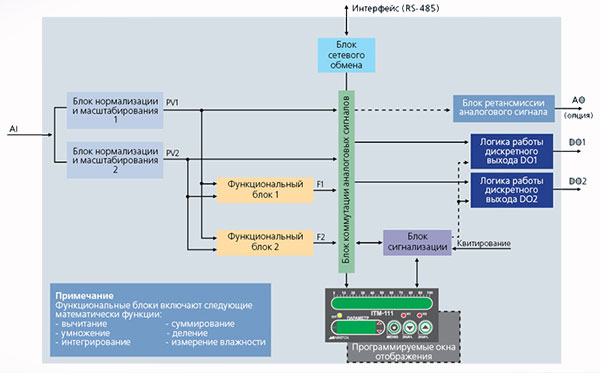

Функциональная схема индикатора

Функциональная схема ИТМ-111(В)
