Индикатор ИТМ-12

Average: 8 (1 vote)

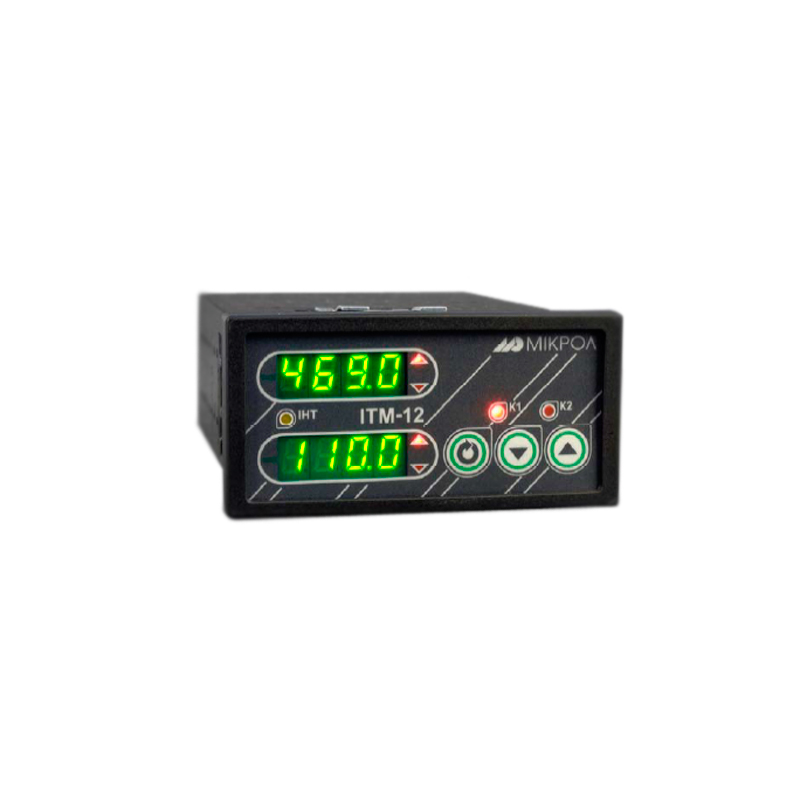

Индикатор ИТМ-12 предназначен для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование и отображения их текущих значений на двух встроенных четырехразрядных цифровых дисплеях.

Структура условного обозначения

Индикаторы технологические микропроцессорные ИТМ-12 маркируются так: ИТМ-12 - АA - B - DD - U, где:

  • АА - код входа:
    • 01 - унифицированный 0-5 мА
    • 02 - унифицированный 0-20 мА
    • 03 - унифицированный 4-20 мА
    • 04 - унифицированный 0-10 В
    • 05 - Напряжение 0 … 75 мВ
    • 06 - Напряжение 0 … 200 мВ
    • 07 - Напряжение 0 … 2В
    • 08 - ТСМ 50М, W100=1,426, -50 … +200°С
    • 09 - ТСМ 100М, W100=1,426, -50 … +200°С
    • 10 - ТСМ гр.23, -50 … +180°С
    • 11 - ТСП 50П, W100=1,391, -50 … +650°С
    • 12 - ТСП 100П, W100=1,391, -50 … +650°С
    • 13 - ТСП гр.21, -50 … +650°С
    • 14 - ТХА (K), 0 ... +1300°С
    • 15 - ТХК (L), 0°…+800°C
    • 16 - ТЖК (J), 0 ... +1100°С
    • 17 - ТХКн (E), 0 ... +850°С
    • 18 - ТПП10 (S), 0 ... +1600°С
    • 19 - ТПР (B), 0 ... +1800°С
    • 20 - ТВР-1 (А-1), 0 ... +2500°С
  • В - код входа 2-го канала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
  • DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
    • 0 - КБЗ отсутствует,
    • Т 0,75 - с транзисторным выходом КБЗ-16-15-0,75
    • Р 0,75 - с релейными выходами КБЗ-17Р-02-0,75,
    • С 0,75 - с симисторными выходами КБЗ-17С-02-0,75,
    • К 0,75 - с твердотельными реле КБЗ-17К-02-0,75.
    • См. примечания к заказу КБЗ.
  • U - напряжение питания:
    • 24 - 24В постоянного тока

Примечания к заказу КБЗ

Буква соответствует типу выходного сигнала и типу соединителя:

  • Т - транзисторный
  • Р - релейный
  • С - симисторный
  • К - твердотельное реле

Цифра 0,75 соответствует стандартной длине соединителя в метрах.

Устройство и принцип действия

Индикатор ИТМ-12 сконструирован по блочному принципу и включает:

  • пластмассовый корпус,
  • фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикацией,
  • сзади индикатор имеет блок с разъемом для подключения клеммно-блочного соединителя, предназначенного для подключения внешних входных, выходных цепей и питания прибора.

Для наблюдения за технологическим процессом индикатор ИТМ-12 оборудован двумя активными четырехразрядными цифровыми дисплеями для отображения измеряемых величин и результатов обработки функциональных блоков, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Технические характеристики
Параметры Значения
Количество каналов измерения 2
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период измерения 0,1 сек
Выходные сигналы

0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
ТСП 50П, 100П, гр.21 ТСМ 50М, 100М, гр.23, ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

Основная приведенная погрешность измерения ±0,2%
Разрешающая способность цифровой индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм
Температура окружающей среды от -40°С до +70°С
Напряжение питания от сети постоянного тока 24(±2,4)В
Потребляемая мощность не более 150 мА
Корпус щитовой 48х96х141 мм DIN43700, IP30
Монтажная глубина 170 мм
Масса блока не более 0,33 кг
Обозначение Наименование Количе- ство Примечание
ПРМК.421457.409 Индикатор микропроцессорный ИТМ-12 1 Согласно заказа
  Комплект монтажных зажимных элементов 1 Устанавливается на корпусе индикатора
ПРМК.426419.115 Клеммно-блочный соединитель КБЗ-16-15-0,75 * 1 шт. по отдельному заказу
ПРМК.426419.161 Клеммно-блочный соединитель КБЗ-17Р-02-0,75 * 1 шт. по отдельному заказу
ПРМК.426419.162 Клеммно-блочный соединитель КБЗ-17С-02-0,75 * 1 шт. по отдельному заказу
ПРМК.426419.163 Клеммно-блочный соединитель КБЗ-17К-02-0,75 * 1 шт. по отдельному заказу
ПРМК.421457.409 ПС Паспорт 1 1 шт. по заказу
ПРМК.421457.409 РЭ Руководство по эксплуатации 1 1 экземпляр на 1-4 индикатора при поставке в один адрес
236-332 Рычаг монтажный для клеммно-блочных соединителей * 1 рычаг на один клеммно- блочный соединитель

* поставляется по отдельному заказу
