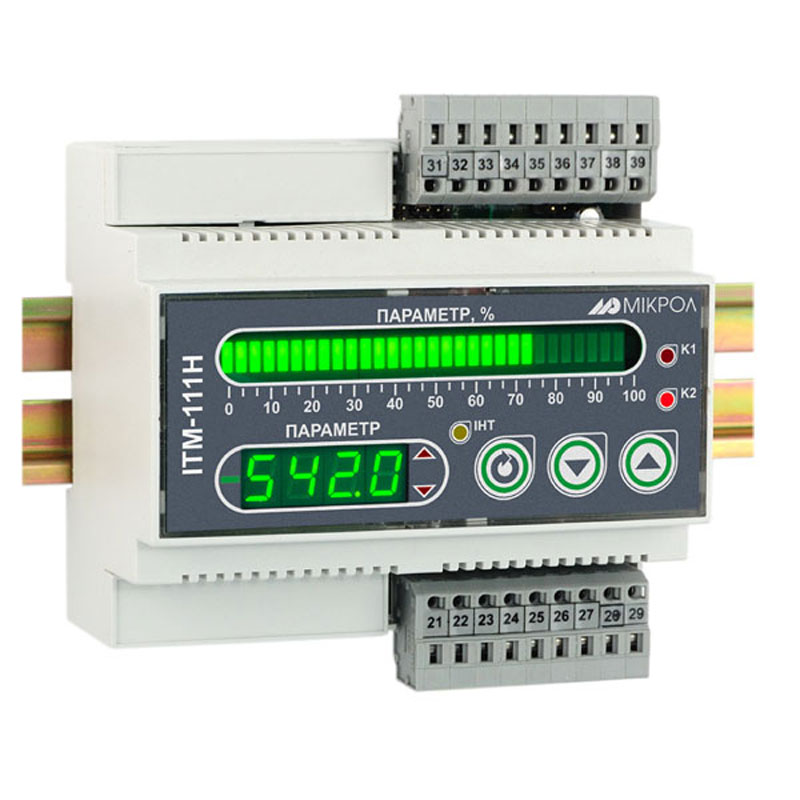

Индикатор ИТМ-111Н относится к универсальным одноканальным микропроцессорным индикаторам с выходами дискретного типа. Предложенные устройства разработаны с целью замера одной физической величины при помощи унифицированного датчика и управления технологическими процессами. Индикаторы могут применяться как самостоятельное по работе оборудование. Можно эксплуатировать как составное устройство АСУТП.

Возможности индикатора ИТМ-111Н

Индикатор ИТМ-111Н владеют одним измерительным каналом, при помощи последнего позволяется измерять одну физическую величину с последующей обработкой, преобразованием и выводом на цифровой дисплей. Используя предложенную модель индикатора можно формировать управляющие сигналы для внешних исполнительных механизмов. Наличие встроенной 3-уровневой гальванической развязки позволяет поддерживать высокую точность измеряемых параметров.

Микроконтроллерный индикатор поддерживает также режим визуализации параметров, которые предаются от внешних источников по настроенному интерфейсу с названием RS-485, но обязательно использовать протокол с названием Modbus.

Преимущества нашего механизма

  • Наличие трехуровневой гальванической изоляции на входе, выходе и цепи питания;
  • Возможность применения второго входа для приема, последующей обработки аналогового сигнала, полученного от внешних устройств;
  • Возможность формирования сигналов технологической сигнализации о состоянии и работе устройства;
  • Возможность установки индикаторов в системы сигнализации, блокировки оборудования, а также его защитной функции.

Сколько входов у устройства:

Всего 1, аналогового типа

Гальваническая развязка:

есть, 3-х уровневая

Питающее напряжение:

для переменного тока:

99…243 Вольт

для постоянного тока:

17…37В

Потребление устройством

постоянный ток:

150 единиц в мА

мощность, идущая из сети:

4,5 единиц в ВА

Тип корпуса / защищенность / монтаж:

настенный / IP30 / на DIN-рейку

Габаритные размеры:

110х106х58мм

Массовая часть:

298 грамм

Схема подключения

Подключение к прибору
