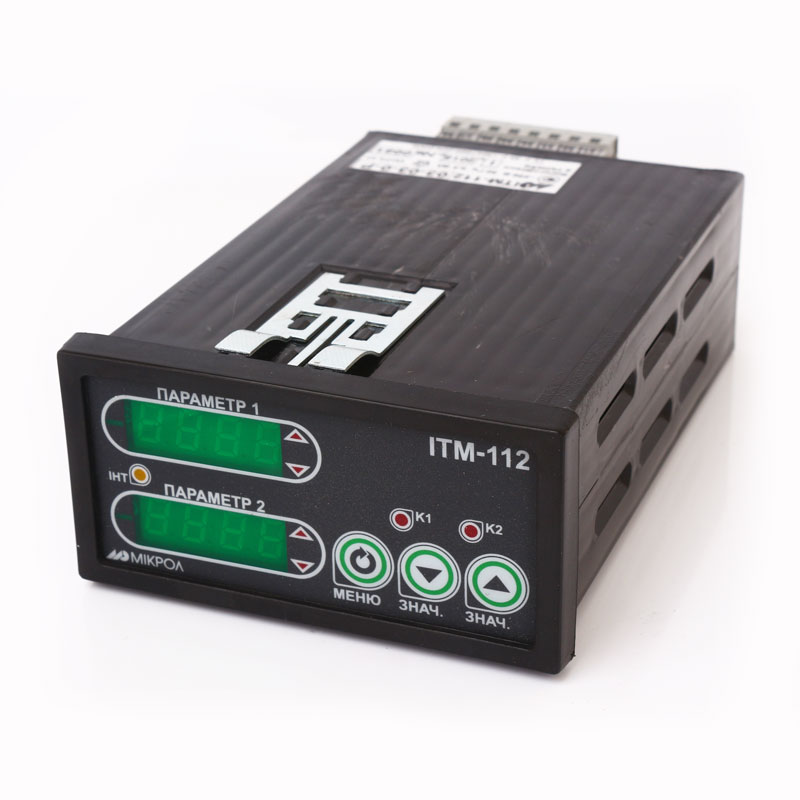

Индикатор ИТМ-112

Average: 8 (1 vote)

Индикатор ИТМ-112 – это новый микроконтроллерный индикатор с цифровыми выходами. Устройство снабжено двумя измерительными каналами для контроля двух физических параметров и управления технологическими процессами на производственных по структуре предприятиях. Измерительное устройство для индикации бесперебойно использоваться  в виде автономного узла и как составляющий элемент масштабных АСУТП разных предприятий.

Применение и особенности ИТМ-112

Предложенное оборудование позволяет осуществлять измерение параметров двух физических величин при помощи унифицированных датчиков и выполнять последующую обработку сигнала, с двигающимся за ним выводом извлеченных результатов на табло индикатора, которое показывает цифровые значения. При установке граничных значений контролируемых величин, индикатор ИТМ-112 может успешно справляться с ролью сигнализатора, свидетельствующего о выходе значений за установленные диапазоны.

Архитектурой устройства предусмотрена возможность формирования управляющих сигналов, при помощи которых происходит управление исполнительными механизмами.

Кроме самостоятельных измерений параметров физических величин, устройство поддерживает возможность обработки аналогового сигнала, полученного от внешних устройств. Для обработки и последующего вывода и проекции информации на цифровом индикаторе имеется специальный блок обработки аналогового сигнала.

Предлагаемые ИТМ могут успешно устанавливаться в системы сигнализации, защиты и блокировки различного промышленного оборудования.

Входы, количество / тип:

2, аналоговые

Выходы, количество / тип:

1, аналоговый (опция);

2, цифровые

Гальваническая развязка:

Трехуровневая (вход, выход, питание)

Тип выхода:

-транзистор;

-твердотельное реле;

-механическое реле;

Напряжение питания, вид тока:

переменный:

100 ... 242V, 50Hz

постоянный:

18 ... 36V

Исполнение корпуса / защищенность:

Щитовое изготовление / модель IP30

Габаритные размеры:

48х96х160мм

Весовое значение

352 граммма

Подключение индикатора

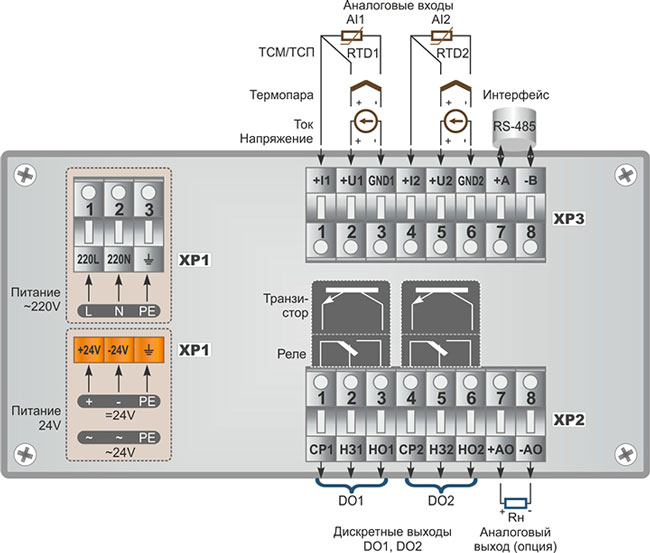

Схема подключения
