Индикатор ИТМ-16

Average: 9 (1 vote)

Индикатор ИТМ-16 предназначен для измерения до 16 контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения текущих значений на встроенном четырехразрядном цифровом дисплее.

Область применения

Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Конструктивное исполнение

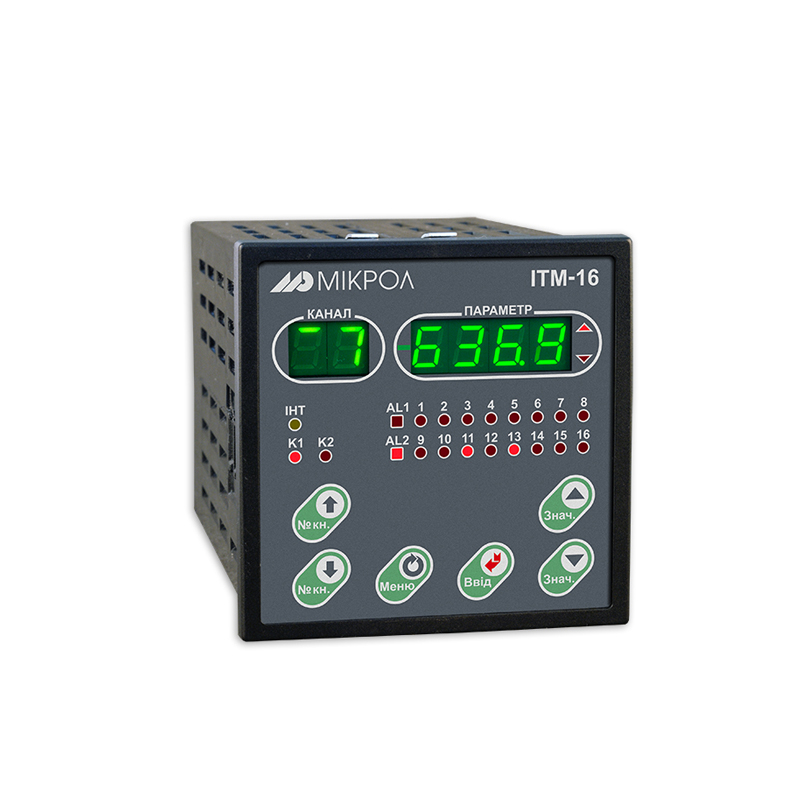

Индикатор ИТМ-16 изготавливается в пластмассовом корпусе. Фронтальный блок передней панели исполнен с элементами обслуживания (клавиатурой) и индикации, На задней стенке размещены разъемы для подключения клеммно-блочных соединителей, съемные разъем-клеммы к которым подключаются питание и интерфейс. Внутри прибора находятся платы печатного монтажа, на которых размещены радиоэлементы. Для наблюдения за технологическим процессом индикатор ИТМ-16 оборудован активным двух и четырехразрядным цифровыми дисплеями для отображения номера канала и значения измеряемой величины, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

Эксплуатация

Оптимальными условиями для использования индикатора ИТМ-16 являются:

  • температура окружающей среды от -40°С до +70°С
  • атмосферное давление от 84 до 106,7 кПа
  • вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Техническая характеристика Значение
Аналоговые входные сигналы
Количество аналоговых входов 16
Типы входных аналоговых сигналов
Унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Напряжение 0-50 мВ, 0-200 мВ, 0-1 В
Термопреобразователь сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
Термопара ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность преобразования ± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходов до 1
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Гальваническая изоляция Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В
Основная приведенная погрешность формирования выходного сигнала ≤ 0,4 %
Цифровая индикация
Точность индикации ± 0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм
Дискретные входные сигналы
Количество дискретных входов до 32
Сигнал логического "0" – состояние ОТКЛЮЧЕНО 0-7В
Сигнал логической "1" – состояние ВКЛЮЧЕНО 19-32В
Входной ток (потребление по входу) ≤ 10 мА
Гальваническая развязка дискретных входов групповая развязка
Дискретные выходные сигналы
Количество дискретных выходов до 34
Типы выходов:
Транзистор ОК до 40В, 100мА
Твердотельное реле до 220В, 8А
Выход - оптосимистор до 60В, 1А
Гальваническая развязка дискретных выходов Выходы гальванически изолированы от других входов и остальных цепей,
напряжение гальванической развязки не менее 1500 В
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
Переменного тока от 100В до 242В, (50 ± 1) Гц
Постоянного тока от 18В до 36В
Потребляемая мощность от сети переменного тока, не более: не более 10 ВА
Ток потребления по питанию 24В, не более: не более 350 мА
Корпус
Тип корпуса Корпус для утопленного щитового монтажа, IP30
Размеры фронтальной рамки 96 х 96 мм
Монтажная глубина 190 мм max
Вырез на панели (92^+0,8) х (92^+0,8) мм
Масса блока, не более 600 г
Обозначение   Наименование Количество Примечание
ПРМК. 421457.051 Индикатор технологический микропроцессорный ИТМ-16 1 шт
  КБЗ-52-01 1 при условии заказа
ПЗ-02 Комплект монтажных зажимных элементов 1 (2 зажима) Устанавливается на корпусе индикатора
734-108 Розетка прямая 1
ПРМК. 421457.051 ПС Паспорт 1 1 шт.
  ПРМК. 421457.051 РЭ Руководство по эксплуатации   1 1 экземпляр на все заказанные приборы при поставке в один адрес
231-103/026-000 Розетка угловая 1 только для индикатора с питанием 220В
734-203 Розетка прямая 1 только для индикатора с питанием 24В
236-332 Рычаг монтажный 1
231-131 Рычаг монтажный 1 только для индикатора с питанием 220 В
734-130 Рычаг монтажный 1 только для индикатора с питанием 24 В
