Индикатор ИТМ-4

Голосов: 1
46145 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Индикатор ИТМ-4 относится к новым 4-канальным измерительным системам с дискретными выходами. Благодаря применению этих устройств появляется возможность измерений технологических параметров с высокой точностью. Предложенный прибор может функционировать как в структуре систем АСУТП, так и в качестве польностью автономного приборного устройства. Он может использоваться на предприятиях, энергетической, металлургической, химической, машиностроительной и прочих отраслях промышленности.

Функциональные возможности блока ИТМ-4

  • Измерение 4 независимых физических параметров с последующим преобразованием и визуализацией нынешнего показателя на строенном 4-разрядном приборе, которым является цифровой индикатор;
  • Генерирование исполнительных дискретных сигналов управления исполнительными механизмами по запрограммированному алгоритму;
  • Возможность отображения на встроенном цифровом дисплее параметров сигналов, полученных по входному интерфейсу от внешнего устройства;
  • Процесс формирования сигналов, идущих от сигнализации (технологический тип сигнализации) об отклонении измеряемых параметров от установленных граничных значений;
  • Работа в структуре системы блокировки и защиты оборудования.

Конструкция индикатора

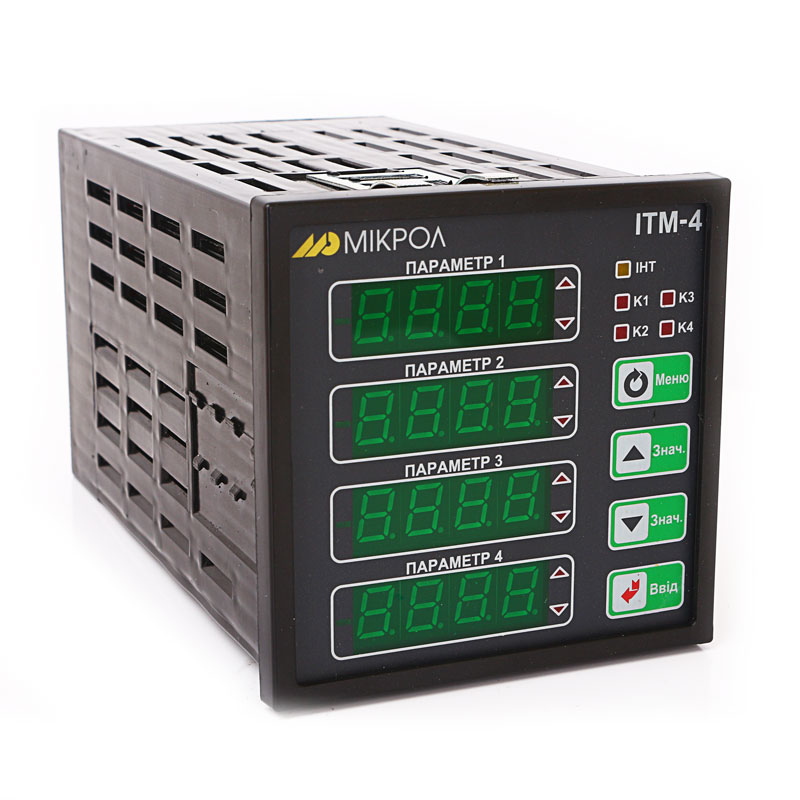

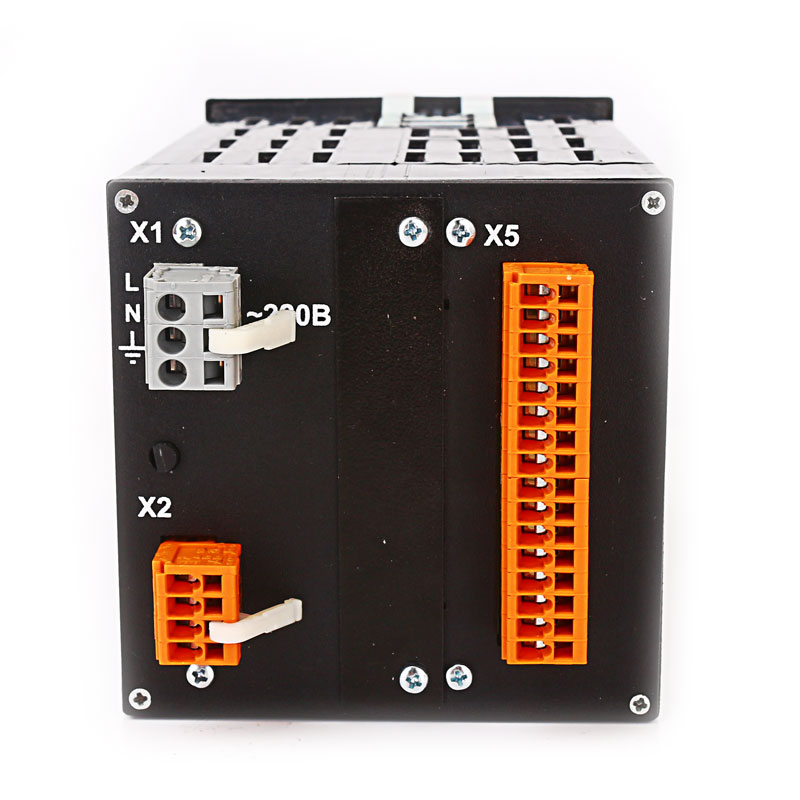

Индикатор ИТМ-4 выполнен в виде корпусного прибора, электронная часть которого находится внутри защитного кожуха, который обеспечивает защищенность устройства на уровне IP30. Лицевая сторона индикатора является его рабочей панелью, на которой расположены 4 цифровые дисплеи, индикаторы технологической сигнализации для любого из имеющихся каналов, индикатор состояния дискретного выхода, функциональные кнопки программирования. На заднюю панель прибора выведены разъемы и клеммы для подключения внешних измерительных устройств.

Важной особенностью изготовления конструкции ИТМ-прибора считается присутствие четырех каналов (измерительные, независимые), а также то, что гальваническая развязка эксплуатируется в отсеке промеж входа, выхода и цепи питания.

Характеристики

Параметр

Значение

Число измерительных каналов:

4

Тип входного сигнала:

унифицированный сигнал тока, сигнал напряжения, сигналы от термических пар и термопреобразователей

Предельная погрешность измерений:

примерно 0,2%

Количество дискретных выходов:

4

Тип выходного сигнала:

транзисторный, релейный, оптосимисторный

Тип внешнего интерфейса, используемый протокол связи:

RS-485, ModBus-RTU

Питание устройства:

переменный 220 В или постоянный 24 В

Габаритные размеры:

96х96х189 мм

Вес прибора:

598 грамм
