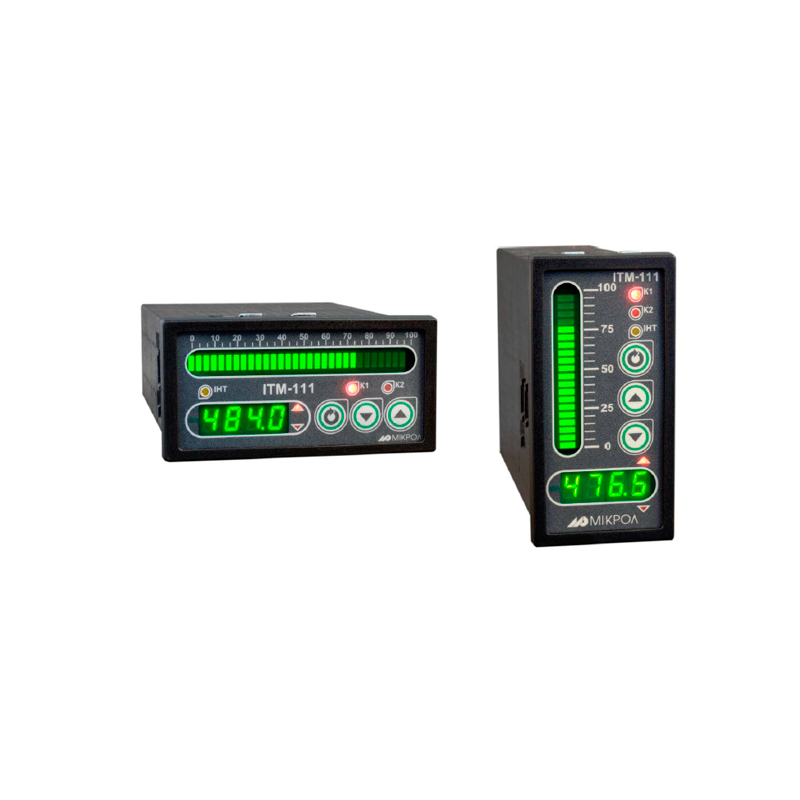

Индикатор ИТМ-111ВС, ИТМ-111С
Описание
Индикатор интерфейсный ИТМ-111ВС, ИТМ-111С предназначен для отображения контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом и аналоговом линейном индикаторе.
Устройство и принцип действия
Индикаторы ИТМ-111С, ИТМ-111ВС сконструированы по блочному принципу и включают:
- пластмассовый корпус;
- фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации;
- с тыльной стороны размещены съемные разъем-клеммы, к которым подключаются питание, входные и выходные сигналы. Д
Для лучшего наблюдения за технологическим процессом индикаторы оборудованы активной четырехразрядной цифровой и линейной индикацией для отображения измеряемой величины и результата обработки функциональных блоков, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.
Индикаторы ИТМ-111С, ИТМ-111ВС работают под управлением современного, высокоинтегрированного микроконтроллера RISC архитектуры, изготовленного по высокоскоростной КМОП технологии с низким энергопотреблением. В постоянном запоминающем устройстве располагается большое количество функций для решения задач контроля и регулирования. Посредством конфигурирования пользователь может самостоятельно настраивать индикатор на решение определенных задач.
Эксплуатация
Оптимальными условиями для использования индикаторов ИТМ-111ВС, ИТМ-111С являются:
- температура окружающей среды от -40°С до +70°С,
- атмосферное давление от 84 до 106,7 кПа,
- вибрация с частотой до 60Гц и амплитудой до 0,1мм.
Характеристики
| Техническая характеристика | Значение |
| Цифровая индикация | |
| Количество цифровых дисплеев | 1 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Линейная индикация | |
| Количество сегментов линейного индикатора: | |
| ИТМ-111(В)C | 21 (вертикальное положение линейного индикатора) |
| ИТМ-111C | 31 (горизонтальное положение линейного индикатора) |
| Тип индикатора | сегмент, гистограмма |
| Точность линейной индикации | 5,0% (2,5% - с мигающим сегментом) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| переменного тока | ~ от 100 В до 242 В, 50 Гц |
| постоянного тока | = от 18 В до 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 6,5 ВА |
| Ток потребления по питанию 24В, не более: | не более 180 мА |
| Корпус | |
| Тип корпуса | Корпус для утопленного щитового монтажа, IP30 |
| Размеры фронтальной ИТМ-111С | 48 х 96 мм |
| Размеры фронтальной рамки ТМ-111(B)С | 96 х 48 мм |
| Монтажная глубина | 170 мм max |
| Вырез на панели | (92^+0,8) х (45^+0,8) мм |
| Масса блока, не более | 0,35 кг |
Комплектация
| Обозначение | Наименование изделия | Количество |
| ПРМК.421457.056 | Технологический микропроцессорный индикатор ИТМ-111С | 1* |
| ПРМК.421457.057 | Технологический микропроцессорный индикатор ИТМ-111ВС | 1* |
| ПРМК.421457.056 РЭ | Руководство по эксплуатации (из расчета - 1 экземпляр на любое количество изделий при поставке в один адрес) | 1 |
| ПРМК.421457.056 ПС | Паспорт ИТМ-111С | 1* |
| ПРМК.421457.057 ПС | Паспорт ИТМ-111ВС | 1* |
| ПЗ-02 | Комплект крепежных зажимных элементов | 1 |
| 231-108/026-000 | Розетка прямая | 1 |
| 231-103/026-000 | Розетка прямая | 1** |
| 734-203 | Розетка прямая | 1*** |
| 231-131 | Рычаг монтажный | 1 |
| 734-230 | Рычаг монтажный | 1*** |
* Согласно заказа
** При поставке индикатора с питанием 220 В переменного тока
*** При поставке индикатора с питанием 24 В постоянного тока
