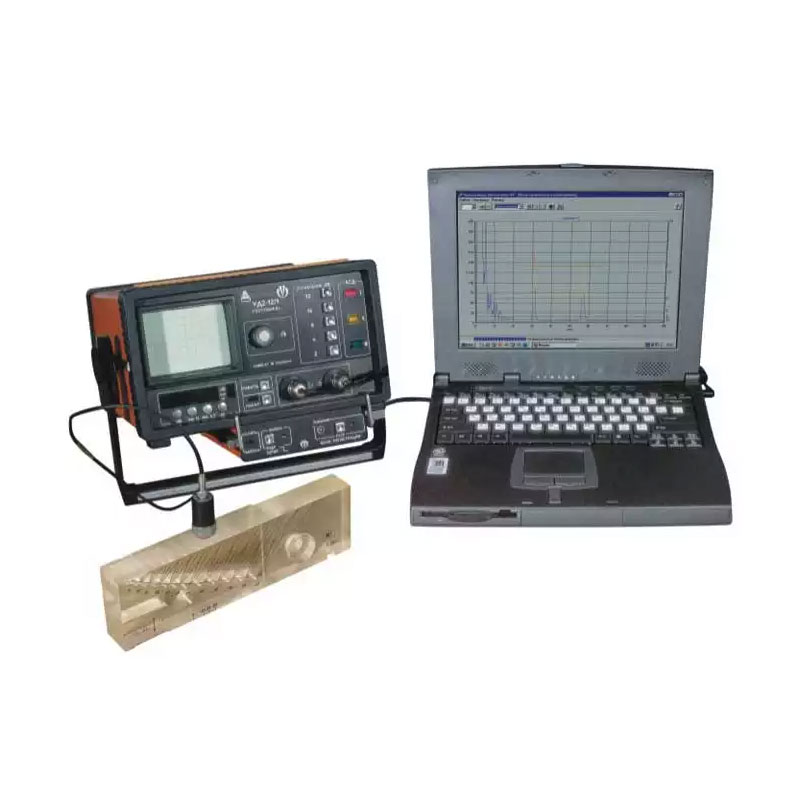

Дефектоскоп УД2-12/1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дефектоскоп УД2-12/1 это унифицированный приборный механизм ультразвукового типа. Предложенное устройство позволяет определять неоднородности и дефекты в материалах, деталях, заготовках, можно исследовать качество сварных швов. При помощи предложенного устройства определяются координаты залегания дефектов и их тип. Дополнительно дефектоскоп может выполнять замер толщины исследуемых образцов.

Возможности дефектоскопа УД2-12/1

Предложенная система дефектоскопа позволяет проводить контроль при помощи продольных УЗ-волн 3,9 дБ/см со скоростью их распространения в интервале значений от 2240 до 6700 м/с. Прибор обеспечивает возможным измерение толщины до 1 000 мм по цифровому индикаторному дисплею и до размера 5 000 мм согласно экрана. Устройство может работать с образцами, шероховатость поверхности которых не превышает 250 мкм, а радиус кривизны не меньше 100 мм.

Функциональные инструменты

  • Ультразвуковой дефектоскоп владеет широким спектром функциональных инструментов, среди которых:
  • Возможность индикации проводимых измерений на цифровом табло;
  • Поддержка дополнительного включения внешнего устройства, позволяющего обработку аналогового сигнала;
  • Возможность выполнения регулировки амплитуды сигналов генератора с сохранением спектра;
  • Реализация компенсионной отсечки с возможностью сохранения данных ниже порога отсечки;
  • Возможность найти координату нахождения дефекта, а также глубина на которой он залег. Все происходит без нормирования размера амплитуды сигнала;
  • Поддержка работы с персональным компьютером для обработки измеряемых сигналов.

Работа ультразвукового дефектоскопа

Эксплуатация, по которой работает дефектоскоп УД2-12/1, всегда имеет основу на использовании возможность ультразвуковых волн отражаться от дефектной области. Выполняя анализ отраженной волны, и исследуя ее характеристики, можно точно установить месторасположение и тип дефекта, присутствующего в материале.

  • В приборе УД2-12/1 используются несколько методов ультразвуковой диагностики, среди которых:
  • Теневой вариант;
  • Зеркально-теневой вариант;
  • Эхо-вариант.

Характеристики

Величина рабочих частот:

0.62/1.25/1.8/2.5/5

Продолжительность развертки:

15...1500 мкс

Предельная чувствительность при частоте 1.25МГц:

не меньше 100 дБ

Предел динамического ВРЧ-диапазона:

не меньше 40 дБ

Величина неравномерности выравнивания амплитуды сигнала в контролируемой зоне:

6 дБ

Питание прибора:

переменный ток с частотой 50Гц

220 В, 36 В, 24 В

аккумуляторная батарея:

12 В

Максимальная продолжительность непрерывной работы:

8 часов

Рабочая температура окружающей среды:

-100С... + 500С
