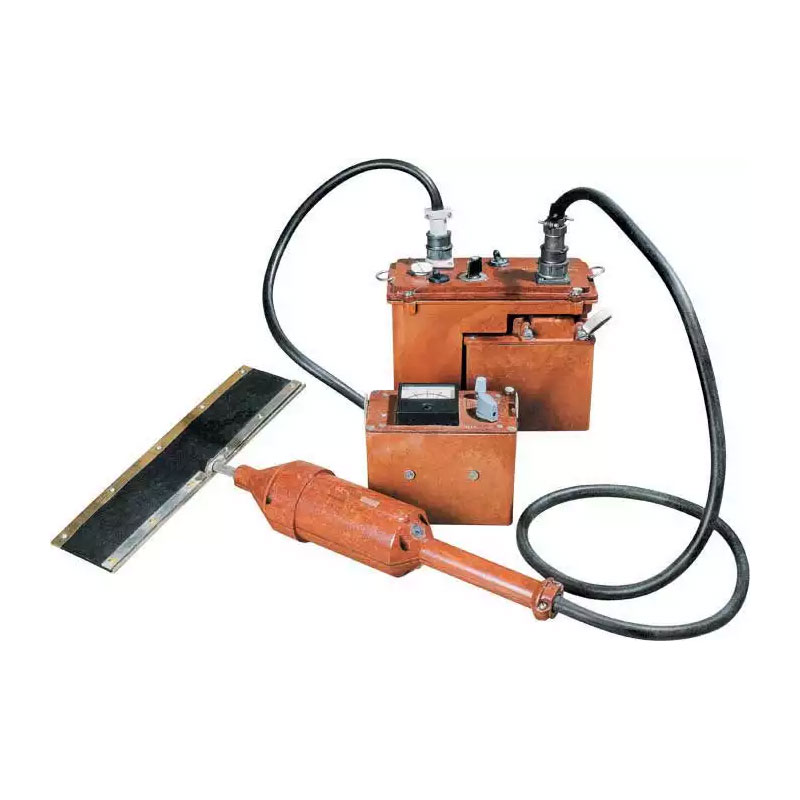

Дефектоскоп КРОНА-2И

Дефектоскоп  Крона 2И относится к дефектоскопическим системам, используемым для исследования целостности изоляционного материала. Этот тип устройства применяют с целью исследований сплошной эпоксидной, полимерной, битумной и эмалевой изоляции в магистральных трубопроводах, в моменты их разработки и производства.

Предложенные дефектоскопы могут работать в комплексе с автоматическими системами изоляционного покрытия. Они имеют соответствующие выходы для подключения устройств дистанционного управления и внешней сигнализации.

Функциональность дефектоскопа КРОНА-2И

Дефектоскопы этой серии позволяют определять локальные сквозные нарушения, которые может иметь изоляционное поверхностное или внутреннее покрытие в выбранном трубопроводе, имеющего сухую поверхность.

Используя дефектоскоп Крона 2И можно осуществлять беспрерывный контроль за участками изоляционного накрытия или покрытия (битум, эмаль, эпоксидная смола) трубопроводов, имеющих диаметр в пределах 220 – 1420мм.

Также устройства этого типа могут применяться для выборочного контроля трубопроводов с битумной, эпоксидной и эмалевой изоляцией с любым диаметром.

Принцип работы дефектоскопа

В основу контроля дефектоскопом этого типа положен принцип пробоя воздушного промежутка между контактирующими поверхностями изоляционного материала. Измерение проводят при помощи щупа-пробоя, который подключают к источнику высокого напряжения. Подключение может осуществляться либо непосредственно или же через землю, используя заземление. Питание устройства выполняется от сети переменного тока, а для генерации высоковольтного напряжения используется высоковольтный трансформатор.

Рабочие узлы дефектоскопа

В комплектность дефектоскопической системы входят следующие блоки:

  • Измерений;
  • Контроля;
  • Питания от сети;
  • Автономного питания;
  • Высоковольтный блок.

Параметры

Значение

Величина толщины контролируемого покрытия:

от 0,2 до 9 мм

Значение диаметра контролируемых трубопроводов:

от 220 до 1420 мм

Система питания дефектоскопа:

сеть переменного тока:

220 В, 50 Гц

аккумуляторная батарея:

6 В

Продолжительность непрерывной работы от одного заряда батареи:

не менее 8 часов

Габаритные параметры и вес блоков:

контроля:

21.5х28.5х11.5 см /2,2 кг;

измерения:

15х14х9 см / 0,8 кг;

сетевого питания:

21.5х28.5х11.5 см / 4 кг;

автономного питания:

13х13х4 см / 1,2 кг

высоковольтного трансформатора:

41х9 см / 1,8 кг
