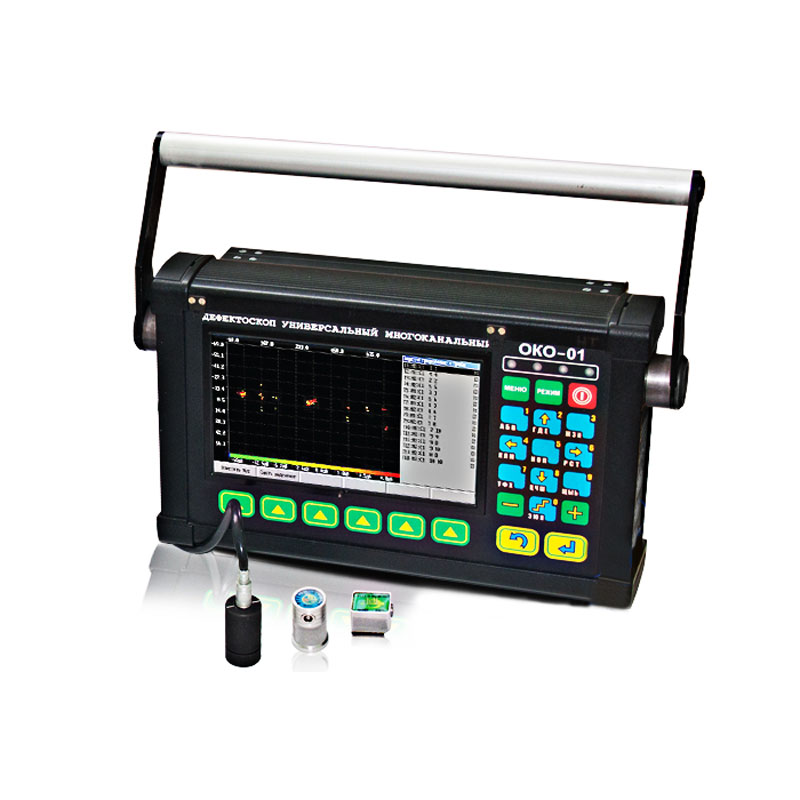

Дефектоскоп УД4-94-ОКО-01

Ультразвуковой многоканальный дефектоскоп УД4-94-ОКО-01 является акустико-электронной аппаратрой для выполнения исследований изделий, материалов и соединений.

Назначение дефектоскопа УД4-94-ОКО-01

Дефектоскоп осуществляет выявление и локализацию в контрольном объекте нарушений структурных дефектов и их основных параметров:

  • Глубины залегания,
  • Размеров,
  • Формы.

Использование прибора целесообразно в отраслях:

  • Атомной энергетики,
  • Металлургии,
  • Трубопроводных,
  • Транспортных и др.

Устройство и работа

Дефектоскоп УД4-94-ОКО-01 функционирует на принципе отражения ультразвуковых колебаний от неоднородностей в структуре исследуемых материалов. В результате анализа отраженного сигнала, выполняемого микропроцессорной системой, выявляются и определяются их параметры.

Как назвал завод свой продукт

Дефектоскоп УД4-94-ОКО-01

Питающее напряжение

12В (постоянное)

(187÷242) В (переменное)

Длительность работы от заряженного полностью аккумулятора

495 часов

Мощность потребления переменного напряжения

30 ВольтАмпер

Длительность установки рабочего режима

9-10 минут

Измерительная погрешность

В пределе 0,5 мм

Временная погрешность приемного тракта

±0,5 дБ за 8 часов

Степень защиты всего устройства

IP64

Допустимая относительная атмосферная влажность воздуха в окружении прибора

<96% при +25°C

Срок ведения нормальной работы

9-11 лет

Отказоустойчивость

Более 2 000 часов

Частота ЗИ

0,01…1 кГц

Дискретность настройки частоты ЗИ

1/10/100Гц

Амплитудный размах ЗИ

180 Вольт

Длительность ЗИ

50…70 нс

Длительность нарастания ЗИ

Примерно 20 нс

Коэффициент усиления (КУ)

Около 100 дБ

Дискретность установки КУ

0,1/1/10дБ

Измерительные пределы

От 0 см до 18 метров

Дискретность настройки измерительных пределов

0,01/0,1/1/10см

Измерительная скорость за секунду

От 1,5 до 8 км

Дискретность изменения измерительной скорости

1/10/100/1000

Длительность прохождения призматического элемента

0 мкс – 100 мкс

Дискретность изменения длительности прохождения призматического элемента

0,001/0,01/0,1/1мкс

Угол проведения ввода колеблется

От 0 до 900

Дискретность изменения угла ввода

10/100°

Разрешение дисплея в пикселях

600х800 единиц

Размер дисплея

13 х 17 см

Размер всего прибора

14 х 18 х 32 см

Масса

6 килограмм

На основе УД4-94-ОКО-01 созданы следующие модификации этого прибора:

  • Дефектоскоп СКЛ-М – ориентирован на контроль материалов и соединений (сварных) листовых металлоконструкций, в том числе, цистерн,
  • Дефектоскоп СКТ-М – используется для контроля кольцевых сварных швов на трубопроводах,
  • Дефектоскоп СКТТ-Ц – выполняет контроль внутренней структуры труб.
