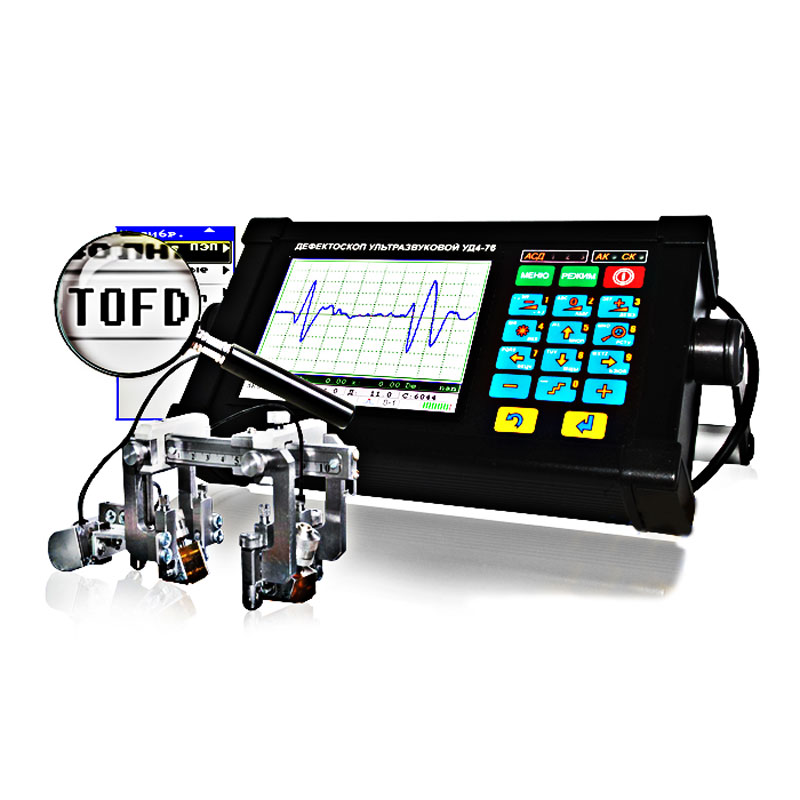

Дефектоскоп УД4-76 (TOFD версия)

Универсальный ультразвуковой дефектоскоп УД4-76 (TOFD версия) является электронно-звукоизлучающим прибором для обнаружения внутри материалов, их соединений и готовых изделий возможных структурных дефектов.

Назначение УД4-76 TOFD

Устройство может использоваться в качестве:

  • Измерителя отношений амплитуд уз-сигналов,
  • Визуализатора результатов контроля,
  • Определителя толщины материала при доступе лишь, с одной стороны.

Дефектоскоп находит применение в:

  • Ж/д транспорте,
  • Атомной энергетике,
  • Металлургии,
  • Трубном производстве и др.

Доступны для определения:

  • Несплошные,
  • Несплавленные,
  • Треснутые,
  • Пористые,
  • Зашлакованные

и другие дефектные участки.

Конструкция

Технология TOFD, примененная в ультразвуковом дефектоскопе УД4-76 и являющаяся более эффективной альтернативой радиационной и эхо-импульсной дефектоскопии, позволяет:

  • Выполнять полный контроль за одно сканирование,
  • Определять типоразмер сварного соединения,
  • Определять геометрические характеристики дефектов (размах дифрагированных сигналов не учитывается),
  • Выявлять дефекты любых видов и ориентации.

Она основана на зависимости времени прохождения уз-сигнала, отраженного от границы дефектного участка, от его формы. При этом используется пара раздельно функционирующих датчиков. Чтобы между ними обеспечивалось постоянное расстояние, а их пространственная ориентация оставалась стабильной, применяется ручной сканер. Текущее положение датчиков определяется системой фиксации пройденного пути.

Результаты контроля выводятся в форме А-Скана или РЦ Б-Скана.

Реализована возможность обработки результатов контроля и их сохранения. Это выполняет ПО Ультра УДх-7х, существенно расширяющее функциональные возможности дефектоскопа.

Параметр

дефектоскоп УД4-76 (TOFD версия)

Пределы измерительного диапазона

Минимум 1 мм

Максимум 6 000 мм

Скорость распространения УЗ в материале за один час

минимум 1 км

Максимум 15 км

Задержка отображения

Около 12 метров

Задержка в призматическом элементе в миллисекундах

От 0 до 100

Частотный диапазон (МГц)

Минимум 0,4, максимум 20

Частота ЗИ (кГц)

Минимум 0,03, максимум 1

Коэффициент усиления в дБ

Min 0 max 100

Шумоподавление

Диапазон 0…80 %

Дискретность результатов измерений

0,1 миллиметра

Питающее напряжение при работе

12В (постоянное)

230В (переменное)

Защитное исполнение

IP65

Рабочий температурный диапазон

(-40÷+50) °C

Разрешение дисплея

340х320пикс.

Размер дисплея в миллиметрах

85 х 110

Размерный показатель

80 х 174 х 247 мм

Масса

3 500 грамм
