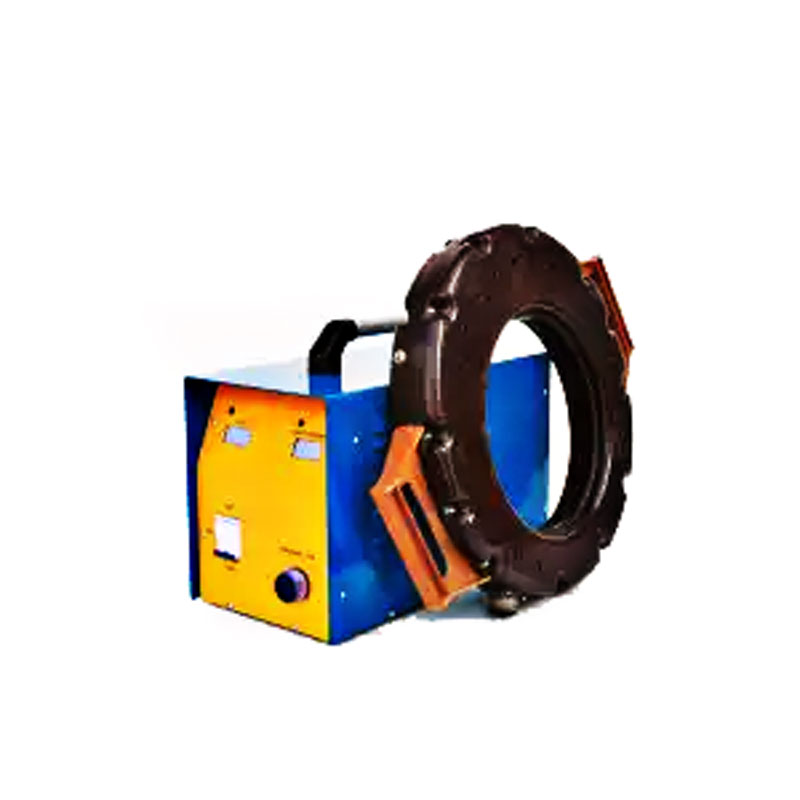

Дефектоскоп МД-12ПЭ

Дефектоскоп магнитопорошковый МД-12ПЭ функционально настроен на нахождение расположения дефектов, возникающих при эксплуатации в наружных шейках на осях локомотивной колесной пары и хвостовиках сцепок. При обнаружении дефектов используется метод магнитопорошкой дефектоскопии.

Принцип работы МД-12ПЭ

Принцип работы устройства основан на особенностях процесса распределения частиц магнитного порошка в неоднородном магнитном поле. При намагничивании детали происходит распределение магнитного потока по ее поверхности, и вместе нарушения целостности происходит перераспределение потока и выход на поверхность частиц ферромагнитного материала. Основным достоинством при использовании устройства является высокая степень локализации обнаруженных дефектов.

Использование прибора

При определении дефектов с помощью устройства, следует учитывать зависимость напряженности магнитного поля от диаметра исследуемой детали.

Намагничивающее устройство представляет собой соленоид с рабочим отверстием, внутри соленоида, с одной стороны, размещается магнитопровод прямоугольного сечения. Так же при проведении контроля, осмотр детали проводят со стороны противоположной магнитопроводу. Для соединения управляющего блока и намагничивающего устройства используется соединительный кабель, входящий в комплект поставки.

При эксплуатации устройства следует помнить, что прибор не является влагозащищенным, поэтому следует избегать попадания влаги на управляющий блок и конструктивные элементы.

Технические параметры дефектоскопа приведены в таблице:

Параметр

Значение

Продукция

Дефектоскоп МД-12ПЭ

Диметр рабочего отверстия соленоида, мм

240

Мощность прибора, кВт

1,86

Значение величины магнитного поля, без детали, по центру рабочего отверстия, А\м

12000

Питающее напряжение, В

220

Значение тока намагничивания соленоида, без детали, А

36

Размеры управляющего блока:

Длинна

275

Высота

520

Ширина

320

Размеры устройства намагничивания:

536х60х420

Вес управляющего блока, кг

45

Сетевой кабель, м

5

Соединительный кабель, м

10

Дефектоскоп поставляется в следующей комплектации:

  • Устройство намагничивания – эксцентричное.
  • Управляющий блок.
  • Кабель подключения к электросети.
  • Кабель соединительный – от управляющего блока до соленоида.
  • Провод заземления.
  • Паспорт устройства.
  • Руководство по эксплуатации.

При соответствии нормам хранения и использования на устройство распространяется гарантия сроком – 12 месяцев.
