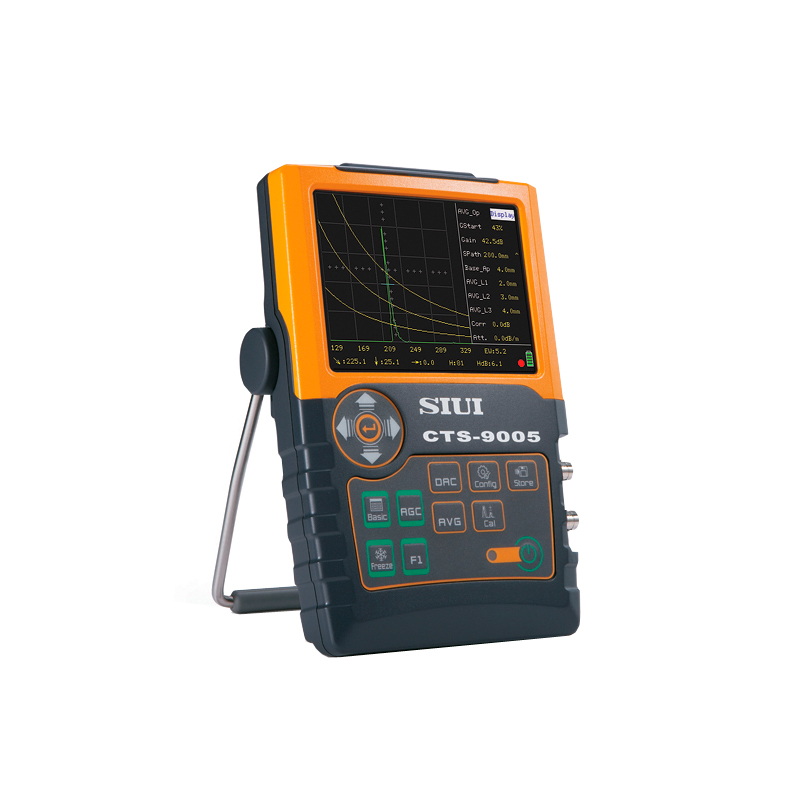

Ультразвуковой дефектоскоп SIUI CTS-9005

Average: 8 (1 vote)
Категория:

Ультразвуковой дефектоскоп SIUI CTS-9005 - это одноканальный дефектоскоп, отображающий эхо-сигналы в виде А-скана.

Особенности

  • Изображение выводится на яркий цветной 5,7" дисплей с широким углом обзора.
  • Не смотря на ограниченный функционал предусмотрена функция ВРЧ, возможность построения АРД-диаграмм и кривых DAC.
  • Программа прибора отображает на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням.
  • Автоматический расчет эквивалентной площади отражателя позволяет отказаться от ручных расчетов и повысить производительность.
  • Возможна работа с преобразователями головных волн, удобными для выявления приповерхностных трещин и непроваров.
  • Функции толщиномера нет.
  • Измерение толщины возможно с использованием глубиномера методом перехода через ноль.
  • Диапазон измерений 5-13 000 мм.
Параметры Значения
Погрешность аттенюатора 12 дБ±1дБ
Динамический диапазон ≥30дБ
Минимальная толщина контроля ≤3 мм (с датчиком P5-10L)
Уровень шумов ≤10(1-4Мгц)
Рабочий диапазон частот 0,5-10 ;С 2-мя шагами ;1-4/0,5-10
Диапазон детектирования 0-13000мм (продольная волна по стали)
Перестановка импульсов 10-1000мм (продольная волна по стали)
Диапазон задержек в призме 0-200 мс
Скорость ультразвука в материале 400-15000м/с
Питание Низкое/Высокое
Демпфирование Низкое/Высокое
Подавление 0-80%
Детектирование Позитивное, негативное, полное, фильтр RF
Регулировка усиления 0-110дБ с шагом 0,5/2/6/12
Порт Ethernet Подключение к ПК
Развертки Формирование изображения А-скана
DAС Используется для построения, установки и применения DAС кривых
АРД Используется для построения, установки и применения АРД диаграмм
Функция AWS D1.1/D1.5 нет
Функция API 5UE нет
Коррекция округлой поверхности нет
Измерение протяженности дефекта нет
Определение толщины нет
B-скан нет
Снимок экрана Печать изображение экрана и экспортировать его на USB диск
USB Данные могут быть сохранены на USB носитель
Стробы Режим строба: выключение/позитивный/негативный/позитивный с сигналом/негативный с сигналом
Память 300 наборов данных, включая настройку системы, статус дефектоскопии, и другие
Сигнализация выключение/включение, включение и выключение звукового сигнала
Автоматическое усиление Амплитуды эха в стробе автоматически скорректированы в назначенные амплитуды.
Настройка амплитуд: 80%/100%
Запоминание пика На дисплее огибающая формы волны
Пик эхо-сигнал Запоминание максимума волны
Функция заморозки экрана Заморозить форму волны на экране
Увеличение Увеличение/Уменьшение области на экране, занимаемой сигналом
Автоматическая калибровка Для калибровки задержки в призме и скорости звука в материале.
Измерение угла Измерение угла датчиков
Дисплей ЖКИ дисплей ;5,7 дюймов; 320x240 пикселей
Время работы ≥7ч
Рабочее напряжение питания 9-12 DC(внешний блок питания); 6,0-8,4(Батарея)
Диапазон рабочих температур От -10.° С до 40.°С
Вес 1,15кг с аккумуляторами
Размер 152х240х52мм (BxШхД)
Язык Русский, Китайский, Английский, Японский, Французский, Испанский, Немецкий, Португальский
