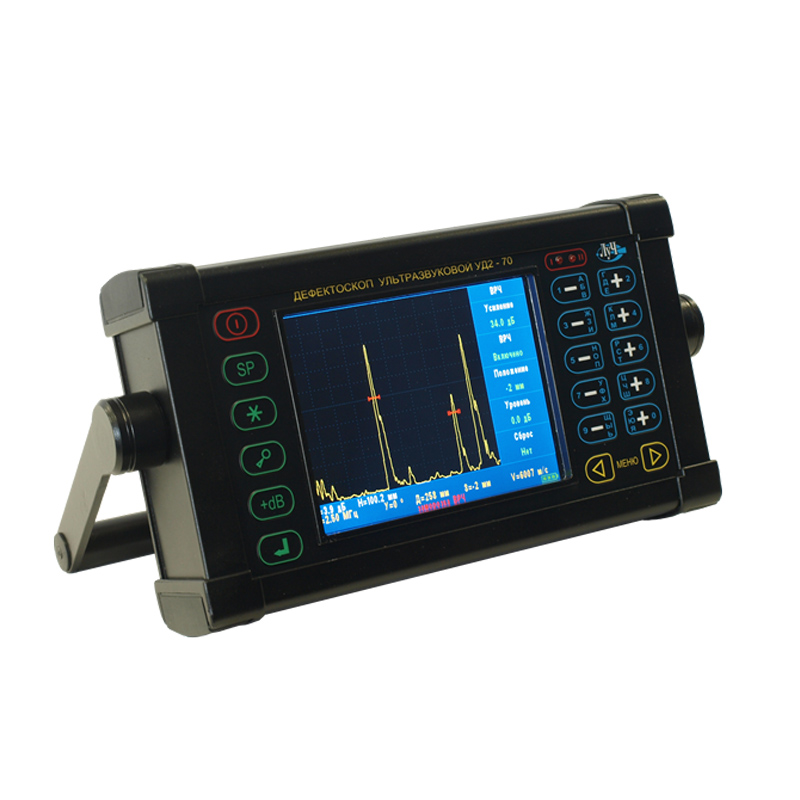

Дефектоскоп УД2-70

No votes yet
Категория:

Ультразвуковой дефектоскоп УД2-70 предназначается для оперативного выявления внутренних дефектов в металлических изделиях, заготовках, полуфабрикатах и т. п. В частности устройство позволяет обнаружить изъяны сплошности и нарушение однородности структуры материала. Помимо выявления факта наличия дефектов, УД2-70 способно проинформировать об их точном местонахождении внутри детали путем сверки отношений амплитуд отраженного от дефекта сигнала.

Область применения

Дефектоскоп УД2-70  используется во многих отраслях промышленности в отделах контроля качества и испытательных лабораториях. Дефектоскоп позволяет выявить брак в опытных образцах продукции, в частности содержащих паяные соединения.

Работа с устройством

В приборе установлено два измерительных строба, функционирующих независимо друг от друга. При обнаружении дефекта, устройство подает автоматический сигнал. Результаты серийного сканирования могут автоматически протоколироваться посредством фирменного ПО «Ultra UD2-70». Устройство хранит до сотни вариантов программных настроек, подходящих под ту или иную задачу.

Дополнительные функции:

  • Внутренняя память позволяет хранить 100 отсканированных изображений, 2 тыс. результатов в виде параметров отраженных сигналов;
  • Функция совместной работы с АРД-диаграммами;
  • Режим «ПИК»;
  • Функция «электронная лупа»;
  • Функция «стоп-кадр»;
  • Совместный режим рабочего состояния с АРУ.

Ультразвуковой дефектоскоп УД2-70 трудится по параметрам, заложенных в программу работы:

Параметр

Значение

Варианты рабочих частот, МГц

1,25; 1,8; 2,5; 5; 10

Пределы настроек контроля наличия возможных дефектов (стальная деталь), мм

10-5000

Размер динамического размера усиления по приемному тракту

Разброс 0-100 дБ

Динамический диапазон временной настройки уровня чувствительности, дБ

60

Погрешность при выявлении глубины нахождения дефекта, мм

±(0,5+0,02 Nx)

Погрешность при вычислении отношения размеров амплитуд рабочих сигналов, дБ

±(0,2+0,03 Nx)

Самостоятельный размер собственной зарядки по работе

8 часов

Поддерживаемый стандарт защиты

IP65

Рекомендуемая температура рабочей среды, 0С

-10..+50

Габариты устройства, см

24,7×14,7×8

Масса, кг

3,5
