Дефектоскоп Sonocon B

No votes yet
Категория:

Ультразвуковой дефектоскоп Sonocon B нужен для определения внутренних дефектов материалов, деталей и изделий.

Назначение дефектоскопа Sonocon B

Дефектоскоп Sonocon B предназначен, чтобы справляться с такой работой:

  • для определения наличия внутренних дефектов материалов и изделий, сварных швов;
  • измерения эквивалентного размера дефекта материала;
  • определения координат расположения дефектов;
  • измерения распространения ультразвука в разных материалах;
  • определения амплитуд сигналов отражённых от дефектов в материале.

Производится дефектоскоп с опцией измерения толщины материала с последующим протоколированием данных в файлы.

Конструкция Sonocon B

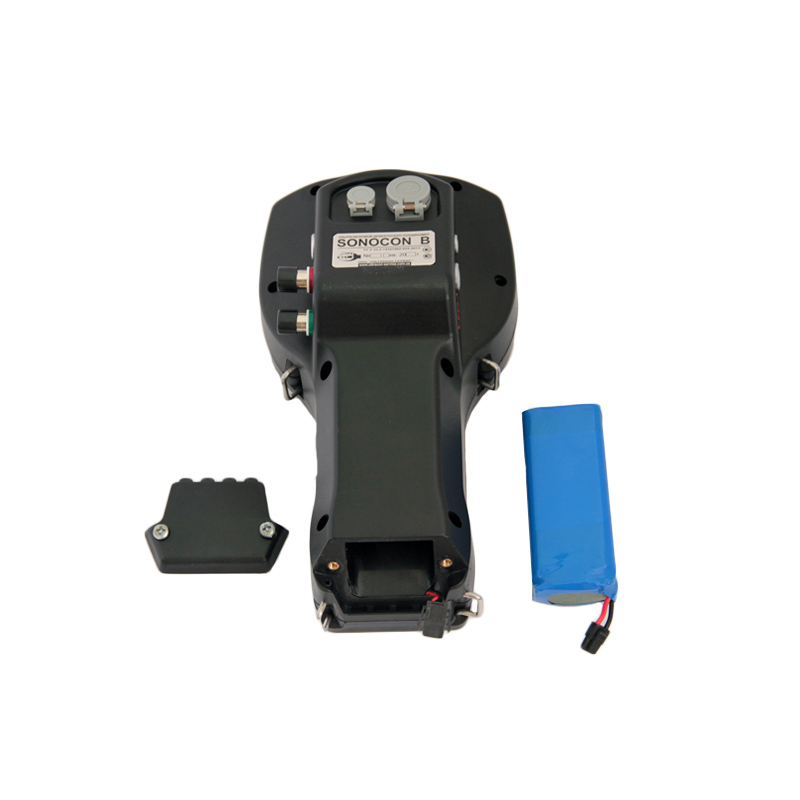

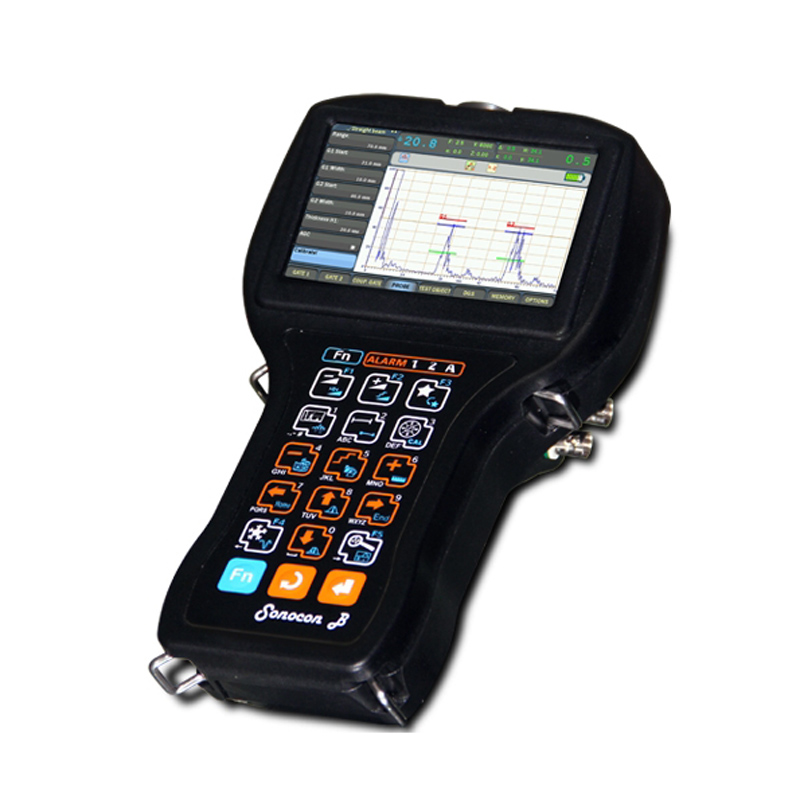

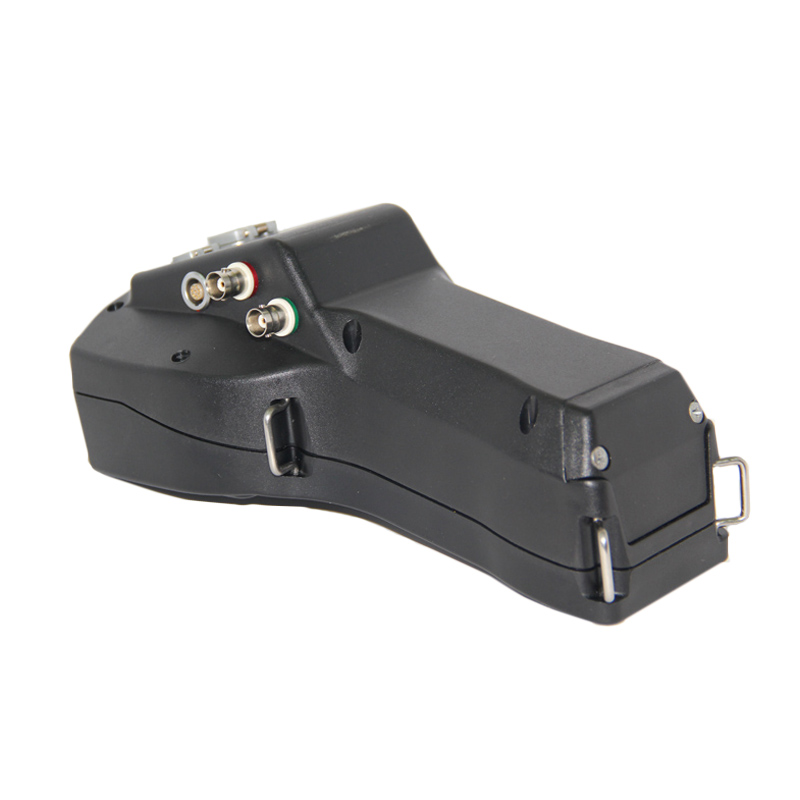

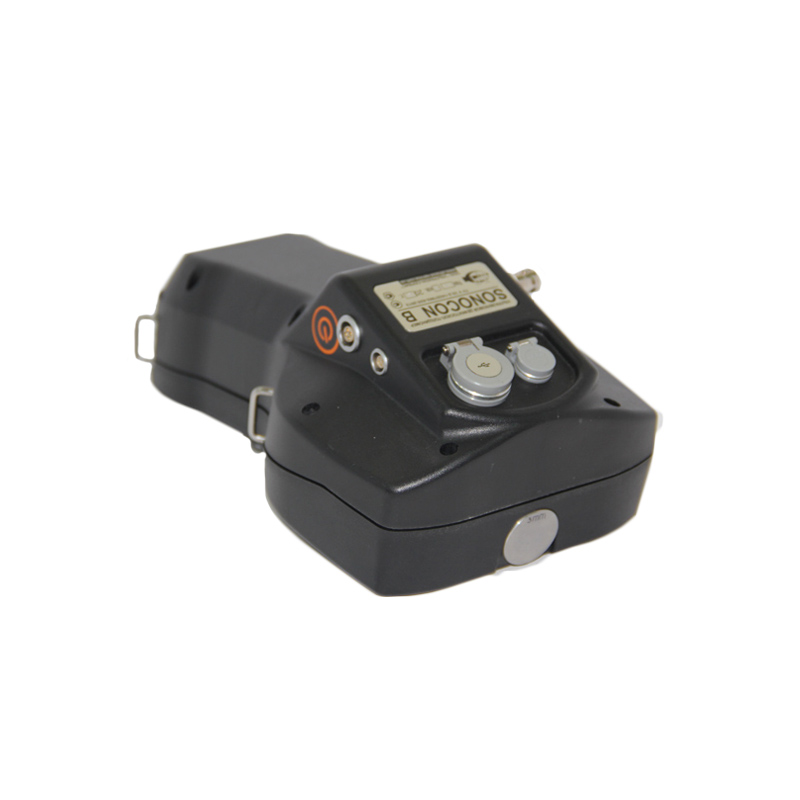

Sonocon B производится в пластиковом корпусе. На передней лицевой его стороне расположен цветной монитор с разрешением 800×480 пикселей, под ним установлена клавиатура управления прибором. На боковых и задней сторонах корпуса находятся разъёмные соединители для подключения ультразвуковых преобразователей, головных телефонов, персонального компьютера. Питание прибора осуществляется от встроенной легкосъёмной аккумуляторной батареи напряжением 12 В и ёмкостью 4500 мАч для её заряда в комплект поставки входит зарядное устройство. На полностью заряженной батарее дефектоскоп может работать не менее 8 часов.

Дефектоскоп Sonocon B снабжен параметрами, чтобы заниматься работой в условиях:

Монитор

800×480 пикселей (97×60 мм), TFT

Напряжение питания прибора

12 В, 4,5 Ач (аккумуляторная батарея), зарядное устройство

Время работы от АКБ

8 ч

Отображение результатов

базовая версия

вывод пяти параметров (на выбор пользователя)

версия с толщиномером

пять параметров, отображение карты или/и среза толщин с реальными координатами

Зондирующий импульс

амплитуда 20/200 В автоматической длительности (в зависимости от рабочей частоты приёмного тракта)

Частота зондирующих импульсов

30÷1000 Гц (шаг 1 Гц)

Параметры приёмного тракта

частотный диапазон

0÷20 МГц

коэффициент усиления

0÷110 дБ (шаг 1 дБ)

Диапазон измерения толщины

0,6 мм÷6 м

Диапазон измерения эквивалентных параметров

площадь

0,8÷314 мм2

диаметр

1÷20 мм

Скорость распространения значений УЗК

Разброс показетелей 1000÷10000 м/с

Линейная компенсированная отсечка

0÷80 %

Угол взвода УЗК

0÷90 °

Измерительные стробирующие импульсы

два трёхуровневых независимых, специальный строб АРУ, дополнительный строб контроля акустического контакта

Сигнализация

световая, звуковая

Разъёмы

USB, mini USB, BNC, под головные телефоны (наушники)

Память

8 Гб (microSD)

Габаритный размер

241×112×134 мм

Масса полной комплектации с АКБ

950 г
