Дефектоскоп УДС2-73

No votes yet
Категория:

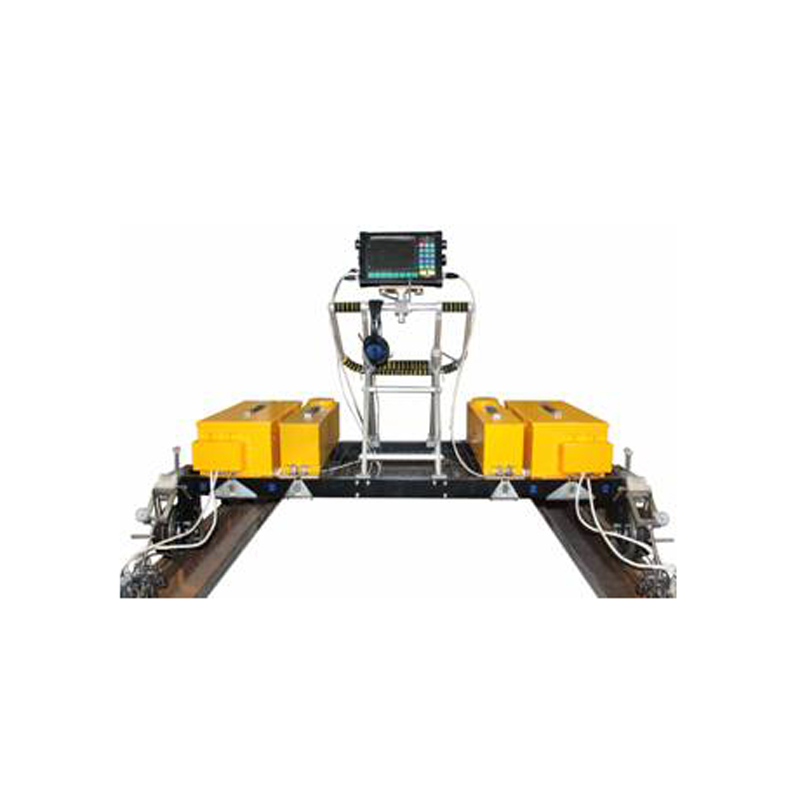

Ультразвуковой рельсовый дефектоскоп УДС2-73 – устройство, смонтированное на передвижной тележке, оснащённое цветным  TFT дисплеем высокой контрастности. Оборудование способно обеспечивать отображение снятой информации в форме А-скана или Б-скана. Дефектоскоп предусматривает наличие визуальной и звуковой сигнализации, а также возможность переключения рабочих режимов с применением «горячих клавиш».

Назначение дефектоскопа УДС2-73

Дефектоскоп УДС2-73 используется для обнаружения дефектов одновременно на обеих нитях железнодорожных путей, обеспечивая непрерывный контроль по всей длине и сечению. Также с помощью дефектоскопа этой модели выполняется контроль сварных стыков и сечений.

В процессе работы дефектоскопа может быть использовано несколько методов в зависимости от исследуемой зоны на поверхности рельсов. При этом может быть использован метод с зеркальным наклонным ПЭП или эхо-технологией контроля рельсовой головки. Анализ выполняется как по ходу, так и против движения в рабочей и нерабочей зоне рельсов.

Конструкция

Наиболее эффективными методами контроля шейки при её проектировании на подошву становится зеркально-теневой и эхо-метод а также метод наклонных ПЭП. В результате обеспечивается полный контроль рельсов на наличие в них продольных и поперечных трещин, а также проверка болтовых соединений.

В зависимости от используемого во время работы метода используются специальные настройки. При необходимости возможно формирование документации в электронном виде в процессе проверки рельсовых нитей. Впоследствии они после расшифровки позволяют составлять полноценные и точные отчёты.

Ультразвуковой рельсовый дефектоскоп УДС2-73 после начала работы содержит все возможности для работы:

Каналы вывода работы

Ультразвуковых 28 штук

Количество ультразвуковых блоков

4

Способ сохранения данных

Flash-память

Типы установленных разъемов

BNC и RS-19

Параметры аккумулятора

тип батареи

никель-металлгидридная

ёмкость

17 Ач

напряжение

12 В

время работы

8 ч

Максимальная мощность потребления

30 ВА

Время, необходимое для установки прибора в рабочий режим

до 15 с

Язык

английский/русский

Разрешение дисплея

800Х480 пикс.

Тип выхода датчика

однокоординатный датчик пути

USB

USB-A (host) и USB-B (slave)

Предельные показатели основной абсолютной погрешности при выполнении измерений

Насколько по глубине залегают дефекты dН

±(0,5+0,02НY) мм

координаты δХ

±(0,5+0,02Х) мм

координаты δУ

±(0,5+0,02Y) мм

Отношение между амплитудами сигналов

∆N = ±(0,2+0,03N) ∆N при ∆N = 20÷80 дБ

Допустимое время нестабильности чувствительности приёмного тракта за 8 ч работы в непрерывном режиме

±0,5 дБ

Число каналов для выполнения ручного контроля

2

Число каналов для выполнения сплошного контроля

26
