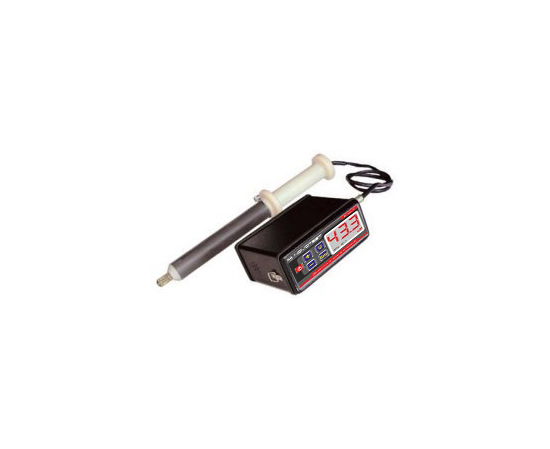

Электроискровой дефектоскоп NOVOTEST Искра-1

No votes yet
Категория:

Дефектоскоп импульсный электроискровой NOVOTEST ИСКРА -1 предназначен для контроля сплошности изоляционных покрытий (полимерных, эпоксидных, битумных и др. ) трубопроводов, нефтегазопроводов и других изделий в процессе их эксплуатации и ремонта.

Область применения

Дефектоскоп электроискровой используется для контроля целостности изоляционных покрытий на основе полимерных материалов или битумных мастик. Дефектоскоп может быть применен, как на строящихся, так и на эксплуатируемых металлических нефте- и газопроводах с толщиной изоляции до 12 мм. Контроль качества изоляционного покрытия используется для оценки эффективности противокоррозионной защиты нефте- и газопровода.

Устройство и принцип действия

Дефектоскопы выпускаются в двух исполнениях - с цветным и монохромным дисплеем. Цветной дисплей - современное решение, повышающее качество восприятия информации оператором, однако имеющее недостаток - на солнце картинка на дисплее существенно теряет в яркости и контрастности. Монохромный ЖКИ индикатор с яркой белой подсветкой - проверенное временем решание для полевого (уличного) использования приборов. По умолчанию приборы выпускаются с монохромными дисплеями.

Принцип работы прибора дефектоскопа NOVOTEST ИСКРА -1 основан на фиксации мест пробоя между электродом, подключенным к источнику высокого напряжения и вторым электродом, который подключается к трубопроводу (или иному объекту, покрытие на котором контролируется).

Дефектоскоп удобен в работе, имеет все необходимые органы управления и при этом не перегружен лишними кнопками и регуляторами. Прибор работает со сменными электродами, которые могут иметь различную форму, материал и, как следствие, назначение.

Технические характеристики
Параметры Значение
Толщина контролируемых покрытий до 12 мм
Наименьший диаметр выявляемого дефекта 0,1 мм
Скорость перемещения электрода не более 25 см/с
Выходное напряжение 1,5 - 36 кВ
Частота следования импульса 30 - 35 Гц
Время непрерывной работы от аккумуляторной батареи не менее 5 часов
Масса узлов:
  • высоковольтного трансформатора
  • блока управления
  • Комплекта в упаковке.
0,8 кг
3,7 кг
7 кг

Комплектность

В стандартный набор поставки дефектоскопа NOVOTEST ИСКРА -1 входит:

  • Высоковольтный трансформатор;
  • Блок контроля и управления;
  • Провод заземления, снабженный зажимом типа крокодил;
  • Штырь заземления;
  • Магнит;
  • Комплект электродов;
  • Зарядное устройство;
  • Насадка-удлинитель для высоковольтного электрода;
  • Паспорт;
  • Упаковка.
