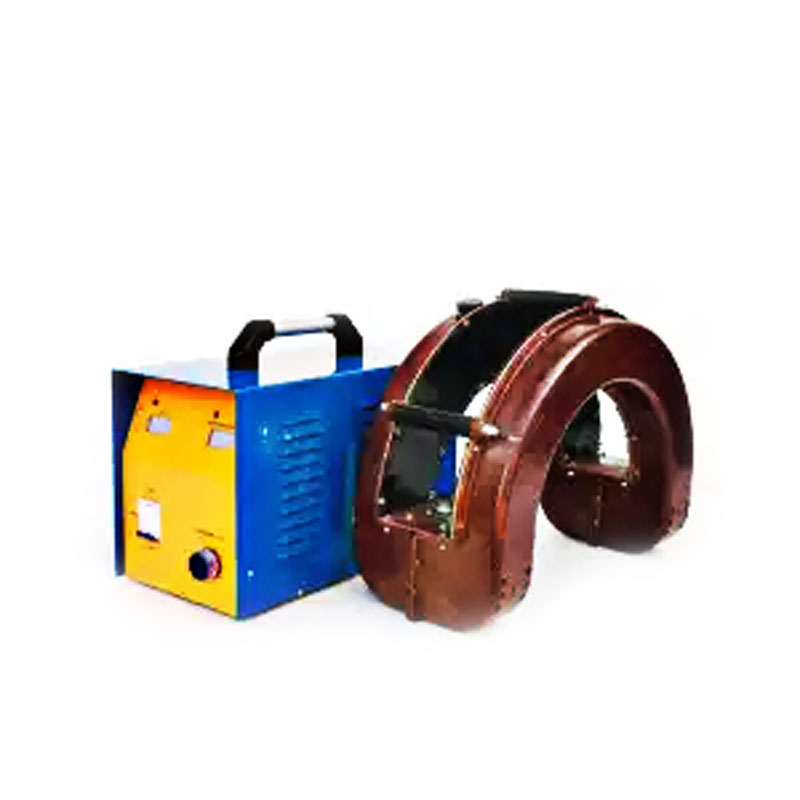

Дефектоскоп МД-12ПС

Дефектоскоп магнитопорошковый МД-12ПC -  это прибор, использующийся для локализации дефектов, возникающих в процессе эксплуатации подвижного железнодорожного состава, и других габаритных деталей, выполненных из магнитомягких сталей. Устройство, для определения поверхностных дефектов, использует принцип магнитопрошковой дефектоскопии.

Принцип работы МД-12ПС

 Принцип обнаружения дефектов, с помощью данного прибора, заключается в намагничивании исследуемой детали, седлообразным соленоидом, за счет чего на поверхности детали происходит образование магнитных линий, которые деформируются в месте нахождения дефектов. В результате перераспределения магнитного потока, в местах нахождения трещин, происходит образование местных полюсов магнитной напряженности, к которым и притягиваются частицы магнитного порошка, обозначая и локализуя места нахождения деформаций.

Тип исполнение прибора – ГСП, это обуславливает невозможность его применения в местах, где возможно попадание брызг воды на корпус, и в местах с сильной запыленностью.

Технические характеристики

Габаритные размеры деталей при контроле целостности, с помощью данного прибора, не должны превышать, в длину – 600 мм., и иметь сечение больше – 100 мм, эти показатели обусловлены седлообразной формой соленоида.  Эксплуатация приборов возможна на разнообразных предприятиях.

Основные технические параметры:

Техническая характеристика

Значение

Размер отверстия соленоида, мм

270

Максимальная мощность, кВт

2,5

Напряженность магнитного поля, А\м

15000

Напряжение питания соленоида, В

36

Питающее напряжение, В

220

Размеры управляющего блока, мм:

Длинна

275

Ширина

520

Высота

320

Вес управляющего блока, кг.

59

Размеры соленоида

472х215х353

Масса соленоида, кг.

17

Длина силового типа кабеля, метры

5

Длина соединительного вида кабеля, метры

10

 При работе с прибором следует помнить, что длинна зоны достаточного намагничивания зависит от диаметра и длинны детали, значения данной зависимости можно посмотреть в руководстве по эксплуатации прибора.

Комплектация

В комплект поставки дефектоскопа входит:

  • Седлообразный соленоид.
  • Управляющий блок.
  • Силовой кабель.
  • Соединительный кабель.
  • Заземляющий проводник.
  • Руководство по эксплуатации.
  • Паспорт устройства.
  • Розетка РШ-п-20-IРУЗ-01-10/220.

На дефектоскоп распространяется гарантия завода производителя, срок действия гарантии – 12 месяцев.
