Дефектоскоп Sonocon Focus

No votes yet
Категория:

Ультразвуковой дефектоскоп на фазированных решетках Sonocon Focus относится к измерительным устройствам, с помощью которых можно производить экспрессное ручное или автоматическое сканирование сварных соединений, металлических изделий и заготовок, элементов оборудования. Отличием этого прибора является возможность работы с фазированными решетками Sonocon Focus.

Область применения дефектоскопа Sonocon Focus

Дефектоскоп Sonocon Focus работает на предприятиях, которые занимаются производством различных конструкционных изделий. Наличие в производственных цехах этого оборудования позволит непосредственно в рабочих условиях осуществлять процедуры дефектометрии и дефектоскопии. Благодаря этому можно своевремнно вносить коррективы в производственный процесс, чтобы исключить появление брака.

Устройство и работа

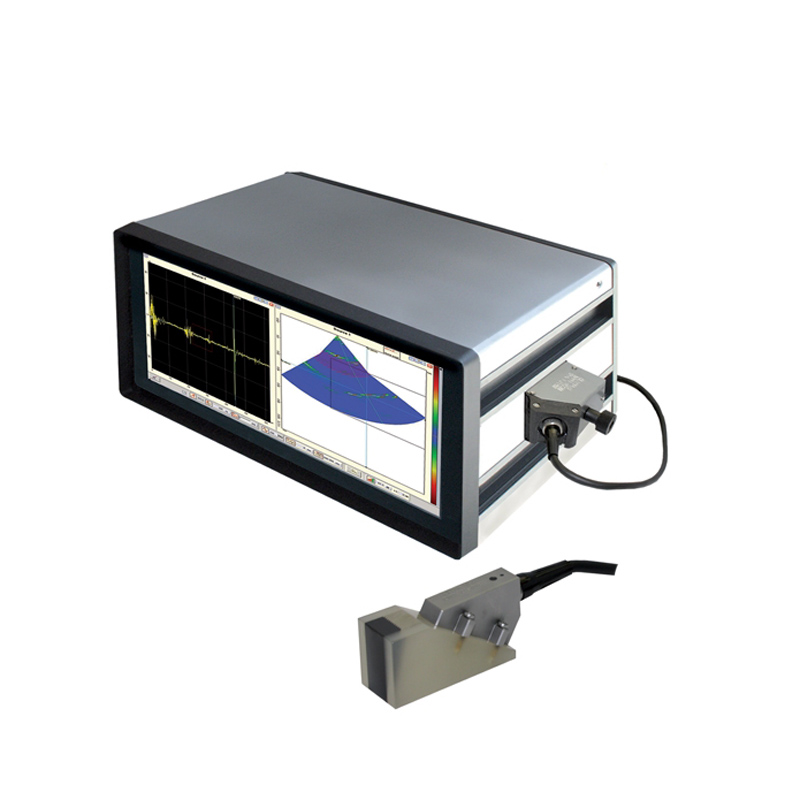

Прибор выполнен в виде электронного блока с информационной передней панелью, на которой выводится измерительная информация в виде графиков, сканов, гистограмм, числовых значений. К электронному модулю подключается компактный УЗ-датчик, с помощью которого и осуществляется структурная ультразвуковая диагностика контролируемых деталей, заготовок.

Для работы УЗ-сканера применяется два частотных диапазона – 2,5 МГц и 5,0 МГц. В процессе сканирования могут задействоваться линейные, секторные или комбинированные фокальные законы.

Преимущества УЗ-дефектоскопов

Дефектоскоп с фазированными решетками Sonocon Focus отличается следующими преимуществами по сравнению с аналогами:

  • простота сканирования исследуемых объектов;
  • высокая скорость проводимых операций;
  • использование разных схем УЗ-исследования;
  • возможность контроля объектов сложной формы;
  • наглядная визуализация измерительных данных.

Используемые рабочие частоты:

2,5 МГц / 5,0 МГц

Максимально возможное число элементов:

64

Предельно допустимое число элементов в активных группах:

16

Используемые фокальные алгоритмы:

секторное, линейное или комбинированное сканирование

Поддерживаемая форма представления данных:

A, B, C, D, S сканы

Диапазон частот пропускания приемного тракта:

1…10 МГц

Величина регулировки коэффициента усиления дискретность его выбора:

86 дБ / 0,4 дБ

Тип сигналов, формируемых генератором:

Импульсы прямоугольной формы

Величина напряжения на зондирующем устройстве:

10…80 В

Продолжительность одного импульса

от 20 до 1275 нс

Задержка передачи импульса:

0…8 мс

Показатель дискретности и точности выбора временного интервала задержки:

10 нс / 1 нс
