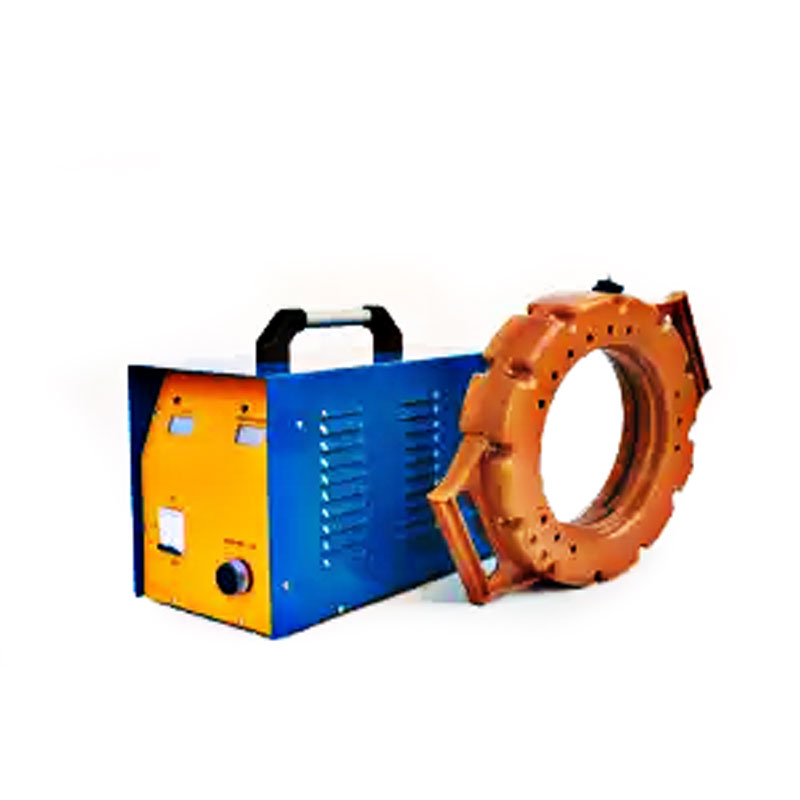

Дефектоскоп МД-12ПШ

Дефектоскоп магнитопорошковый МД-12ПШ прибор использующий в своей работе метод магнитопорошковой дефектоскопии, и предназначен для обнаружения дефектов, поперечных трещин, возникающих в процессе эксплуатации в шейках и предступичных частей вагонных пар.

Назначение прибора МД-12ПШ

Принцип работы прибора основан на распределении ферромагнитных частиц в магнитном поле относительно магнитных линий. В процессе обнаружения дефектов происходит намагничивание исследуемой детали, в результате этого на ее поверхности образуются магнитные линии которые, при наличии на поверхности объекта перераспределяются в зависимости от наличествующих дефектов. В местах нарушения целостности детали происходит выход на поверхность частиц магнитного порошка, обозначающих место обнаружения дефекта

Эксплуатация прибора

Устройство не является влагозащищенным, поэтому при его эксплуатации следует избегать попадания на корпус управляющего блок брызг воды и препятствовать образованию конденсата снаружи и внутри корпуса. Также не желательно попадание внутрь корпуса пылевых частиц которые могут вызвать выход из строя электронных деталей прибора.

Технические характеристики

При использовании прибора следует учитывать различную напряженность магнитного поля, в зависимости от диаметра и длины любой исследуемой детали. Намагничивание деталей с неизменным на всей длине сечением, на которые воздействует магнитное поле соленоида происходит симметрично относительно его торцов.

Ниже приведена таблица с основными техническими параметрами прибора:

Параметр

Значение

Марка

Дефектоскоп МД-12ПШ

Диаметр отверстия соленоида, мм

200

Ток намагничивания, А

45

Чувствительность:

Ширина раскрытия, мм

0,02

Протяженность, мм

5

Разрешающая способность, мм

10

Напряженность магнитного поля, без установленной детали, А\м

18000

Питающее напряжение, В

220

Размеры управляющего блока:

Длинна

275

Ширина

520

Высота

320

Масса управляющего блока, кг

45

Размеры устройства намагничивания, мм

508х76х330

Масс устройства намагничивания, кг.

9

Комплект поставки дефектоскопа

  • Устройство намагничивания, шеечное.
  • Управляющий блок.
  • Кабель подключения к электросети.
  • Кабель соединительной, для подключения соленоида к управляющему блоку.
  • Заземляющий проводник.
  • Руководство по эксплуатации.
  • Паспорт устройства.

При соблюдении всех условий эксплуатации и транспортировки на прибор распространяется гарантия завода изготовителя, равная 12 месяцам
