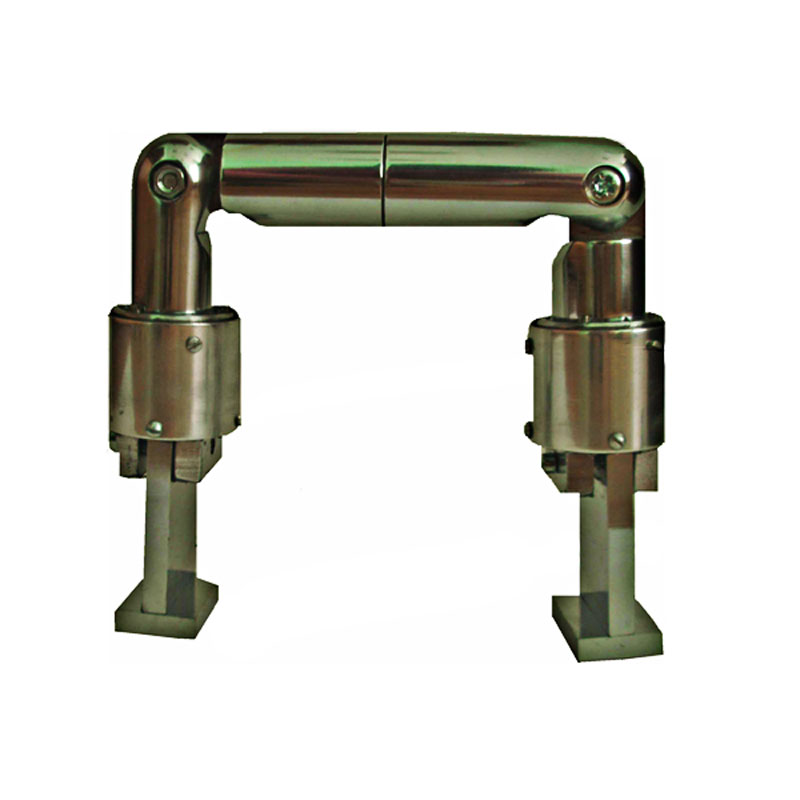

Дефектоскоп МД-4КМ

Дефектоскоп МД-4КМ является магнитным прибором, позволяющим проводить исследование деталей и изделий с пространственной формой любой сложности на наличие дефектов.

Назначение МД-4КМ

Дефектоскоп может использоваться в качестве контроля деталей и изделий (из различных марок стали) на любом участке технологического процесса их производства.

Прибор предназначен для контроля магнитопорошковым методом:

  • Сварных швов,
  • Металлоконструкций,
  • Подъемного, котельного, ж/д оборудования,
  • Трубопроводов.

Устройство и работа

Конструкция дефектоскопа состоит из:

  • Намагничивающих блоков,
  • Магнитопровода,
  • Наконечников полюсов,
  • Тросовой перемычки.

Тросовая перемычка и магнитопровод используются для соединения намагничивающих блоков, которые также могут быть использованы и раздельно.

Наконечники полюсов крепятся к намагничивающим блокам стопорными винтами.

Исследование объекта дефектоскопом МД-4КМ осуществляется по участкам, длина которых ограничена наконечниками полюсов, а ширина находится в пределах (45÷80) мм. При этом поверхность шириной (15÷20) мм, располагающаяся возле полюсов, не входит в этот участок. Поэтому перед исследованием необходима разметка поверхности с учетом особенностей контрольных участков.

Непосредственно перед исследованием поверхность протирается ветошью, обеспечивающей удаление всех загрязнений и продуктов окисления. Затем блоки располагаются на одном из контрольных участков, на который наливается магнитная суспензия, приготавливаемая из керосина и магнитопорошковой присадки. Также допустимо использовать водномагнитную суспензию.

Выявление дефектов осуществляется визуальным осмотром поверхности участка через лупу. Если невозможно однозначно определить наличие или отсутствие дефекта, то необходимо удалить с поверхности суспензию и налить новый слой.

Полная маркировка

Дефектоскоп МД-4КМ

Напряженность поля на намагничивающих полюсах на сантиметр

800 кА

Усилие на отрыв намагничивающего блока от ферромагнита

От 65 до 40 кгс

Размер определяемого поверхностного дефекта

До 120 мм

Промежуток между наконечниками рабочих полюсов

9…12 см

Рабочий температурный диапазон

(-40÷+50) °C

Магнитопровод

Диаметр 30 мм

Тросовая перемычка

Длина 500 мм

Размер

5,3х5,3х5,5 см (блок намагничивания)

7х37,5х29,5 см (сумка-контейнер)

Вес

Блок 0,7 кг

Прибор 5,4 кг
