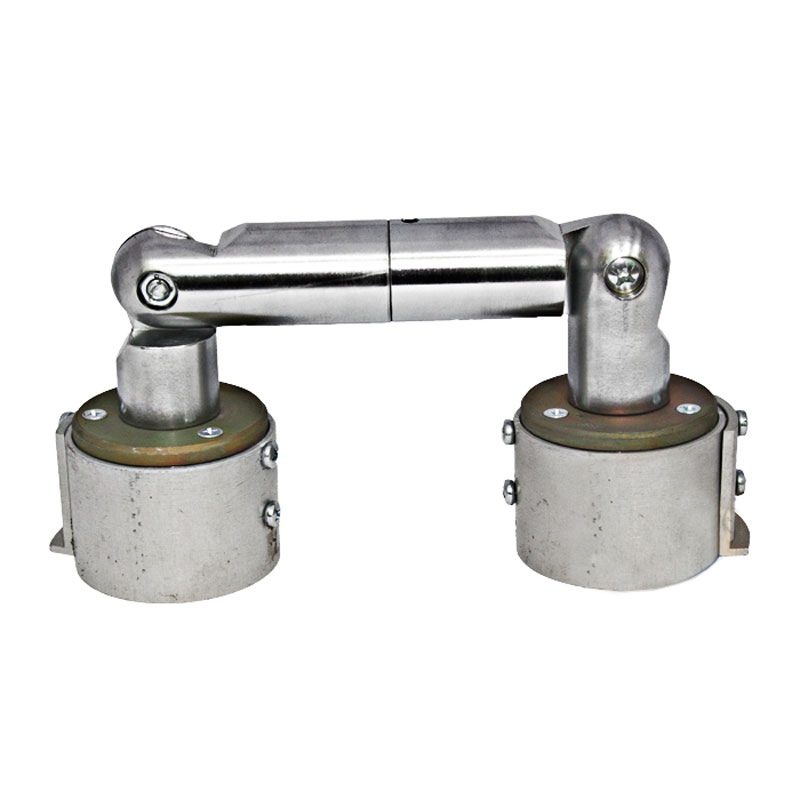

Дефектоскоп МД-4К

Дефектоскоп МД-4К является магнитным прибором, позволяющим проводить локальное исследование крупногабаритных деталей и изделий с пространственной формой любой сложности на наличие дефектов.

Назначение дефектоскопов МД-4К

Дефектоскоп может использоваться в качестве контроля деталей и изделий (из различных марок стали) на любом участке технологического процесса их производства.

Прибор предназначен для контроля магнитопорошковым методом:

  • Сварных швов,
  • Металлоконструкций,
  • Подъемного, котельного, ж/д оборудования,
  • Трубопроводов.

Устройство и работа

Конструкция дефектоскопа состоит из:

  • Намагничивающих блоков,
  • Магнитопровода,
  • Наконечников полюсов,
  • Тросовой перемычки.

Тросовая перемычка и магнитопровод используются для соединения намагничивающих блоков, которые также могут быть использованы и раздельно.

Наконечники полюсов крепятся к намагничивающим блокам стопорными винтами.

Исследование объекта дефектоскопом МД-4К осуществляется по участкам, длина которых ограничена наконечниками полюсов, а ширина находится в пределах (45÷80) мм. При этом поверхность шириной (15÷20) мм, располагающаяся возле полюсов, не входит в этот участок. Поэтому перед исследованием необходима разметка поверхности с учетом особенностей контрольных участков.

Непосредственно перед исследованием поверхность протирается ветошью, обеспечивающей удаление всех загрязнений и продуктов окисления. Затем блоки располагаются на одном из контрольных участков, на который наливается магнитная суспензия, приготавливаемая из керосина и магнитопорошковой присадки. Также допустимо использовать водномагнитную суспензию.

Выявление дефектов осуществляется визуальным осмотром поверхности участка через лупу. Если невозможно однозначно определить наличие или отсутствие дефекта, то необходимо удалить с поверхности суспензию и налить новый слой.

Как правильно называется

Дефектоскоп МД-4К

Напряженность поля на намагничивающих полюсах

Примерно 850 кА на см

Усилие на отрыв намагничивающего блока от ферромагнита

Примерно 30 килограмм

Размер определяемого поверхностного дефекта

12 сантиметров (в среднем)

Расстояние между наконечниками полюсов

Минимум 90 мм, максимум 120 мм

Рабочий температурный диапазон

(-40÷+50) °C

Диаметр магнитопровода

3 сантиметра

Длина тросовой перемычки

50 сантиметров

Размер

53х53х55 мм (намагничивающий блок)

70х375х295 мм (сумка-контейнер)

Вес

700 грамм (намагничивающий блок)

5,4 кг (полный комплект)
