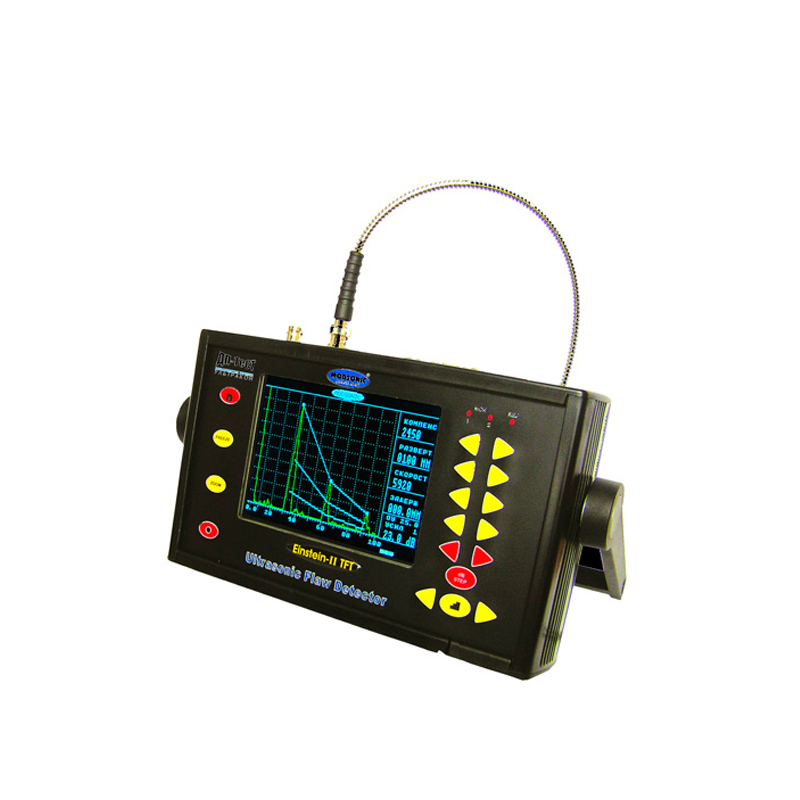

Ультразвуковой дефектоскоп EINSTEIN II

Average: 9 (1 vote)
Категория:

Ультразвуковой дефектоскоп EINSTEIN II предназначен для:

  • ультразвукового контроля продукции на наличие дефектов типа нарушения плотности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений;
  • измерения глубины и координат залегания дефектов.

Особенности

  • Компактный и лёгкий электронный блок прибора (2,3 кг).
  • Память прибора позволяет сохранить 200 А-скан-изображений и 50 настроек прибора для работы с разными объектами контроля.
  • Автоматический сигнализатор дефектов и двойное стробирование.
  • Построение DAC-кривых.
  • 8 часов автономной работы (обеспечиваются Li-Ion аккумуляторами).
  • Цветной TFT дисплей с хорошим качеством изображения при прямых солнечных лучах, также имеется различные способы отображения сигнала.
Технические характеристики
Параметры Значения
Диапазон контроля 10 мм - 5 м по стали с разрешением 1 - 10 мм
Диапазон скорости звука 1000 - 9999 м/с с шагом 1 - 10 м/с
Размер задержки до 3 м с шагом 0,5 - 5 мм
Усиление 100 дБ с шагом 0,5;1;2;6;12 или 20 дБ
Отсечка 0 - 100% с индикацией
Детектирование по фронту сигнала с фильтром
Диапазон частот 0,5 - 10 МГц
Режимы работы импульс-эхо, Tx/Rx
Питание Li-Ion аккумуляторы 14,4 VDC, 4 AH, обеспечивают работу на протяжении около 8 часов
Полная зарядка аккумуляторов за 2,5 часа
Зарядное устройство сеть 100/240 VAC c индикатором зарядки
Рабочий диапазон температур 0 - 55° C
Габаритные размеры 152х255х70 мм
Масса 2,3 кг с аккумуляторами

В стандартный набор дефектоскопа EINSTEIN II входит:

  • аккумулятор Li-Ion
  • зарядное устройство/сетевой блок питания
  • защитный чехол
  • транспортировочный чемодан
  • программное обеспечение
  • кабель соединения дефектоскопа с ПЭВМ
  • кабель соединения дефектоскопа с принтером
  • руководство по эксплуатации (на англ. и рус. языках)
  • свидетельство о метрологической аттестации
  • три УЗ преобразователя на выбор
  • соединительный кабель к преобразователям
