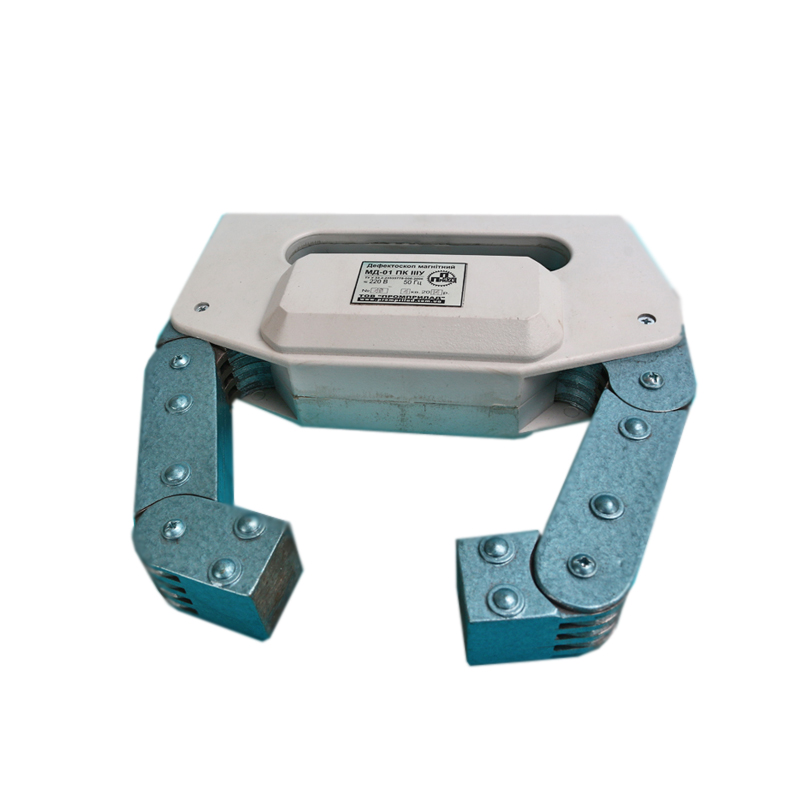

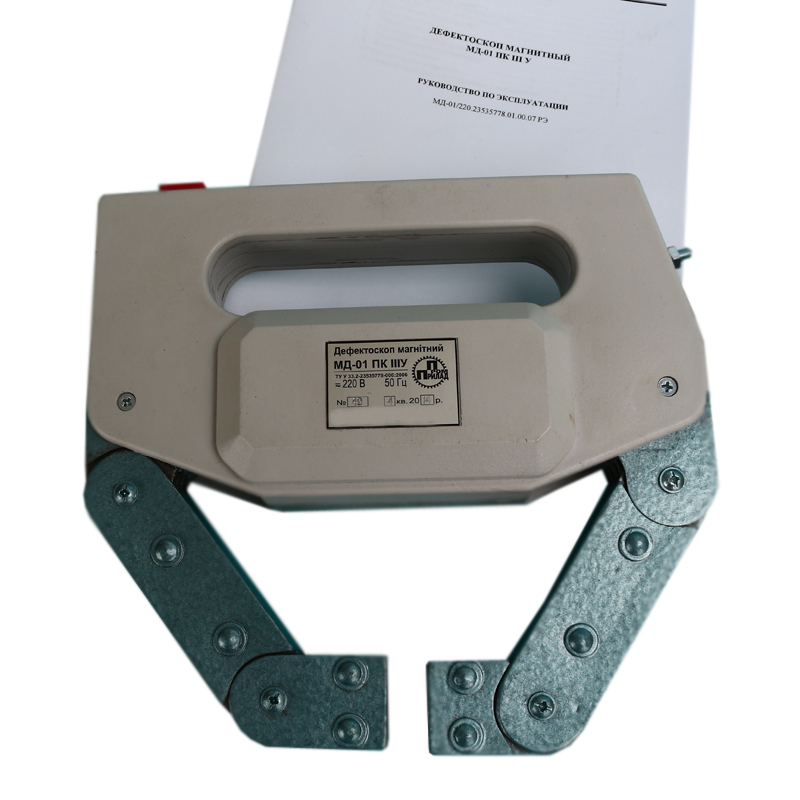

Дефектоскоп магнитопорошковый МД-01ПК ІІІ У

Голосов: 1
Документация:
Паспорт(1.03 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дефектоскоп магнитопорошковый МД-01ПК ІІІ У предназначен для выявления дефектов в ферромагнитных деталях, относительная магнитная проницаемость которых не менее 40.

Область применения

Магнитопорошковые дефектоскопы широко используются при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления, внутренних поверхностей сосудов и емкостей, сварных соединений, трубопроводов и других металлических конструкций.

Принцип действия

Дефектоскоп позволяет производить размагничивание деталей после проведения контроля. Постоянное магнитное поле наиболее удобно для выявления подповерхностных дефектов (на глубине до 2..3 мм). Переменное магнитное поле применяется для обнаружения наиболее мелких поверхностных дефектов. При правильном намагничивании это устройство обеспечивает выявление дефектов с раскрытием от 2,5 мкм и протяженностью более 0,5 мм.

Характеристики

Параметры Значения
Рабочее напряжение 220(12)* В
Габаритные размеры 175 х 170 х 55 мм
Масса дефектоскопа в комплекте, не более 8,3 кг
Сигнализация разряда батареи для модификации МД-01ПК/12.
Напряженность переменного магнитного поля на участке контролируемой поверхности при номинальном расстоянии между полюсами 140 мм не менее 2 кА/м
Подьемная сила дефектоскопа в режиме работы "постоянное поле" не менее 4,5 кгс

Комплектация

Комплектность

В стандартный набор поставки магнитного дефектоскопа МД-01 ПК III У (аккумуляторного) входит:

  • дефектоскоп - 1 шт.;
  • аккумулятор 12 В 18 А×ч - 1 шт.;
  • зарядное устройство - 1 шт.;
  • вставка плавкая АТО-30А - 2 шт.;
  • фонарик - 1 шт.;
  • лупа - 1 шт.;
  • черная магнитная суспензия - 1 шт.;
  • руководство по эксплуатации МД-01/12.23535778.01.00.07 РЭ - 1 экз.;
  • упаковочный чемодан (сумка специализированная) - 1 шт.

Поставка для экспорта:

  • дефектоскоп - 1 шт.;
  • аккумулятор 12 В 18 А×ч - 1 шт.;
  • зарядное устройство - 1 шт.;
  • вставка плавкая АТО-30А - 2 шт.;
  • фонарик - 1 шт.;
  • лупа - 1 шт.;
  • руководство по эксплуатации МД-01/12.23535778.01.00.07 РЭ - 1 экз.;
  • упаковочный чемодан (сумка специализированная) - 1 шт.

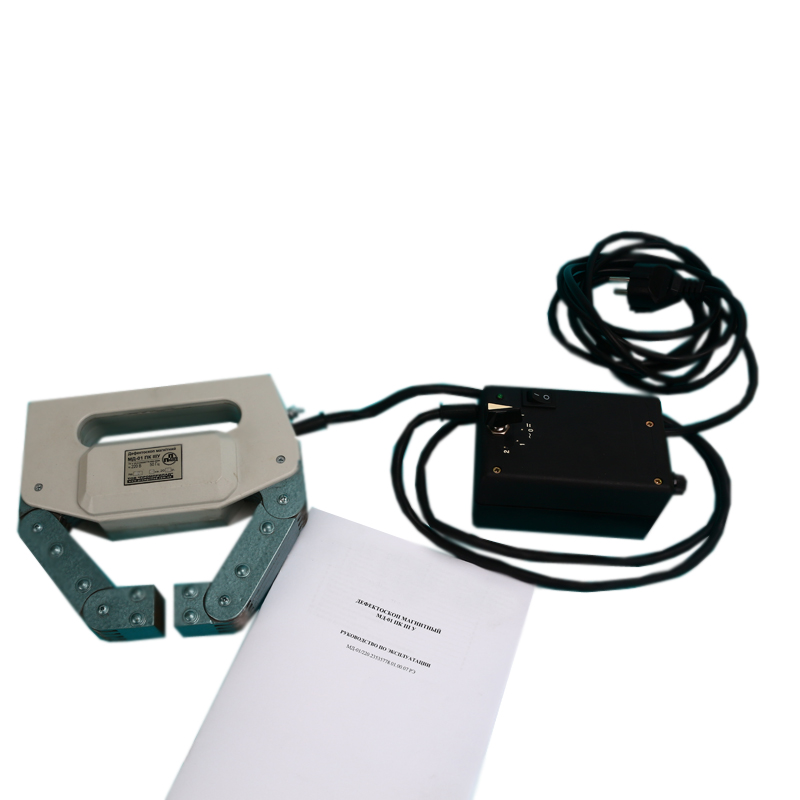

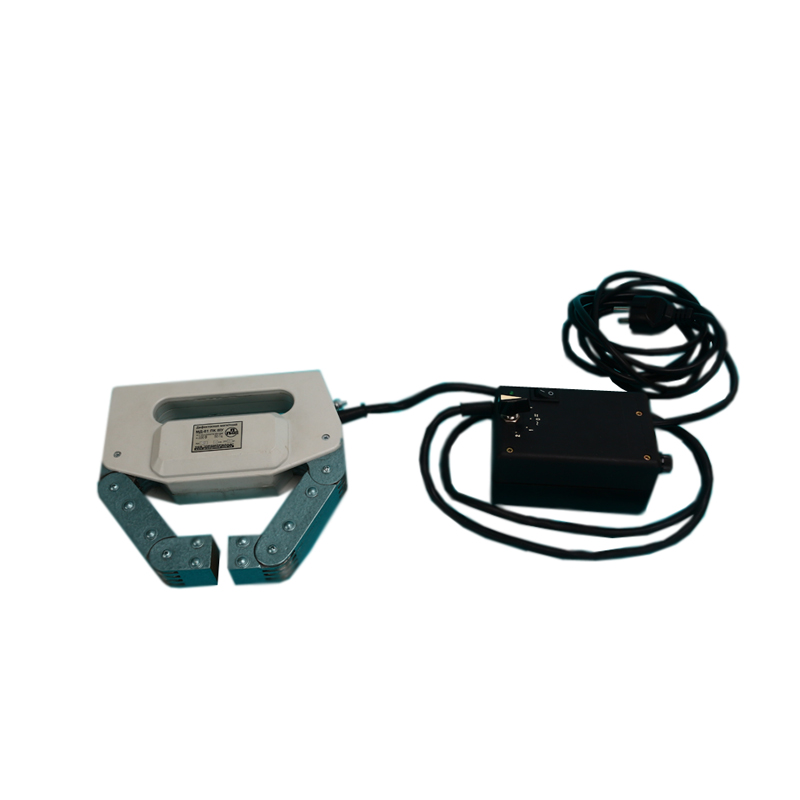

В стандартный набор поставки магнитного дефектоскопа МД-01 ПК III У (сетевого) входит:

  • дефектоскоп с блоком питания - 1 шт.;
  • фонарик - 1 шт.;
  • лупа - 1 шт.;
  • черная магнитная суспензия - 1 шт.;
  • руководство по эксплуатации МД-01/220.23535778.01.00.07 РЭ - 1 экз.;
  • упаковочный чемодан - 1 шт.

Поставка для экспорта:

  • дефектоскоп с блоком питания - 1 шт.;
  • фонарик - 1 шт.;
  • лупа - 1 шт.;
  • руководство по эксплуатации МД-01/220.23535778.01.00.07 РЭ - 1 экз.;
  • упаковочный чемодан - 1 шт.

Модификации

Магнитный дефектоскоп МД-01ПКІІІУ выпускается в двух модификациях:

  • МД-01ПК - питание устройства от сети 220 В, 50 Гц.
  • МД-01ПК/12 - питание устройства от аккумуляторной батареи 12В.
