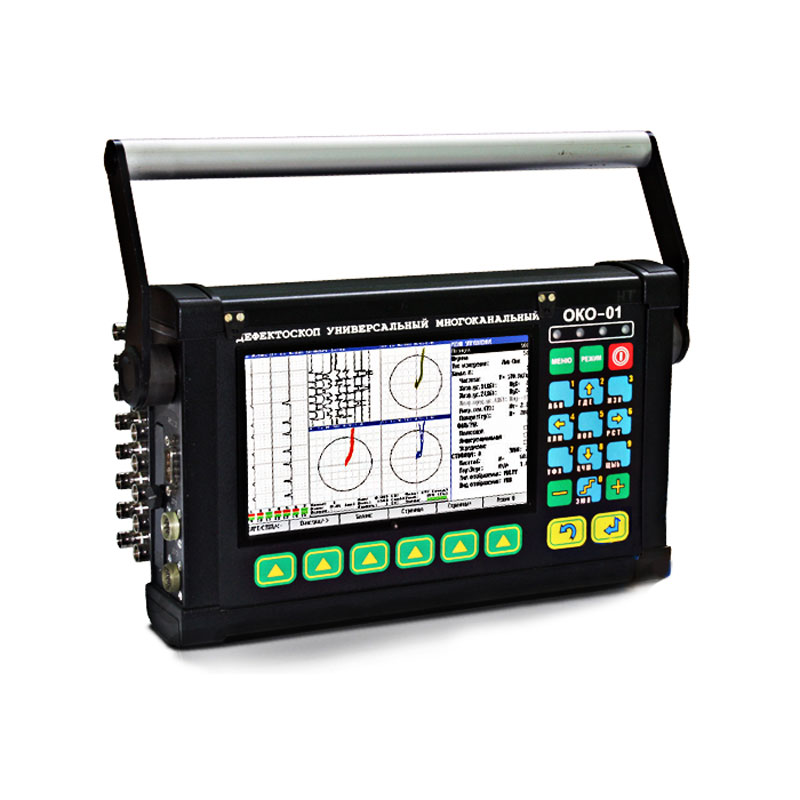

Дефектоскоп ВД-ОКО-01

Вихретоковый многоканальный дефектоскоп ВД-132-К-IIIУ-ОКО-01 считается электронным устройством для применения в ряде промышленных отраслей для решения различных технологических задач.

Назначение дефектоскопа ВД-ОКО-01

Прибор предназначен для обнаружения по методу вихретоковой диагностики дефектов в материалах, деталях и других изделиях, находящих применение в следующих секторах промышленности:

  • Авиастроительной,
  • Железнодорожной,
  • Нефтегазовой промысла,
  • Чисто химической,
  • Супер-энергетической,
  • Тяжелой и легкой машиностроительной.

Устройство и работа

Результаты измерений выводятся на цветной TFT-дисплей. Вихретоковый сигнал может быть отображен в различных представлениях. Допустимо двумерное отображение обнаруженных дефектов. В пределах одной страницы могут выводиться данных с 4-х зон.

Светозвуковая система сигнализации об обнаружении дефекта состоит из звукоизлучающей головки 4-х светодиодов.

Для стабильной и надежной работы дефектоскоп способен выполнять цифровую фильтрацию сигнала 3-х типов:

  • Полосовую,
  • Дифференциальную,
  • Усредняющую.

Для снижения погрешности результатов измерения от параметров рабочего зазора и любой неоднородности структуры исследуемого материала предусмотрена фазовая автоматизированная отстройка.

Также в приборе обеспечен контроль:

  • Перегрузки входа,
  • Заполнения памяти,
  • Заряда аккумулятора.

Как назван на заводе

дефектоскоп ВД-132-К-IIIУ-ОКО-01

Установленные края чувствительности на дефекте типа «пропил»

2 мм (длина),

0,1 мм (глубина, раскрытие)

Рабочая частота

0,05…12000 кГц

Регулировочный диапазон по коэффициенту рабочего усиления

Показатель 52 дБ

Длительность установления рабочего режима

Около минуты

Длительность непрерывного функционирования от аккумулятора

Более 8 часов

Питающее напряжение

12В (постоянное)

(187÷242В) (переменное)

Срок службы при нормальном использовании

10-11 лет

Удвоенная амплитуда выходного напряжения

0,5/1/2/4/8/16В

Размах амплитуды входного напряжения

0,5В

Разрешение дисплея

600х800 пикселей

Размер дисплея

13 х 17 см

Размер

14 х 18 х 33 см

Масса

6 килограмм

На базе дефектоскопа ВД-132-К-IIIУ-ОКО-01 создано две модификации:

  • ВД-СКАНЕР, являющийся механизированным устройством для выявления минимальных трещин, небольших закатов, плен и произвольных дефектов в цилиндрических изделиях, имеющих различный радиус кривизны,
  • СКВ-ГП, осуществляющий механизированный контроль переходов галтельного типа на цилиндрических поверхностях.
