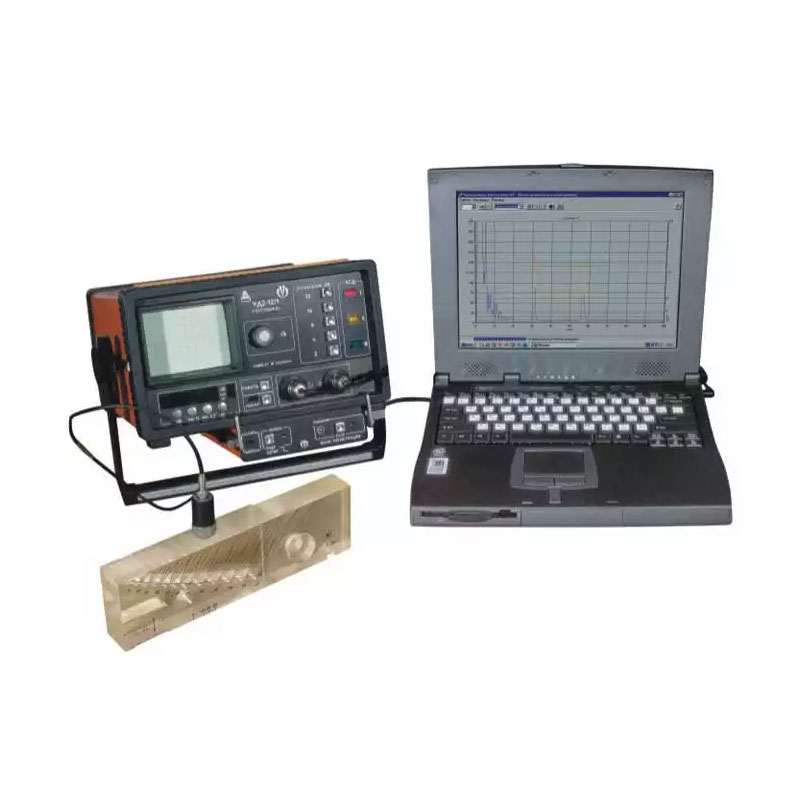

Дефектоскоп УД2-12

No votes yet
Категория:

Дефектоскоп  УД2-12 принадлежит к ультразвуковым системам дефектоскопии металлических материалов и изделий из металлических сплавов. При помощи этого устройства можно осуществлять контроль качества производимых деталей, металлических заготовок, сварных швов. Прибор позволяет определить дефекты типа неоднородности материала, трещин, а также включений инородной фазы. С помощью этого дефектоскопа можно определять тип дефекта, его глубину, где он залегает и дополнительно координаты расположения в исследуемом объекте.

Применение дефектоскопа УД2-12

Дефектоскоп Уд2-12 рассчитан для работы с образцами, которые поддерживают скорость распространения поперечной УЗ-волны в численном промежутке    от 2240 метров до 6700 метров за время в секунду. Затухание продольной волны с частотой (размер 2,5 МГц) не должно превышать порог в 3,9 дБ/см. Шероховатость поверхности исследуемого объекта не может превышать 250 мкм, а радиус кривизны не может быть больше 100 мм.

Диапазон измеряемых толщин, которые можно контролировать при помощи этого УЗ-дефектоскопа, находится в пределах до 1000 мм, при контроле по цифровому типу индикатора, и до 5000мм при контроле по ЭЛТ-экрану.

Отличительные возможности дефектоскопа

  • Возможность анализа изменений сигнала на цифровом табло;
  • Поддержка коммутации внешних устройств для работы с аналоговым сигналом;
  • Возможность точной регулировки амплитуды генератора с поддержкой сохранения спектра;
  • Наличие компенсационной отсечки шумов с поддержкой хранения отсекаемой информации;
  • Возможность установить точные координаты и точную глубину нахождения дефекта, не беря в расчет процесс нормирования амплитуды;

Принцип работы прибора

Прибор УД2-12 работает по принципу сравнения отраженной волны от дефекта с эталоном. Анализируя, таким образом, параметры волн, отражаемых дефектами можно определить их тип и установить местонахождение в исследуемом объекте.

Параметры

Значение

Номинальные рабочие частоты:

0.62; 1.25; 1.8; 2.5; 5 МГц

Диапазон контролируемых зон:

прямой преобразователь:

от 5 до 400 мм

раздельно-совмещенный преобразователь:

от 1 до 30 мм

наклонный преобразователь:

от 2 до 50 мм

Предельное значение чувствительности:

не меньше 100 дБ

Питание прибора:

сеть переменного тока,50Гц:

220 В; 36 В; 24 В

аккумуляторная батарея:

12 В

Продолжительность непрерывной работы:

8 часов

Габаритные параметры:

170х280х350 мм

Вес УЗ-дефектоскопа:

8,4 кг
