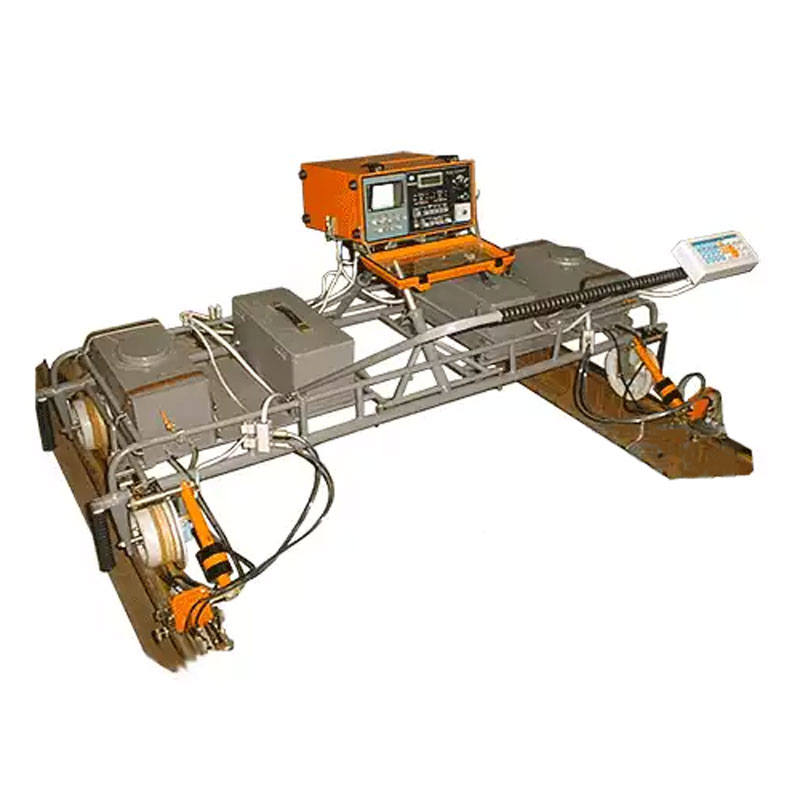

Дефектоскоп РД-12КР

Дефектоскоп РД-12КР мы знаем как прибор ультразвукового контроля, используемый для выявления дефектов в рельсах железнодорожных путей. Устройство позволяет одновременно контролировать состояние обеих путевых нитей с возможностью записи получаемых данных, их архивации для последующего анализа при помощи специального софта на персональном компьютере.

С помощью дефектоскопической системы этого типа можно осуществлять контроль следующих типов рельс: Р43 / 50 / 65 / 75.

Благодаря мнемоническому изображению проводимых замеров на эпюре каждой рельсы оператор может, при выполнении ручного или сплошного контроля, наблюдать местонахождение дефекта в сечении любого рельса.

Продукция «Дефектоскоп РД-13КР» поддерживает возможность подключения к персональному компьютеру для резервного копирования полученных результатов измерений, которые в любой момент можно будет анализировать.

Дефекты, выявляемые при помощи дефектоскопа РД-12КР

К дефектам, которые можно контролировать с помощью предложенной дефектоскопической системы, относятся:

  • Трещины поперечного типа, имеющего зеркальную поверхность в области головке рельса;
  • Система микротрещин, которая генерируются возле каждого болтового отверстия;
  • Трещины горизонтального расположения, продольного типа;
  • Трещины поперечного плана, которые нашли свое место в подошве рельсов, которые являются коррозионными.

Функциональные возможности дефектоскопа

  • Возможность сплошной регистрации ЖД-пути с привязкой к ключевой координате;
  • Запись полученных результатов в энергонезависимой памяти;
  • Возможность визуализации результатов измерений в виде развертки с показом координатной точки дефекта;
  • Возможность коррекции получаемых координат относительно ключевых точек;
  • Фиксирование в памяти прибора участков пути с неуверенными результатами измерений через некачественный акустический контакт.

Характеристики

Значения

Общее число используемых каналов для измерений:

сплошной вариант:

12 каналов, по 6 каналов на рельс

ручной вариант:

1 канал

Дискретность отсчета путейных координат:

Внутренняя память регистратора:

Дискретность, которая идет у отсчета по путейским координатам
Размер памяти в регистраторе

2 миллиметра
рассчитан ан архивирование данных при исследовании 40÷50 км пути

Система питания: автономная система от аккумуляторной батареи:

значение напряжения:

12 Вольт

значение емкости:

10 единиц АЧ

Значение рабочей частоты УЗ-преобразователя и резонатора в МГц:

2,5

Поддерживаемые рабочие температуры:

-400С…+500C
