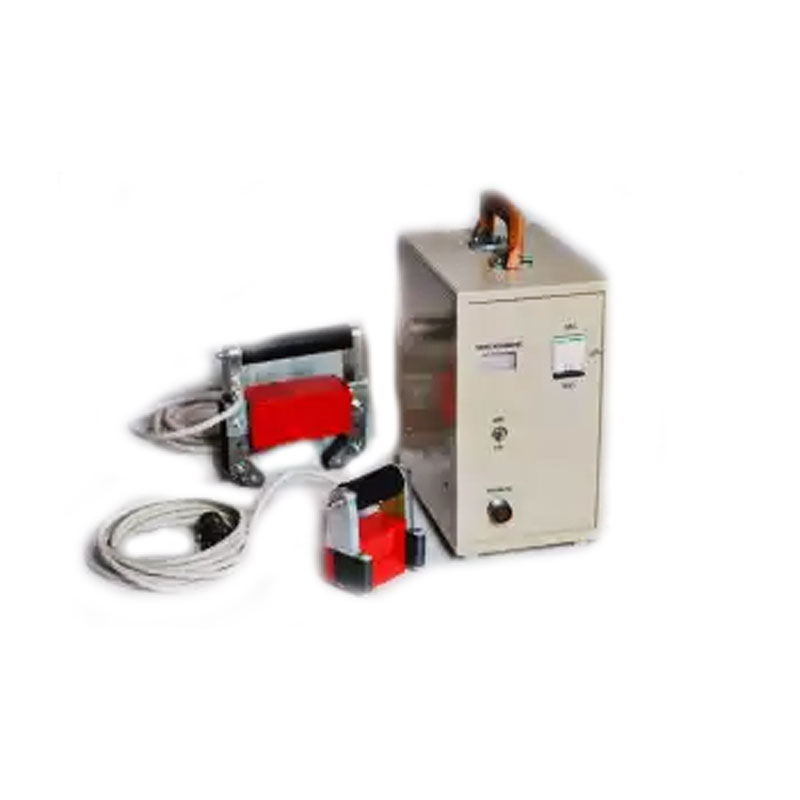

Дефектоскоп МД-17П

Дефектоскоп магнитопорошковый МД-17П предназначен для проведения процесса неразрушающего контрольного замера металлических деталей, основное назначение прибора – поиск и локализация дефектов, возникающих при эксплуатации подвижного состава, а именно контроля головных частей сцепок и боковых рам вагонных тележек, в условия железнодорожных депо, а также вагоноремонтных и локомотивных заводов

Работа устройства основана на распределении частиц металла вдоль магнитных линий, возникающих в результате использования прибора. А именно, при работе устройства происходит локальное намагничивание исследуемой детали, в результате чего происходит перераспределение магнитного потока притягивание магнитного порошка к локальным магнитным полюсам в местах детали, имеющих дефекты.

Использование прибора МД-17П

С помощью дефектоскопа могут проводиться следующие виды работ:

  • Контроль дефектов, посредством использования электромагнита, как через сухой способ, так и с прямым применением магнитных суспензий.
  • Размагничивание деталей с помощью убывающего магнитного поля.
  • Позволяет производить контроль поля намагничивания, а величина измерения - напряженность.

Конструктивное исполнение устройства накладывает ряд ограничений на его использование в холодное время года, так температурный диапазон использования составляет от +5 до +50 °С, при влажности не более 80% при +35 °С. Допускается использование прибора и при более низких температурах, но при этом не должна происходить конденсация влаги.

Указываем важные технические параметры:

Параметр

Значение

Продукция

Дефектоскоп МД17П

Допустимая основная погрешность измерения напряжения размагничивания, %

±10

Ток намагничивания, А

10

Напряжение питания соленоида, В

36

Источник питания, сеть переменного тока.

220 В, 50 Гц

Размеры управляющего блока, мм:

Длинна

260

Ширина

190

Высота

360

Вес управляющего блока, кг

6,6

  • Управляющий блок.
  • Электромагнит – используется для намагничивания детали и ее размагничивания после проведения контроля.
  • Соединительный кабель – используется для соединения, управляющего болка и электромагнита.
  • Сетевой провод.
  • Руководство для объяснения эксплуатации дефектоскопа.

Здесь следует отметить, что емкость магнитной суспензии и стандартный образец (РСО-МД) в комплект разовой продажи не попадают, а поставка осуществляется отдельно, учитывая требования конечного потребителя.
