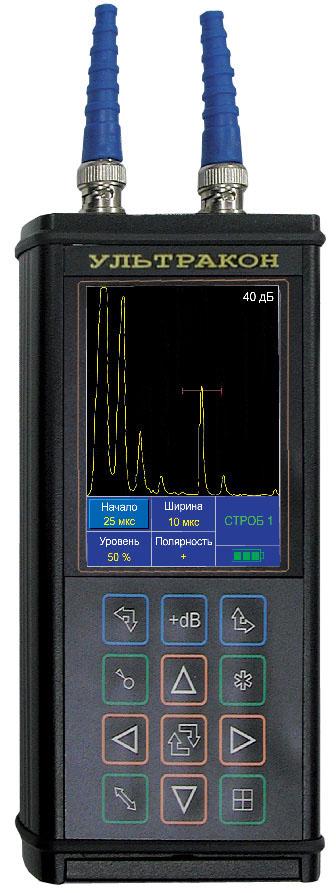

Дефектоскоп УД2-41

No votes yet
Категория:

Стандарты современной промышленности предполагают не только высокий уровень объема производства и ассортимент продукции, но в первую очередь, ее качество. Ультразвуковые дефектоскопы УД2-41 от компании «Ультракон» позволяют выявлять дефекты готовых изделий, такие как нарушение плотности и сплошности. Дефектоскоп может применяться для паяных (сварных) соединений, и определять глубину залегания дефектов, а также их координаты.

Сфера применения дефектоскопов УД2-41 достаточно широка. Прибор используется в металлургической промышленности, машино- и судостроении, энергетической, транспортной, строительной и других отраслях, требующих объективного контроля технологического оборудования и основного производства.

Ультразвуковой дефектоскоп УД2-41 оснащен цветным дисплеем, имеющим высокую разрешающую способность, и двумя независимыми АСД стробами. Прибор способен в автоматическом режиме измерять амплитуду эхо-сигнала, выравнивать его по амплитуде, определять координаты обнаруженного дефекта, а также подавать световую/звуковую сигнализация при его обнаружении.

Дефектоскопы УД2-41 обладают гибкой настройкой с возможностью сохранения 100 различных пресетов, а также способны запоминать дефектограммы и параметры измеренного эхо-сигнала.

Отличительные особенности:

  • Поворот изображения для удобства работы;
  • Два независимых строба АСД;
  • Ццветной дисплей с высокой разрешающей способностью;
  • Ввстроенные часы и календарь;
  • Ппрочный корпус для тяжелых условий эксплуатации;
  • Ввозможность обновления программного обеспечения Потребителем;
  • Ммалые габариты и масса;
  • Простота в эксплуатации.
Технические характеристики

диапазон контроля (по стали)

от 2 до 1500 мм

рабочая частота

1,8; 2,5; 5,0; 10,0 МГц

диапазон устанавливаемых скоростей УЗ колебаний

от 100 до 15000 м/с

частота повторения зондирующих импульсов

50 Гц

диапазон регулировки усиления

от 0 до 80 дБ

отсечка

постоянная; 5 % высоты экрана

развертка

типа А

диапазон задержки развертки

от -2 до 1500 мм

погрешность измерения глубины залегания дефектов

± (0,5 + 0,02 H) мм

дискретность измерения расстояний

0,1 мм

диапазон регулировки ВРЧ

не менее 60 дБ

память, не менее:
– изображений развертки
– программ настройки

200
200

интерфейс связи с персональным компьютером

USB

размер рабочей части экрана

71x53 мм

электрическое питание:
– аккумуляторное
– сеть переменного тока

3,7 В
220 В, 50 Гц

время непрерывной работы

не менее 11 час.

диапазон рабочих температур

от -10 до + 50 °С

степень защиты корпуса

IP 63

габаритные размеры

не более 180x85x35 мм

масса электронного блока

не более 0,5 кг
