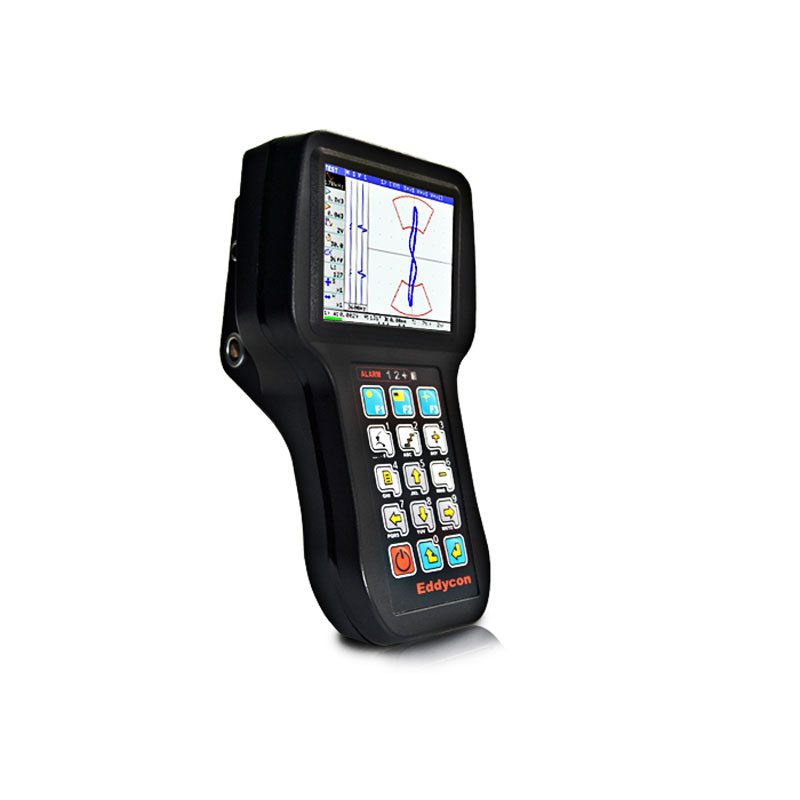

Дефектоскоп ВД 3-81 Eddycon

Дефектоскоп вихретоковый портативный ВД 3-81 Eddycon является электронным прибором для выявления дефектов внутри материалов ручным способом.

Назначение дефектоскопа ВД 3-81 Eddtcon

Использование дефектоскопа позволяет обнаруживать внутренние дефекты и неоднородности структуры различных металлических сплавов. Прибор предназначен для проверки:

  • Лопаток турбин,
  • Дисков колес,
  • Обшивок,
  • Многослойных структур,
  • Отверстий,
  • Колесных пар,
  • Сцепных узлов,
  • Трубопроводов,
  • Резервуаров под давлением,
  • Коллекторов,
  • Проволоки,
  • Прутков,
  • Валов,
  • Металлоконструкций и т. Д.

Устройство и работа

В дефектоскопе использован цветной TFT-дисплей, обеспечивающий отображение:

  • В комплексной плоскости путем выделения дефектов анализом формы сигнала,
  • Смешения сигналов с двух каналов путем вычитания, произведения или суммирования (обычного или с инверсией), чем достигается снижение влияния мешающих факторов.

Дисплей функционирует в двух режимах, отличающихся яркостью и контрастностью:

  • «Ночь» – эффективен при слабом освещении,
  • «День» – применяется при яркой освещенности и отличается высокой контрастностью изображения.

К дефектоскопу могут быть подключены различные модели сканеров, в том числе вихретоковые ротационные, обеспечивающие контроль качества отверстий.

Фильтрация помех выполняется цифровыми методами следующими способами:

  • Низкочастотным,
  • Высокочастотным,
  • Полосовым,
  • Дифференциальным,
  • Усредняющим.

Для калибровки дефектоскопа ВД 3-81 применяются стандартные образцы, обеспечивающие простоту выполнения данной процедуры.

Паспорт (название)

дефектоскоп ВД 3-81 Eddycon

Разрешающая способность по геометрии дефектов

0,1 мм (глубина)

0,002 мм (раскрытие)

Рабочий частотный диапазон

(0,05÷12000) кГц

Диапазон регулировки по коэффициенту усиления

30 дБ

Диапазон регулировки по коэффициенту предусиления

40 дБ

Диапазон фазового сдвига

(0÷360)°

Шаг изменения фазового сдвига

0,1/1/10°

Частота выборки

Около 8 кГц

Периодичность автоочистки экрана

0,1/0,5/1/2/3/4с

Продолжительность непрерывной работы от аккумулятора

Примерно 4,5 часа

Емкость аккумулятора

2,7 Ампер в час

Срок службы

120-122 месяцев

Питающее напряжение

12В (постоянное)

Рабочий температурный интервал

(-10÷+40) °C

Разрешение дисплея

240 пикселей х 320 пикселей

Размер экрана

5 х 7 см

Размерные показатели

85х110х210 мм

Показатели веса

800 грамм
