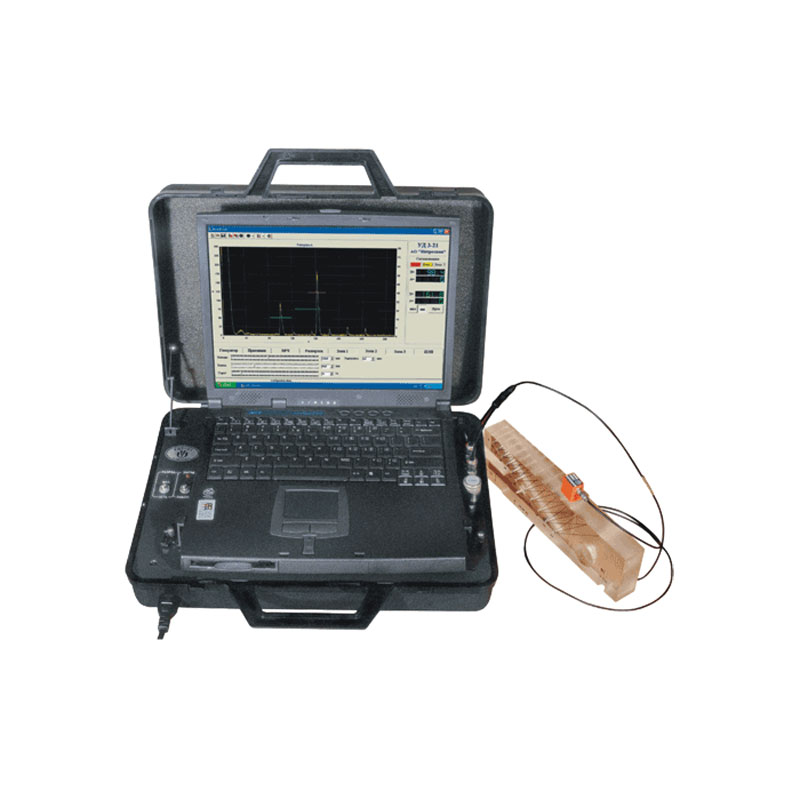

Дефектоскоп УД3-21

Дефектоскоп УД3-21 это востребованный ультразвуковой дефектоскоп, используемый для исследования деталей и отдельных узлов оборудования, контроля качества материалов, сварных швов и пр. Предложенное оборудование представляет собой компьютеризированную систему дефектоскопии, построенную на базе PC Notebook и УД3-21. При помощи такого комплекса можно осуществлять определение координат структурных нарушений и неоднородностей в материале, а также проводить его исследование на наличие трещин и инородных включений. Предложенное устройство отличается высокой точностью и удобством работы и последующей обработки информации.

Основные области применения дефектоскопа УД3-21

Предложенные ультразвуковые приборы широко используются в следующих промышленных отраслях:

  • Энергетическая;
  • Транспортная;
  • Металлургическая;
  • Нефтехимическая.

Отличительные особенности дефектоскопа

Предложенные компьютеризированные системы отличаются широким набором инструментов для обработки получаемых в процессе измерений сигналов, среди которых:

  • Широкий спектр возможностей вывода, измеряемого УЗ-сигнала;
  • Наличие встроенной системы защиты от помех генерируемых индустриальным оборудованием;
  • Возможность измерений толщины образцов с использованием режима "Эхо-Эхо";
  • Используемый специализированный софт ориентирован под систему WINDOWS;
  • Возможность архивирования результатов измерений, резервирование настроек устройства.

Как работает дефектоскоп УД3-21

Ультразвуковая система дефектоскопии работает по принципу исследования процессов распространения упругих волн ультразвукового диапазона в материале. При наличии структурных дефектов режим распространения волны и ее параметры будут отличаться от эталонных значений. Исследуя отраженные от неоднородностей волны можно определить точное расположение дефекта и его тип.

Зоны контроля, количество:

3 + одна инверсная

Значение частоты в рабочем промежутке:

от 1,25 до 10,0 МГц

Значение частоты зондирующих импульсов:

30-100 Гц

Предел усиления дефектоскопа:

100дБ, регулировка соступенями через 1,0 дБ

Диапазоны развертки:

для мкс:

Min=25; Max=3200 мкс

для мм:

Min=75; Max=10000 мм

Параметр задержки развертки:

от 0 до 350 мкс

Величина скорости УЗК:

от 500 до 10000 м/с,

Тип сигнализации:

2-уровневая световая

Габариты параметры:

300х400х110 мм

Вес устройства:

6,5 кг
