Дефектоскоп УД4-76

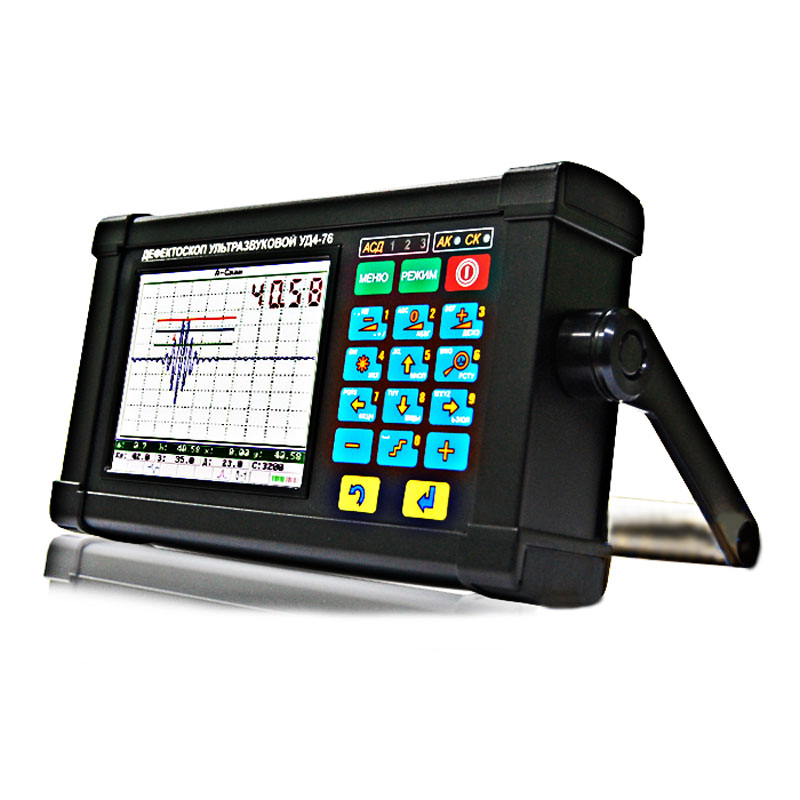

Ультразвуковой дефектоскоп-томограф УД4-76 является акустико-электронным прибором для исследования структуры материалов и сварных соединений.

Назначение дефектоскопа УД4-76

Дефектоскоп-томограф выполняет неразрушающий контроль структуры материалов (выявляются неоднородности, несплошности и др.). Также устройство используется для определения:

  • Отношения мощности отраженных УЗ-колебаний,
  • Пространственного положения дефектов,
  • Толщины материала в условиях доступа к нему лишь, с одной стороны.

Целесообразно использовать прибор в:

  • Атомной промышленности,
  • Металлургии,
  • Трубном производстве,
  • Ж/д транспорте.

Устройство и работа

Дефектоскоп УД4-76 оснащен высококонтрастным TFT-дисплеем. На нем отображаются все важные характеристики (цифровые и графические), определяемые в процессе измерения. Предусмотрена возможность задания 3-х уровней срабатывания в каждом стробе, которые отображаются соответствующим цветом:

  • Браковка – красный,
  • Контроль – синий,
  • Поиск – зеленый.

Также для каждого строба доступна независимая настройка акустической сигнализации при превышении или снижении ниже установленного оператором уровня.

В дефектоскопе предусмотрены различные рабочие режимы:

  • ВРЧ – обеспечивающий контроль объектов значительной длины или выполненных из материалов, создающих сильное затухание уз-колебаний,
  • DAC – модифицированная версия ВРЧ, выполняющая соединение вершин сигналов,
  • Разметка развертки по отражениям – обеспечивает быстрое вычисление глубины расположения несплошности,
  • ПИК – оптимален для поиска мелких дефектов,
  • АРД-диаграммы – предназначен для высокоточного измерения эквивалентного размера дефекта.

Название паспортное

дефектоскоп-томограф УД4-76

Пределы измерения толщины

Минимум 0,1 сантиметра, максимум 6 метров

Скорость ультразвука в материале (метр в секунду)

От 1 до 15 единиц

Задержки изображения

12 метров

Длительность задержки в призме (миллисекунды)

От 0 до 100 единиц

Рабочая частота уз-колебаний

0,3999…15,0001 МГц

Частота задающих импульсов (герцы)

От 30 до 1 000 единиц

Коэффициент усиления (дБ)

От 0 до 100

Отсечка шумовой составляющей (проценты)

От 0 до 80

Измерительная дискретность

Размер 0,01 мм

Количество настраиваемых параметров

Сто параметров

Продолжительность непрерывной работы от аккумулятора

500 минут

Размер экрана

88 мм х 118 мм

Разрешение экрана (пиксель)

240х320.

Степень герметичности исполнения корпуса

IP65

Размер

80х147х247 мм

Масса

3,5 килограмма
