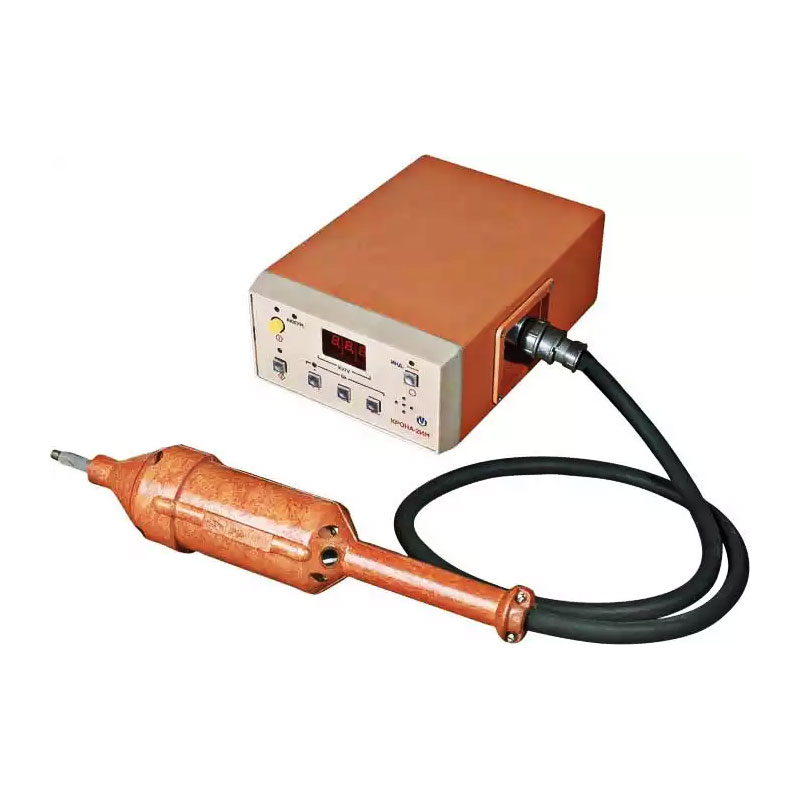

Дефектоскоп КРОНА-2ИМ

Дефектоскоп КРОНА-2ИМ это приборные устройства неразрушающего типа контроля над сплошными изоляционными покрытиями, которые наносятся на поверхности металлических поверхностей, которые в процессе своей эксплуатации могут подвергаться воздействию осадков внешней среды, провоцирующих коррозию. Такими объектами могут быть газопроводы, магистральные водопроводные трассы, теплотрассы, емкости под давлением, котлы и пр. Основными отраслями использования дефектоскопа стали энергетика, нефтяная промышленность, машиностроение, сфера коммунальных услуг, корабле и авиастроение.

Функциональность дефектоскопа КРОНА-2ИМ

Дефектоскоп КРОНА-2ИМ может применяться для:

  • Сплошной вариант контроля в изоляционном накрытии любого трубопровода, размер диаметра которого колеблется в пределах 219…1420 миллиметров;
  • Выборочный контроль  в битумных, полимерных и эпоксидных типах покрытий в трубопроводах с произвольным диаметром;
  • Поиск микроскопических дефектов с радиусом 0,3±0,1 мм в покрытии с толщиной в размерах от 0,35 миллиметров до 9 миллиметров;

Отличительные особенности дефектоскопа

  • Возможность использования дополнительного щупа, используемого для сплошного контроля металлических изделий с небольшим диаметром – минимум 57 мм максимум 193,7 мм;
  • Рабочая скорость перемещения щупа около 0,25м/с;
  • Возможность непрерывной работы с использованием сетевого адаптера на протяжении 8-ми часов;
  • Работа от автономного источника на протяжении 3,5 часов.

Принцип рабочего выполнения функций

Принцип применения дефектоскопа основан на пробое воздушной прослойки между соприкасающимися слоями изоляционного материала. Прибор создает высоковольтное напряжение, которое подается от одного полюса к исследуемому объекту, а от второго к щупу. Касаясь щупом поверхности изоляции, выполняют контроль ее качества. При наличии дефектов в материале происходит пробой воздушного пространства, который и фиксируется прибором при помощи световой и звуковой индикации.

Характеристики

Значение

Минимальный радиус выявляемых дефектов:

0,3±0,1 мм

Импульсное напряжение разряда:

от 1 до 37 кВ

Постоянное напряжение разряда:

от 0,5 до 4кВ

Величина погрешности измерения напряжения:

не больше 5%

Питающее напряжение:

переменная сеть:

Размер 6 Вольт

автономный источник:

Размер 220 Вольт

Габаритные параметры блоков прибора

блок для совершения контроля и соверщения управления (блок БКУ):

16.5х8.5х23 см

высоковольтный трансформатор (ВТ):

21.5х13.5х9.5 см

блок осуществления питания, вид сетевой (блок БПС):

41х9см

Защита блоков:

В блоке БКУ:

Защита IP51

В блоке БПС:

Защита IP20

В трансформаторе ВТ:

Защита IP41
