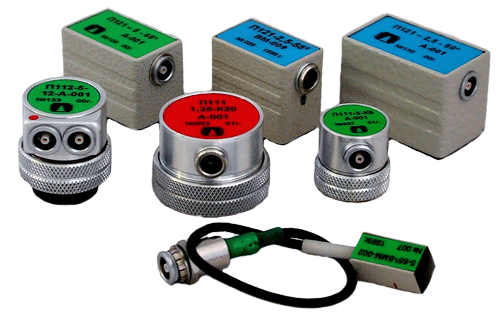

Преобразователи для ультразвуковой дефектоскопии

Average: 8 (1 vote)
Категория:

Контактные наклонные совмещенные преобразователи (ПЭП) предназначены для:

  • контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации (трещин, неметаллических включений, пор, непроваров,, царапин, поверхностных трещин и т.п.) в соответствии с ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и др., а также различными отраслевыми руководящими документами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97 и др,
  • выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утончений в металлоконструкциях и стенках изделий, в т.ч. из низколегированных и аустенитных сталей,
  • выявления внутренних дефектов труб, а также поиска локальных утончений в стенках трубы, в т.ч. из низколегированных и аустенитных сталей.
Технические характеристики
Модель (Условное обозначение) Рабочая частота,
МГц
Угол ввода,
град.
Примечание
Контактные наклонные ПЭП
П121-2,5-40
П121-2,5-45
П121-2,5-50
П121-2,5-60
П121-2,5-65
П121-2,5-70
П121-2,5-75
П121-2,5-90
2,5 40
45
50
60
65
70
75
90
Возможно изготовление под заказ с любыми другими заданными параметрами
П121-5-40
П121-5-45
П121-5-50
П121-5-60
П121-5-65
П121-5-70
П121-5-75
П121-5-90
5 40
45
50
60
65
70
75
90
Контактные прямые ПЭП
П111-2,5-К12 2,5 0 Возможно изготовление под заказ с любыми другими заданными параметрами
П111-5-К6 5
П111-5-К12 5
П111-10-К10 10
П111-2,5-К20 2,5
П111-1,25-К20 1,25
Притертые ПЭП
П121-2,5-40-ØХХХ
П121-2,5-45-ØХХХ
П121-2,5-50-ØХХХ
П121-2,5-60-ØХХХ
П121-2,5-65-ØХХХ
П121-2,5-70-ØХХХ
П121-2,5-75-ØХХХ
2,5 40
45
50
60
65
70
75
диаметр кривизны:
на заказ
П121-5-40-ØХХХ
П121-5-45-ØХХХ
П121-5-50-ØХХХ
П121-5-60-ØХХХ
П121-5-65-ØХХХ
П121-5-70-ØХХХ
П121-5-75-ØХХХ
5 40
45
50
60
65
70
75
Раздельно-совмещенные ПЭП
П112-2,5-12/2
П112-2,5-20/2
П112-5-12-2
П112-5-3х4
2,5
2,5
5
5
0 Возможно изготовление под заказ с любыми другими заданными параметрами
Условное обозначение Диаметр отражателя, мм Диапазон контроля по стали, мм Эффектив-ная частота, МГц Размер рабочей поверхности, мм
П-111-1,25-К20-02 3,0 15...180 1,25±0,11 22
П-111-2,5-К12-02 1,6 10...180 2,5±0,22 14
П-111-2,5-К20-02 1,6 25...400 2,5±0,22 22
П-111-5-К12-02 1,2 15...200 5±0,45 14
П-111-5-К6-02 1,2 15...70 5±0,45 8

Линейка преобразователей П-111 включает 5 модификаций:

  • П-111-1,25-К20-02;
  • П-111-2,5-К12-02;
  • П-111-2,5-К20-02;
  • П-111-5-К12-02;
  • П-111-5-К6-02.
