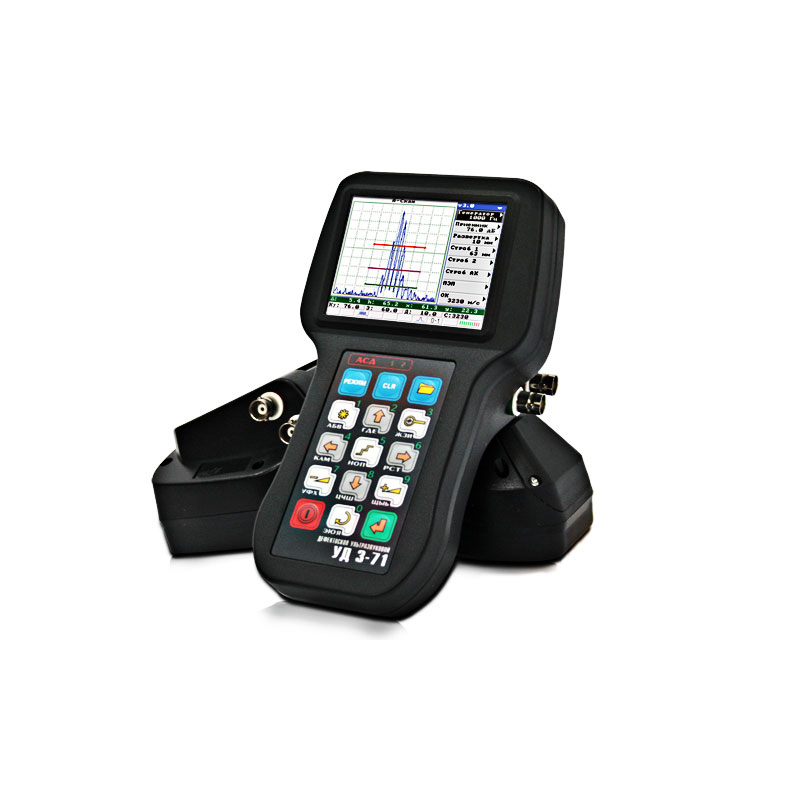

Дефектоскоп УД3-71

Дефектоскоп ультразвуковой портативный УД3-71 является акустико-электронным прибором для исследования материалов (в том числе, моно- и биметаллов) и сварных соединений.

Назначение дефектоскопа УД3-71

Дефектоскоп выполняет неразрушающий контроль структуры материалов (выявляются неоднородности, несплошности и др.). Также устройство используется для определения:

  • Пространственного положения дефектов,
  • Толщины материала в условиях доступа к нему лишь с одной стороны,
  • Отношения мощности отраженных уз-колебаний,
  • Эквивалентных геометрических параметров дефектов,
  • Скорости ультразвука в материалах.

Конструкция

Дефектоскоп ультразвуковой УД3-71 оснащен двумя измерительными стробами с раздельной настройкой. Каждый строб снабжен сигнальным устройством, активирующимся при обнаружении дефекта. Для возможности определения уровня опасности, который представляет собой обнаруженный дефект, предусмотрено трехуровневое срабатывание строба:

  • Браковка,
  • Контроль,
  • Поиск.

Обозначенные уровни отображаются на экране ограничительными линиями красного цвета, синего цвета и зеленого цвета.

Для контроля длинномерных объектов или изготовленных из продуктов с большим уровнем затухания, а также сварных соединений при толщине стенки более 1,2см, используется режим ВРЧ. Его уровень задается сеткой точек, соединенных между собой линейными отрезками. Этот уровень устанавливает ослабление сигнального уровня в данной координате относительно общего коэффициента усиления дефектоскопа.

Также доступны режимы:

  • DAC,
  • Разметочного действия развертки по всем отражениям,
  • ПИК,
  • АРД-диаграмм,
  • специализированного интерфейса.

Маркировка

Дефектоскоп УД3-71

Пределы измерения толщины

Минимум 0,05 см максимум 6 метров

Скорость ультразвука в материале за секунду

От 1 метра до 15 метров

Задержки изображения

6 метров

Длительность задержки в призме в миллисекунду

От 0 до 100

Рабочая частота уз-колебаний

0,5 МГц … 15 МГц

Частота задающих импульсов

От 30 Гц до 1000 Гц

Коэффициент усиления

От 0 Дб до 100 Дб

Отсечка шумовой составляющей

(0÷80)%

Измерительная дискретность

0,01 мм

Количество настраиваемых параметров

100 параметров

Продолжительность непрерывной работы от аккумулятора

Около 8-9 часов

Размер А-скана (пиксели)

320х200

Размер экрана (миллиметры)

71,52х53,64

Разрешение собственного экрана (в пикселях)

240 х 320

Степень герметичности

IP65

Размер

11х10х20 см

Вес изделия

0,8 килограмма
