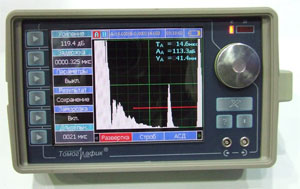

Дефектоскоп ультразвуковой УД4-Т

No votes yet
Категория:

Универсальный дефектоскоп УД 4-Т – это эффективное средство для обнаружения дефектов продукции и контроля её качества. Компактный и высокотехнологичный, этот прибор объединил в себе функциональность, гибкость настройки и простоту эксплуатации. Данная модель оптимально подходит для большей части разновидностей ультразвукового контроля.

Применение дефектоскопа УД 4-Т дает возможность отказаться от дорогостоящих сложных дефектоскопов специализированного назначения, а также реализовать унификацию приборного парка и повысить производительность и достоверность контроля продукции в целом.

Среди аналогичной продукции УД4-Т выгодно выделяют особенности его функциональных и технологических возможностей. Данный дефектоскоп обладает широким диапазоном рабочих частот (0,4-10МГц) с возможностью плавной регулировки, а также ручным или автоматическим построением кривой временной регулировки частот (ВРЧ). Прибор способен представлять полученный сигнал в двух видах: детектированном и радио.

Использовать оборудованный цифровыми технологиями последнего поколения УД4-Т дефектоскоп могут предприятия по изготовлению и/или обслуживании трубопроводов для газа или нефти, а также в промышленности железнодорожной и авиационной отрасли.

Отличительные особенности

  • Широкий частотный диапазон с плавной регулировкой от 0,4 до 10МГц;
  • Два независимо управляемых строба (A и B);
  • Автоматическое или ручное построение кривой ВРЧ (до 256 точек);
  • Два вида представления сигналов: детектированный и радио;
  • Построение и обработка A, B и D (TOFD) разверток;
  • Режимы: огибающей, заморозки и отображения хода луча;
  • Windows совместимость прикладного ПО;
  • Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК;
  • Сохранение результатов контроля, параметров ПЭП, объектов контроля с последующим формированием протокола результатов контроля.

Преимущества

  • толщиномер ультразвуковой и ЭМА (0,2 мм … 700 мм);
  • тензометр (метод акустоупругости) для определения степени затяжки резьбовых деталей;
  • железнодорожная методика контроля колесных пар вагонов в соответствии с РД 07.09-97;
  • железнодорожная методика контроля черновых заготовок осей в соответствии с РД 32.144-200;
  • резонансный дефектоскоп (0,2 … 1,0 МГц);
  • вихретоковый дефектоскоп;
  • снятие параметров датчиков (АРД диаграммы).
Технические характеристики
Параметры Значения
Диапазон рабочих частот

0,4…10 МГц

Диапазон измеряемых глубин

0,5…5000 мм

Динамический диапазон

140 дБ

Глубина временнoй регулировки чувствительности

80 Дб

Длительность развертки

8…1600 мкс

 Построение кривой ВРЧ: ручное и автоматическое

до 256 точек

Погрешность измерения координат дефекта

не более 0,1 мм

Погрешность измерения эквивалентной площади

не более 10%

Погрешность измерения временных интервалов

± 0,025 мкс

Встроенный архив результатов контроля

500 записей

Встроенный архив параметров ПЭП

1000 записей

Встроенный архив настроек

500 записей
