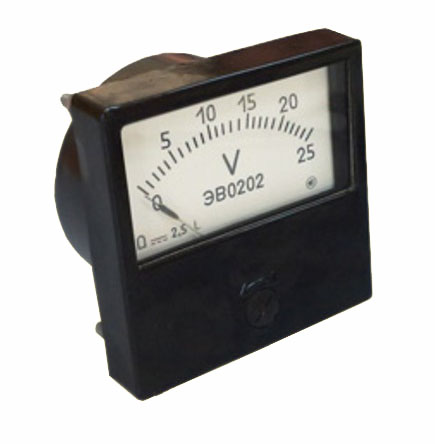

Вольтметры ЭВ 0200, ЭВ 0201, ЭВ 0202, ЭВ 0203

Голосов: 1
Документация:
Паспорт(916.26 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтметры ЭВ0200, ЭВ0201, ЭВ0202, ЭВ0203 предназначены для измерения напряжения в электрических цепах постоянного тока. Щитовые магнитоэлектрической системы со стрелочным указателем непосредственного включения с креплением подвижной части на растяжках (ЭВ 0200, ЭВ 0203) и на кернах (ЭВ 0201, ЭВ 0202).

Условия эксплуатации

  • температура окружающего воздуха - от минус 50 °С до плюс 60 °С;
  • относительная влажность воздуха до 98 % при плюс 35 °С

Замена ранее производимых вольтметров М42300.

Характеристики

Технические характеристики

  • Конечные значения диапазонов измерений от 1 В до 600 В для вольтметров с нулевой отметкой в начале диапазона и от 1 В до 300 В для вольтметров с нулевой отметкой внутри диапазона с промежуточными значениями в соответствии с рядом числовых значений по ГОСТ 8711-78.
  • Класс точности, габаритные размеры, длина шкалы и масса вольтметров приведены ниже:
Габаритные размеры
Условное обозначение Класс точности Габаритные размеры, мм Длина шкалы,
не менее, мм
Масса,
не более, кг
ЭВ 0200 1; 1,5;2,5; 4 105 х120 х 62,5 93 0,35
ЭВ 0201 1,5; 2.5; 4 80 х 80 х 70 55 0,2
ЭВ 0202 2,5; 4 60 х 60 х 48 45 0,2
ЭВ 0203 1,5; 2,5; 4 80 х 80 х 58 65 0,2
  • Ток полного отклонения не более 1,0 мА.
  • Время установления показаний - 4 с.
